Autocad 2010 le novità nel calcolo distanze ed aree

Una piccola tra le tantissime novità introdotte in autocad 2010 è la possibilità di calcolare distanze cumulative tra più punti.
Con le vecchie versioni per prendere tali distanze occorreva sommare manualmente le varie distanze


Con autocad 2010 invece è semplicissimo sommare due o più misure facendo automaticamente la somma.

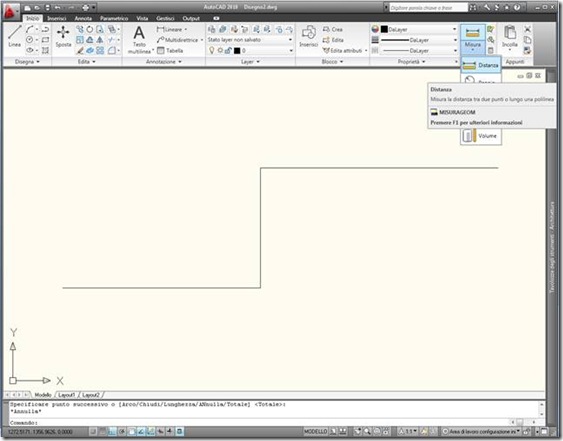

Dal menu INIZIO – DISTANZA

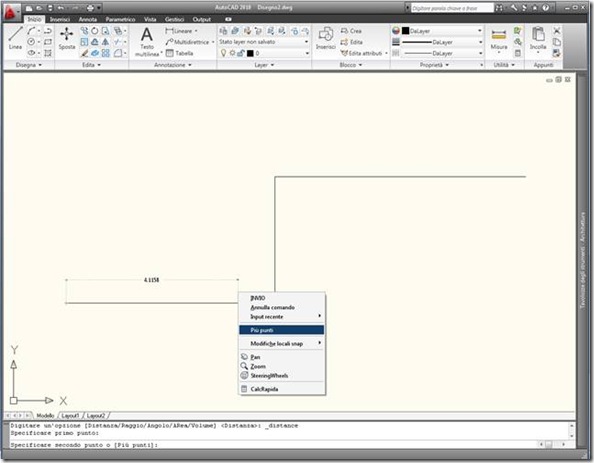

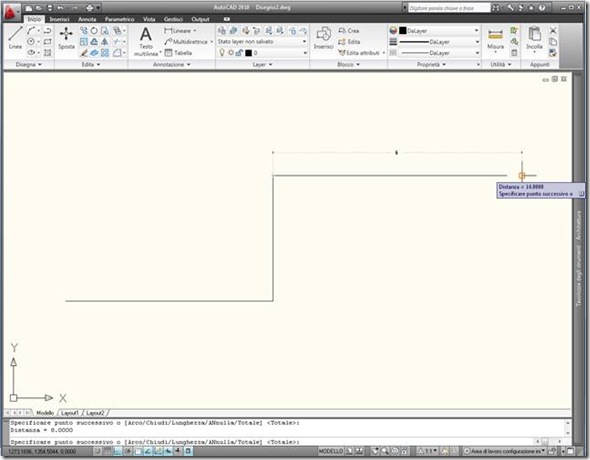

Clicchiamo sul primo punto e prima di cliccare sul secondo premiamo il tasto destro del mouse e dal menu a discesa scegliamo la voce PIU’ PUNTI

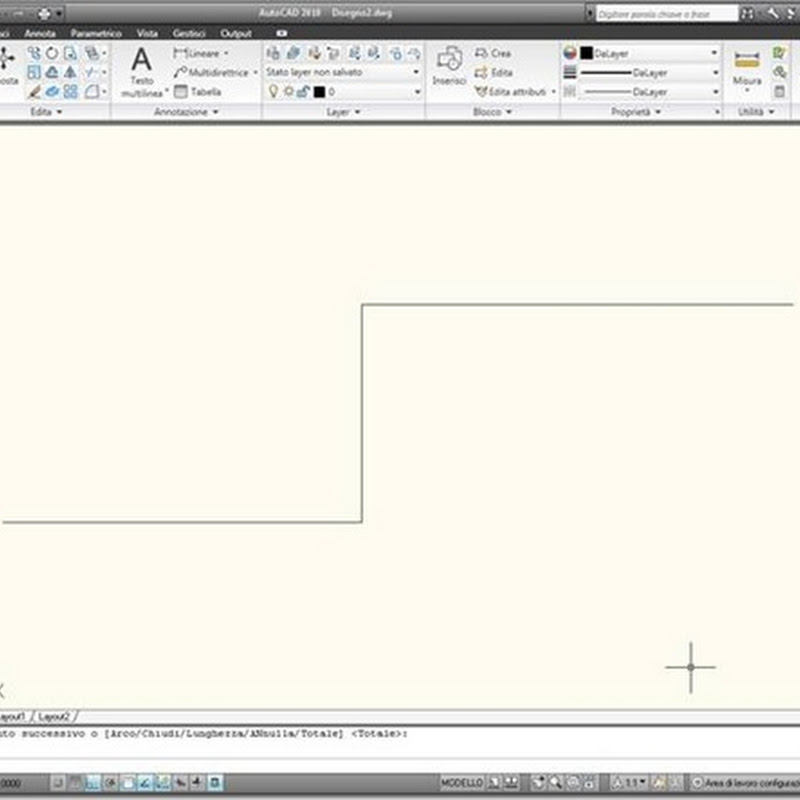

fatto questo continuiamo a cliccare su tutti i punti successivi alla fine autocad ci darà la somma di tutti i punti evidenziati

Anche per quanto riguarda la funzione area ci sono delle novità non tanto nel funzionamento quanto nella visualizzazione grafica che è diventata molto più evidente ed intuitiva
Anche per quanto riguarda la funzione area ci sono delle novità non tanto nel funzionamento quanto nella visualizzazione grafica che è diventata molto più evidente ed intuitiva

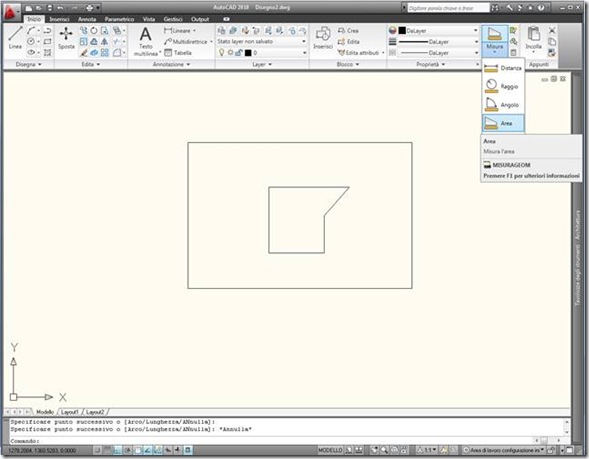

Sempre dal menu INIZIO MISURE AREA

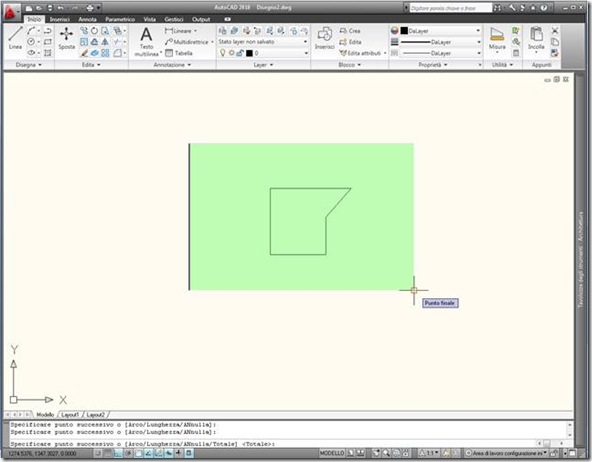

Cliccando sui vari punti leggiamo in modo evidente l’area che stiamo calcolando

E anche quando andiamo a sottrarre una area una visualizzazione grafica molto comoda ci aiuta a capire quale area stiamo andando a sottrarre

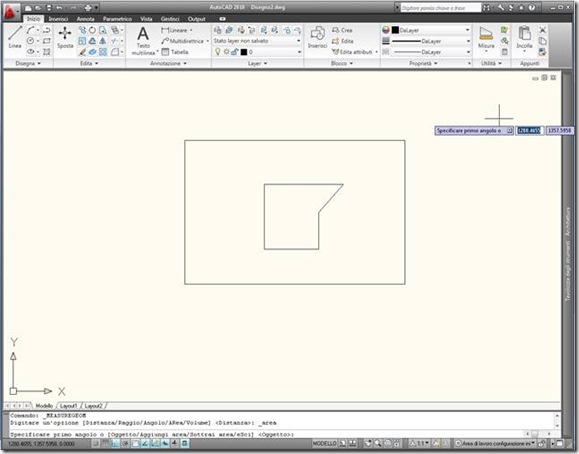

Per attivare la sottrazione delle aree clicchiamo su area

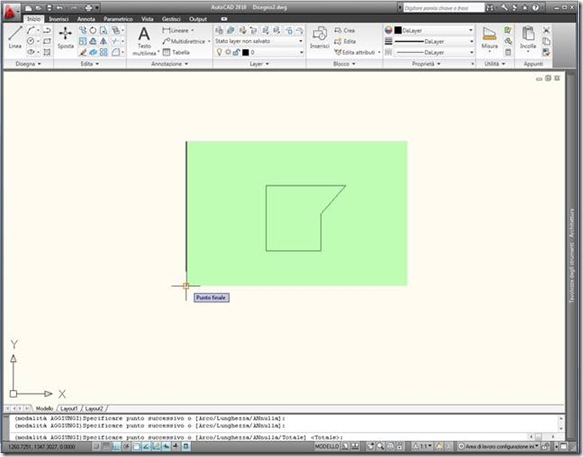

E prima di cliccare sui vari punti premiamo la lettera A “aggiungi” digitiamo sui vari punti e vediamo la rappresentazione grafica della prima area

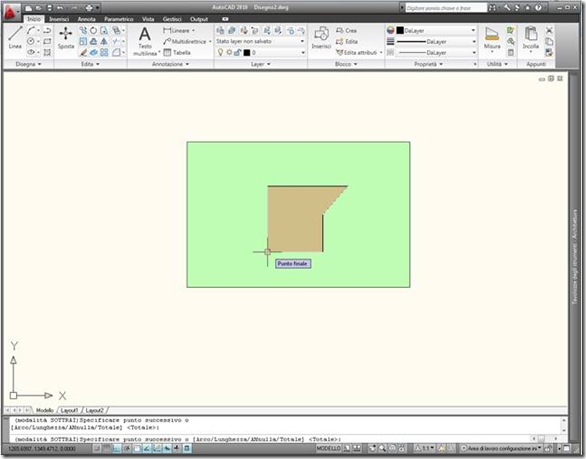

Dopo di che clicchiamo sulla lettera S “sottrai” ed andiamo ad evidenziare l’area interna

Vediamo che un area di colore più scuro ci mostra esattamente l’area che stiamo sottraendo.
Lo so è una piccola cosa in confronto alle tante novità apportate in questa versione di autocad ma è comunque un buon aiuto quando lavoriamo.
Alla prossima ciao
