Tutorial revit 2010 : da autocad a revit geometrie di massa

In questo piccolo tutorial vorrei mostrare alcuni passaggi tanto per rompere il ghiaccio con questo bellissimo programma che in apparenza sembra molto complesso ma studiandolo bene ci si accorge che come tutti i programmi ben fatti non è poi cosi complicato.

In questo tutorial vedremo come importare un dwg da autocad a revit, come creare una massa studio del nostro modello e da questo ricavare velocemente muri, pavimento e tetto.

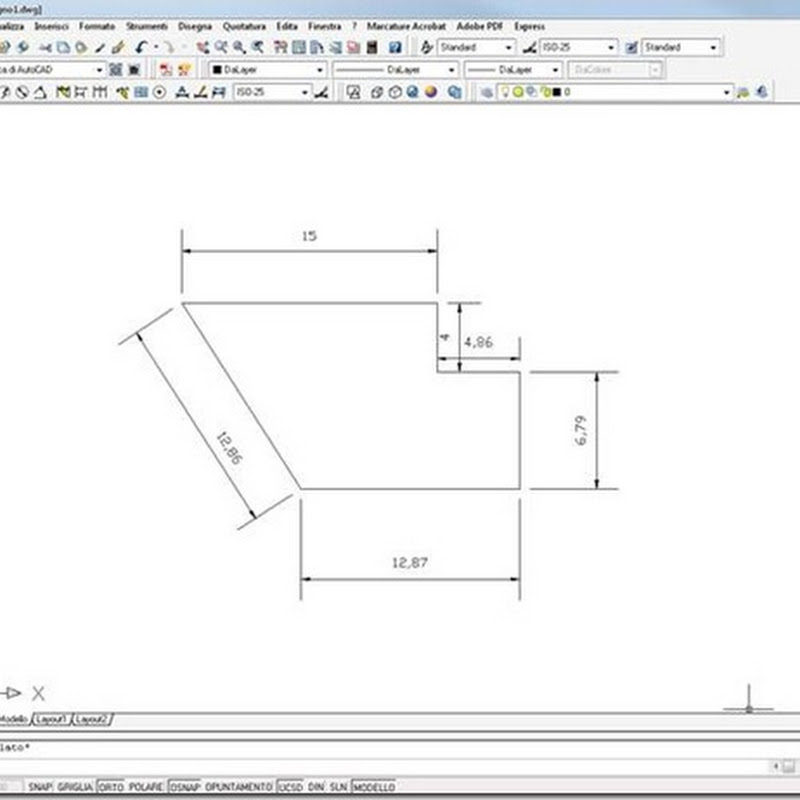

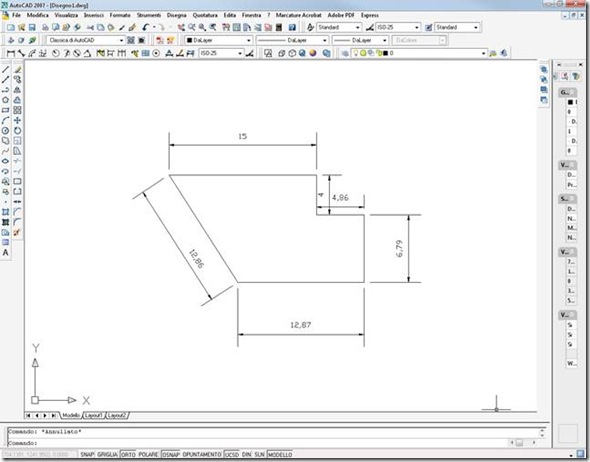

Sono partito da una semplice area in autocad che dovrebbe rappresentare l’ingombro del mio edificio, lo salvo e passo a revit 2010 per l’importazione.

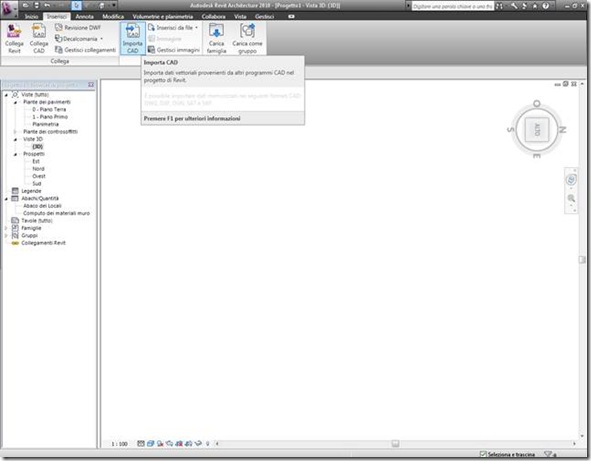

Da qui dalla scheda inserisci – importa cad apro il pannello di importazione dei dwg

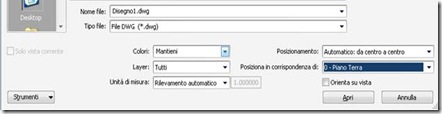

Il pannello è molto intuitivo, oltre a chiedermi il file da importare mi chiede una serie di opzioni
COLORI : ovvero se deve mantenere gli stessi colori di autocad, invertirli nel caso si usi lo sfondo bianco o nero, oppure se importare il modello in bianco e nero, ovviamente la scelta dipende da voi, se si tratta di un 2d molto complesso dove i colori possono aiutarvi nella compressione del progetto lasciate il 2d colorato, altrimenti importatelo in bianco e nero
LAYER: Possiamo scegliere se importare uno o piu layer del disegno
POSIZIONA IN CORRISPONDENZA DI : Dove vogliamo posizionare il 2d importato, possiamo scegliere il piano terra oppure creare un livello apposito che magari chiamiamo planimetria 2d
UNITA’ DI MISURA : Come si intuisce dobbiamo scegliere l’unità di misura del nostro file autocad, oppure lasciare il rilevamento automatico

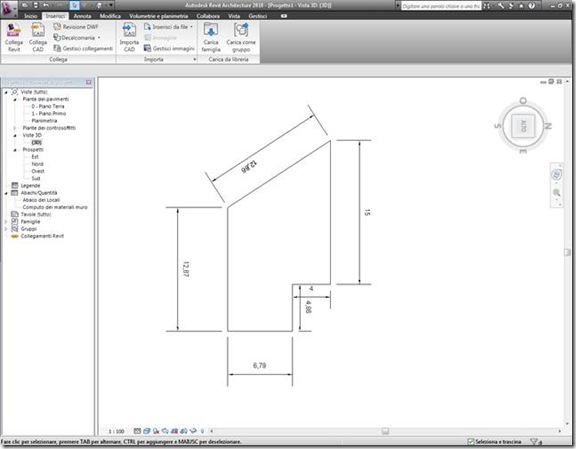

Fatto questo importiamo il nostro 2d nella scena

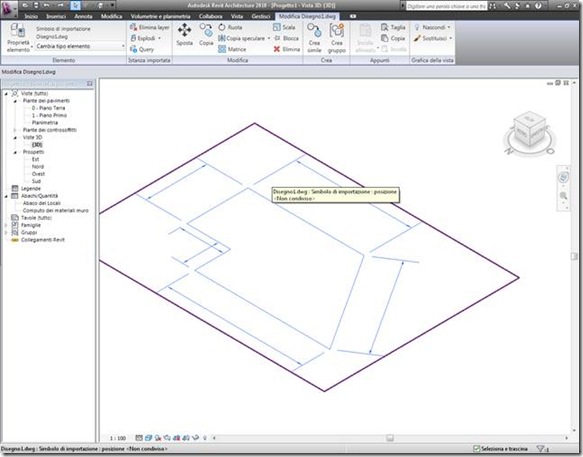

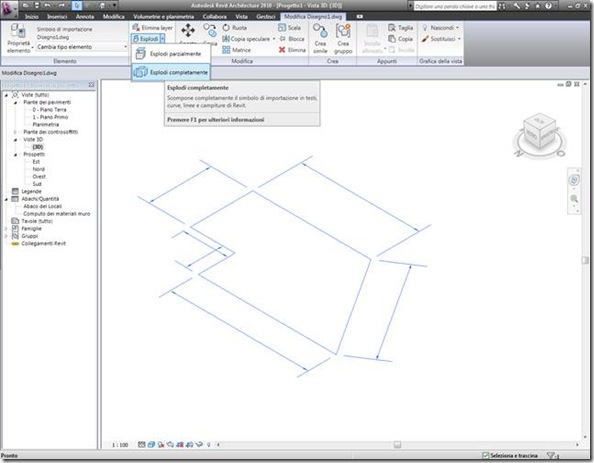

Andandolo a selezionare vediamo che è stato raggruppato in una specie di blocco che andrò ad esplodere perché voglio cancellare le linee di quota che non mi servono per completare il mio lavoro, seleziono il disegno e nel pannello modifica scelgo esplodi completamento

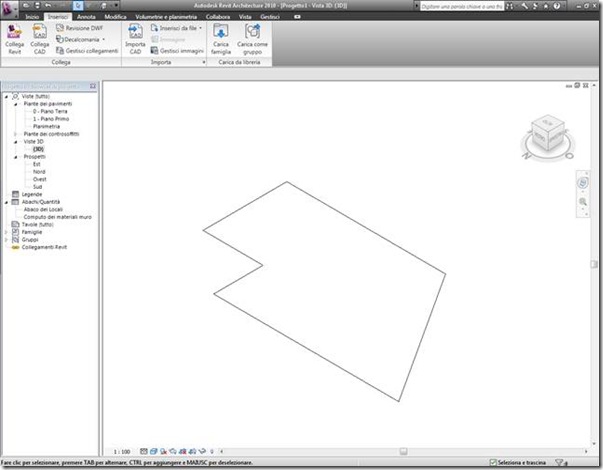

Ripulito il disegno vado a creare la massa, dalla quale ricaverò il modello 3d

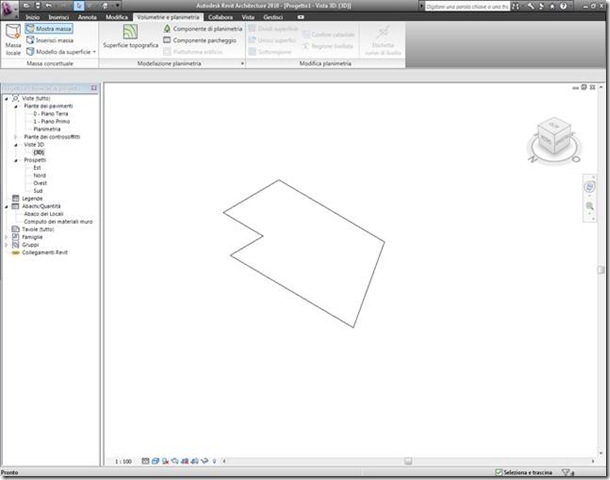

Vado nel pannello volumetrie e planimetrie e attivo il pulsante mostra massa che consente di visualizzare o nascondere le masse volumetriche create con revit.

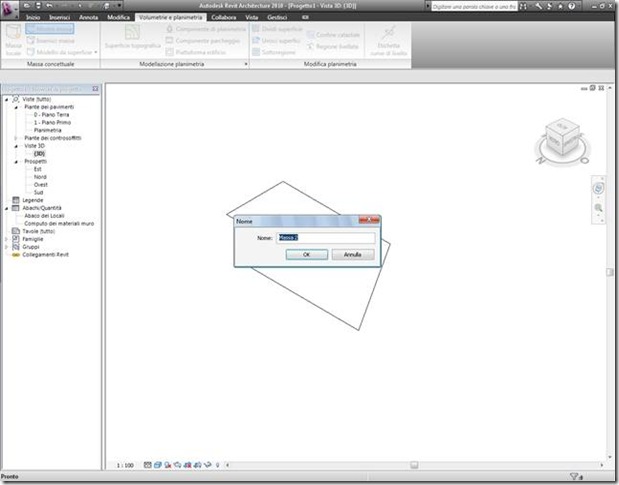

Clicco su massa locale per creare la massa, alla quale darò un nome e proseguo con ok

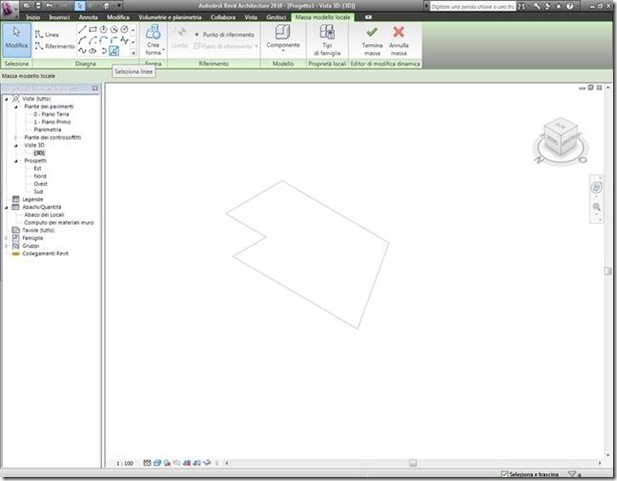

A questo punto posso definire la mai massa o premendo il tasto seleziona linee e cliccando sulle linee importate da autocad, oppure costruendomi la forma utilizzando gli strumenti linea quadrato arco cerchio ecc.

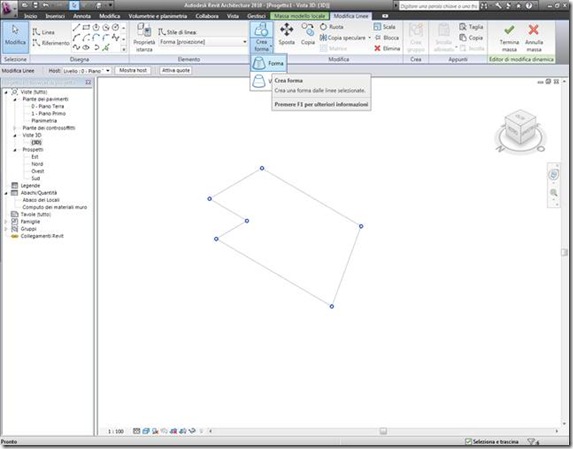

Una volta definita la forma vado su crea forma - forma

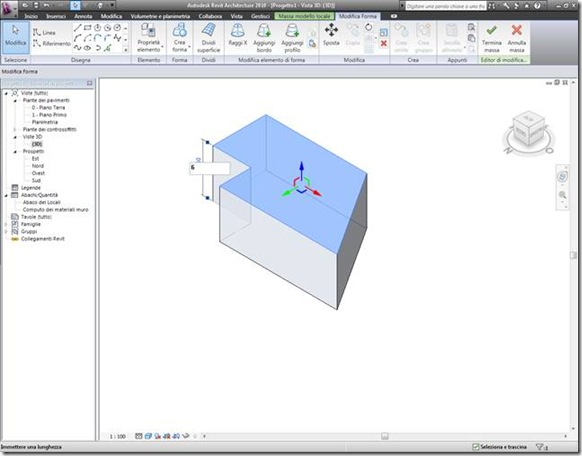

Inserisco il valore dell’estrusione e do l’invio

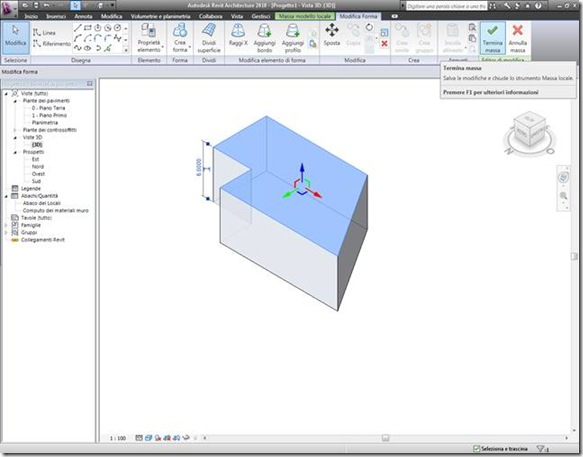

Con il tasto termina massa concludo la forma della mia massa

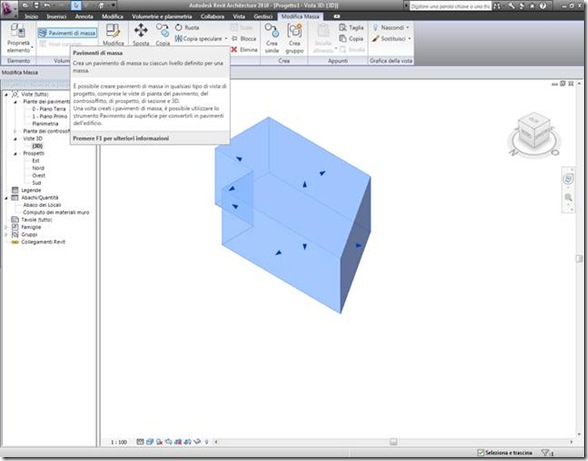

Fatto questo inizio a creare i pavimenti di massa che consentono assieme all’oggetto massa di studiare le volumetrie e le superfici del nostro progetto

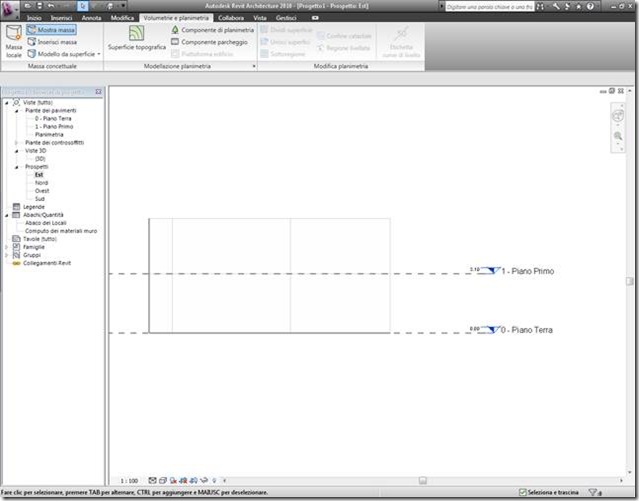

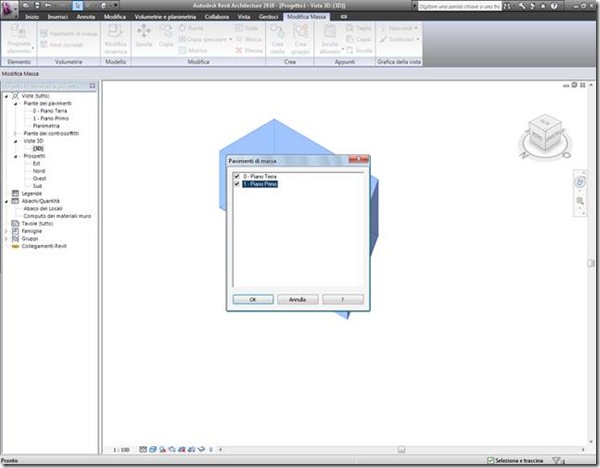

Il programma mi chiede su quale piano voglio creare i pavimenti di massa, ricordo che per impostare i livelli in revit è semplicissimo, ovvero basta aprire una vista di prospetto qualunque, appare il prospetto con i livelli che il programma crea di default, per modificarli basta semplicemente cliccare sul testo relativo alla quota e digitare il nuovo valore del livello

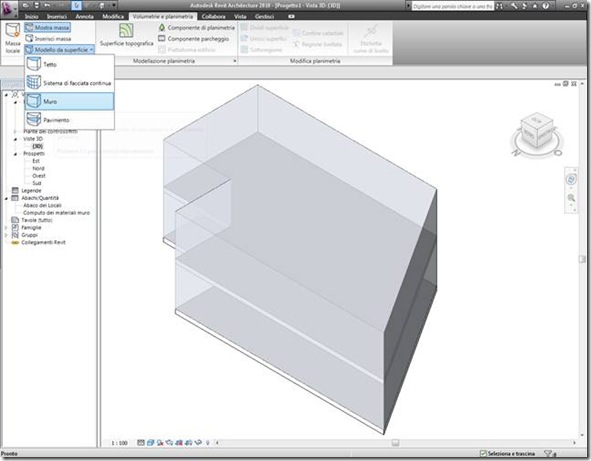

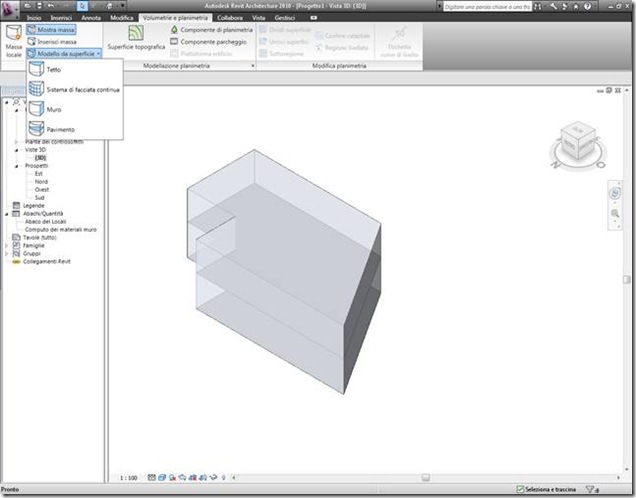

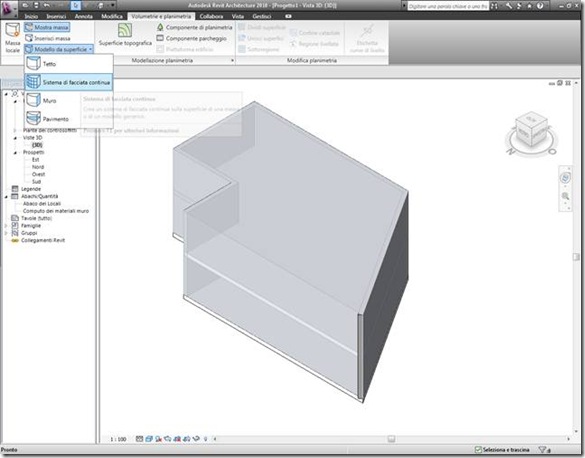

A questo punto volendo possiamo creare il vero modello 3d a partire dalla massa di studio che avevamo creato precedentemente andiamo nella scheda volumetrie – modello da superficie, da qui possiamo creare tetti, facciate continue, muri, pavimenti semplicemente selezionando la massa creata precedentemente

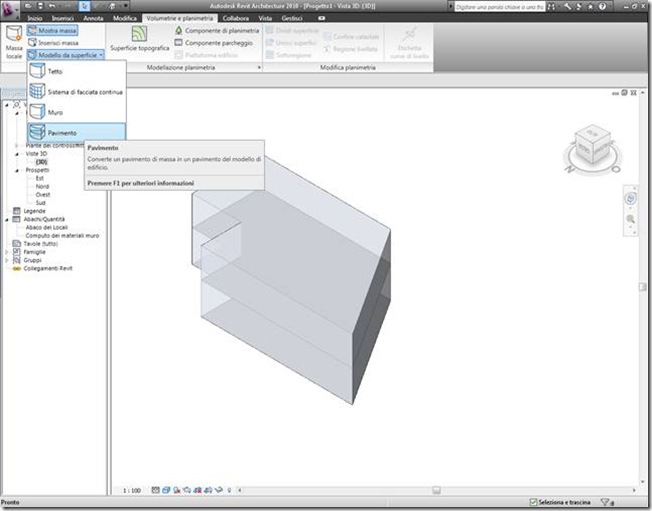

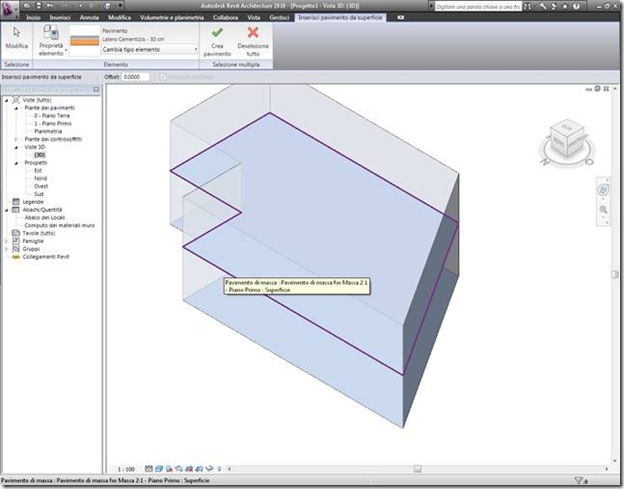

Clicco su pavimenti e seleziono i pavimenti di massa creati precedentemente

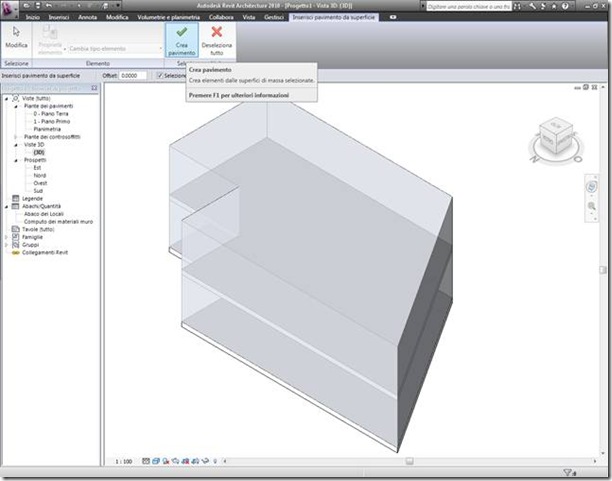

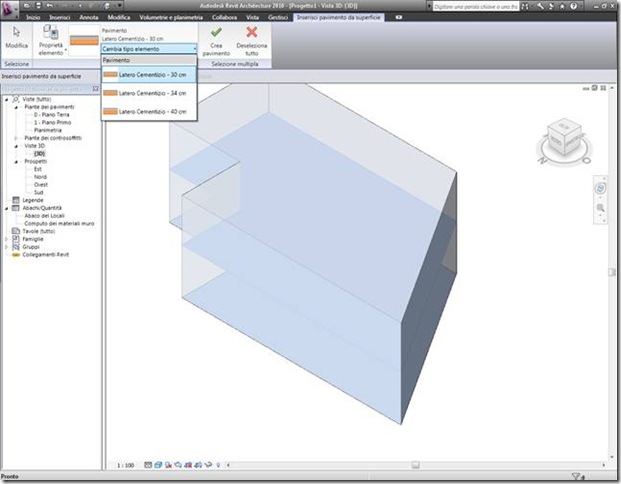

Nel pannello pavimenti scelgo le caratteristiche del pavimento e confermo con crea pavimento

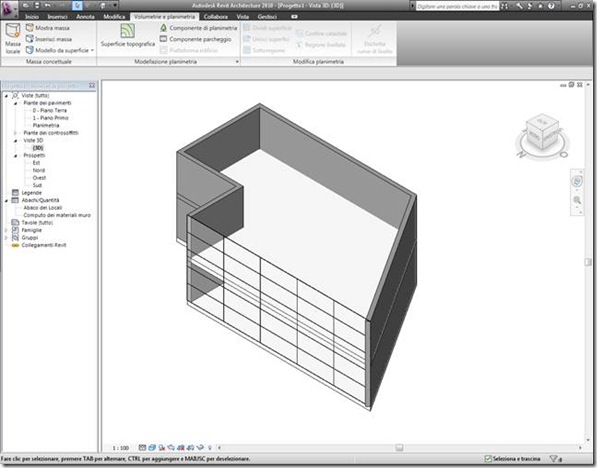

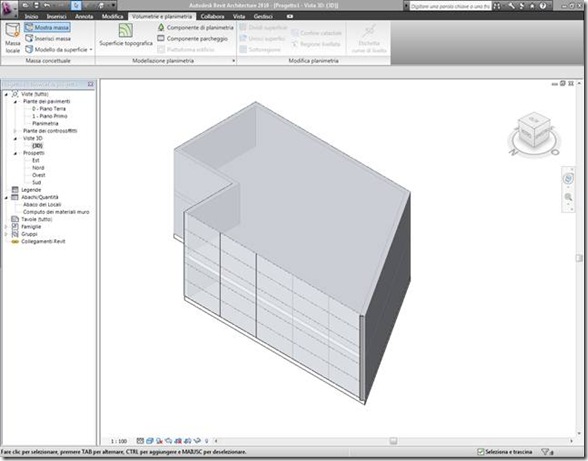

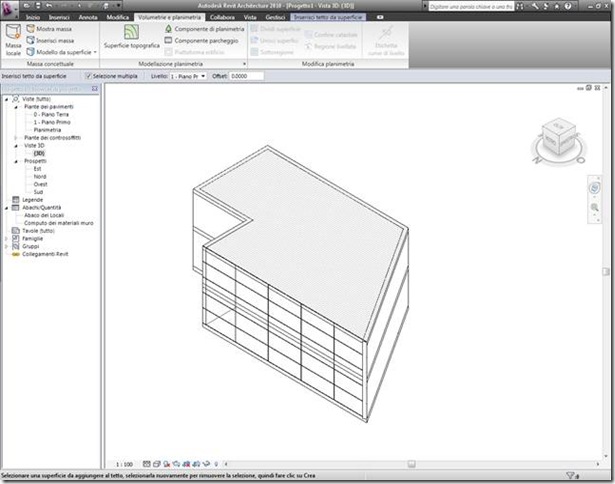

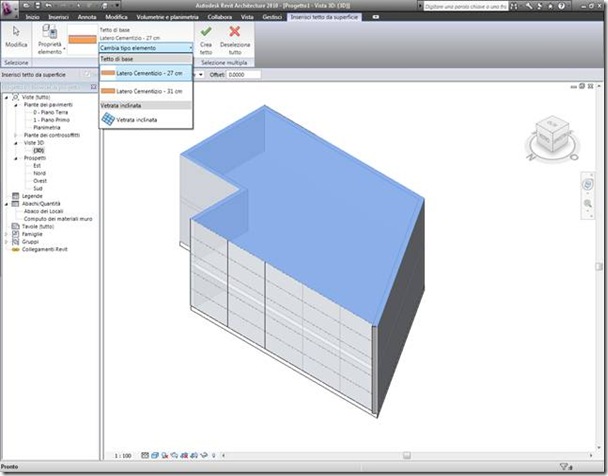

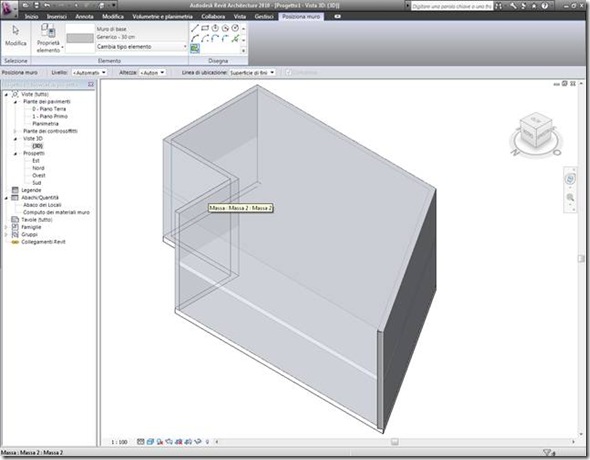

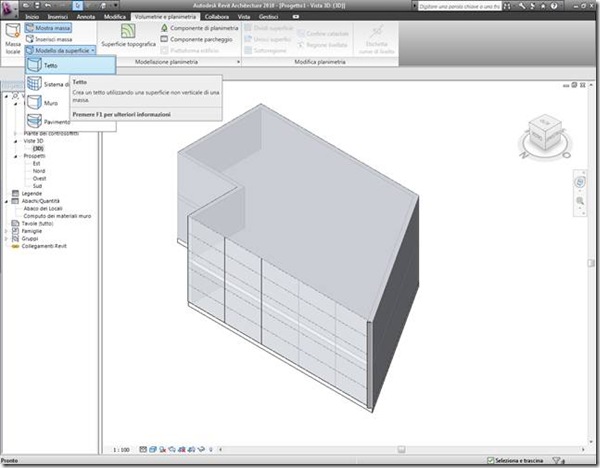

Nello stesso modo creo i muri il tetto, la facciata continua del mio edificio semplicemente scegliamo da modello da superficie quello che voglio creare, clicco sulla superficie da trasformare scelgo le caratteristiche e confermo
