Autocad 2010 : Animare una telecamera lungo un percorso

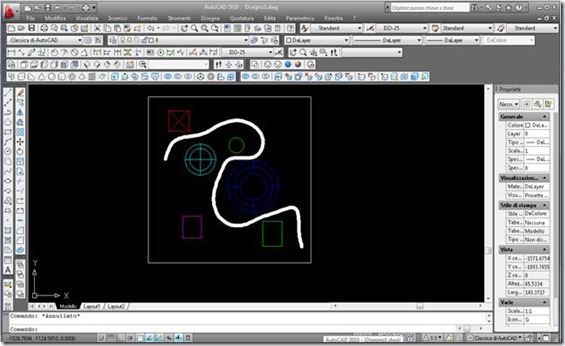

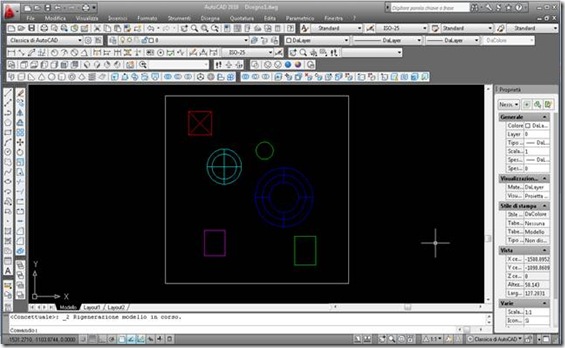

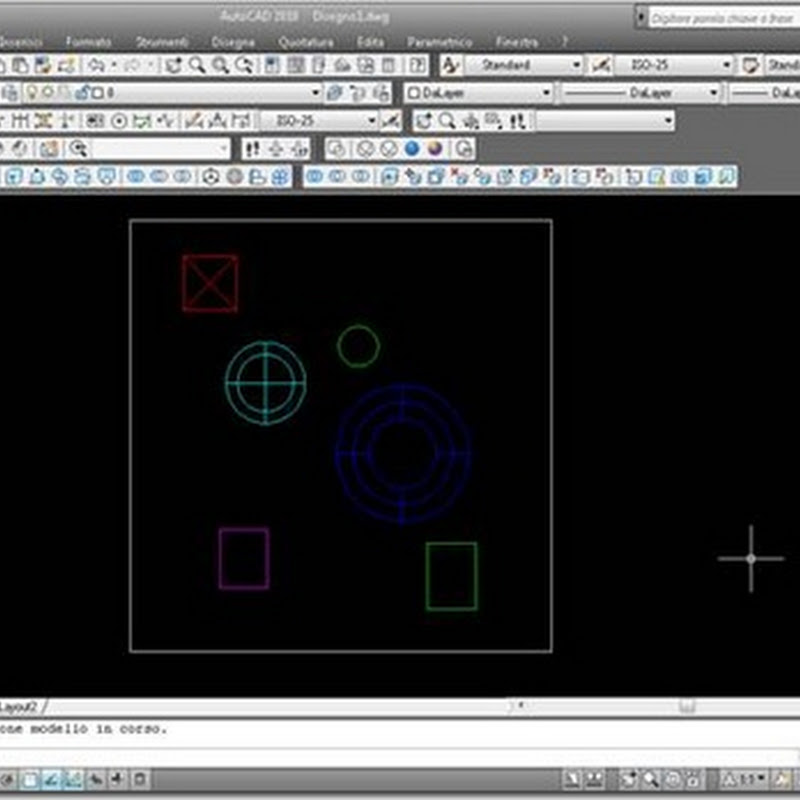

Un lettore del blog mi ha inviato un email chiedendomi come era possibile salvare in autocad delle animazioni lungo un percorso, è una cosa semplicissima, partiamo da una semplice scena e creiamo un percorso attraverso una spline o una polilinea o una polilinea 3d
clip_image002
clip_image004
Posizionandoci in una vista laterale posizioniamo il percorso alla giusta altezza e selezionando i grip della spline possiamo anche decidere altezze diverse in zone diverse del percorso

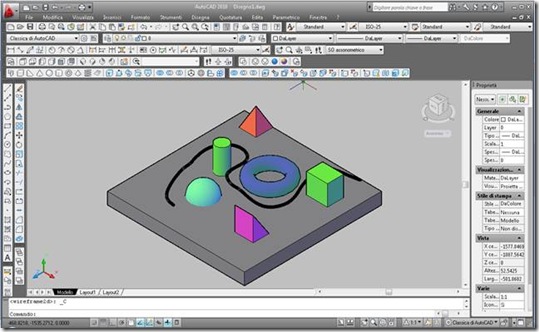

Questa è la scena vista in 3d
clip_image006

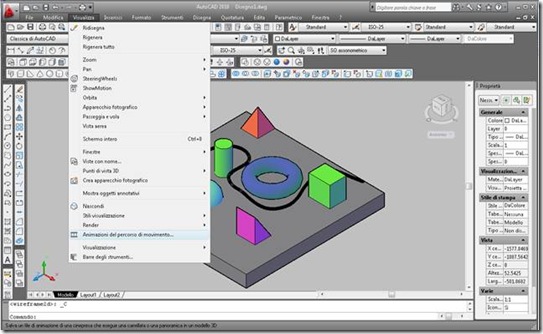

A questo punto dal pannello VISUALIZZA ANIMAZIONI DEL PERCORSO DI MOVIMENTO apriamo il pannello per impostare la nostra animazione
clip_image008

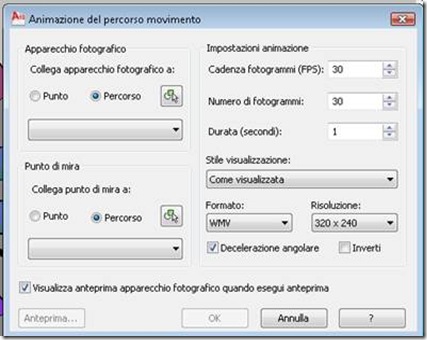

Il pannello che si apre è davvero semplice da impostare
clip_image010
Con apparecchio fotografico – collega a… possiamo collegare una telecamera che sarà creata automaticamente da autocad al nostro percorso
clip_image011 cliccando sul tasto selezioniamo il percorso e diamo un nome al percorso
Facciamo la stessa cosa con il punto di mira
Impostiamo infine
Cadenza fotogrammi = possiamo tranquillamente lasciare 30 fotogrammi al secondo, in realtà il sistema pal che usiamo in Italia è di 24 fotogrammi al secondo ma alla fine 24 o 30 cambia poco
Numero di fotogrammi = ci informa del numero totale di fotogrammi moltiplicando la durata dei secondi per il numero di fotogrammi al secondo
Durata = indichiamo la durata in secondi del filmato
clip_image013
Con stile di visualizzazione decidiamo se vogliamo creare un filmato a filo di ferro, concettuale o realistico
In formato scegliamo il formato del file video AVI – MOV – WMV – MPG
In risoluzione = scegliamo la risoluzione del video, ovvero la dimensione durante la visualizzazione
Decelerazione angolare = fa in modo che negli angoli definiti dal percorso il filmato rallenta automaticamente
Inverti = inverte la direzione del percorso
clip_image015

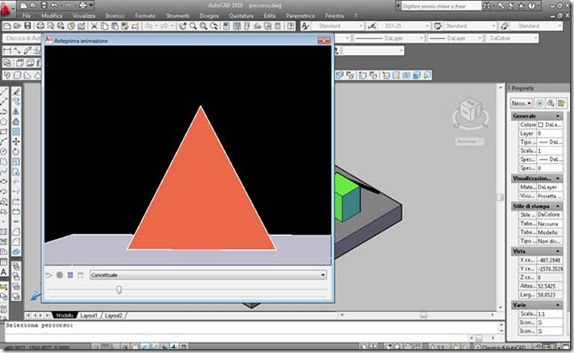

Cliccando su anteprima abbiamo un anteprima del filmato che ci consente di verificare eventuali errori
Con ok decidiamo di salvare il file video sul pc
Tutto qui!
