Autocad 2010 : vincoli geometrici

La prima volta che usai un programma con vincoli parametrici è stato circa 5 anni fa, si trattava di catia v5 e pensai che sarebbe stato bello se ancheavesse avuto gli stessi strumenti, a distanza di alcuni anni anchedalla versione 2010 ha i suoi vincoli, la barra dei vincoli geometrici è abbastanza intuitiva.
Certo chi come me si occupa di architettura, lo strumento vincoli non è di eccezionale utilità, infatti secondo me può essere molto più utili a chi lavora in campo meccanico, tuttavia è possibile trovare una buona utilità anche in campo architettonico, mi viene in mente un plugin didi nome archimap ora mi sembra non esiste più, si usava per i rilievi, si tracciava sommariamente la forma dell’appartamento da misurare, poi si inserivano dei vincoli dimensionali sui lati e sulle diagonali e l’appartamento prendeva forma in maniera precisa, ovviamente se si tratta di abitazioni moderne dove tutti i lati sono a 90 gradi è poco utile questo metodo, mentre in caso di vecchie strutture con pareti con angolazioni tutte diverse può rivelarsi abbastanza utile.
Ma adesso iniziamo a vedere come funzionano i vincoli

Per impostare un vincolo basta scegliere quello desiderato e cliccare sulle due linee archi o cerchi tra i quali voler creare il vincolo, esiste un’unica regola nella creazione dei vincoli, il primo elemento che si seleziona diventa il principale tra i due, cioè l’altro si sposterà solo modificando quest’ultimo e non viceversa
clip_image002 coincidente
Cliccando su due linee i vertici diventano coincidenti, cioè spostando un lato anche l’altro lato lo segue
clip_image004

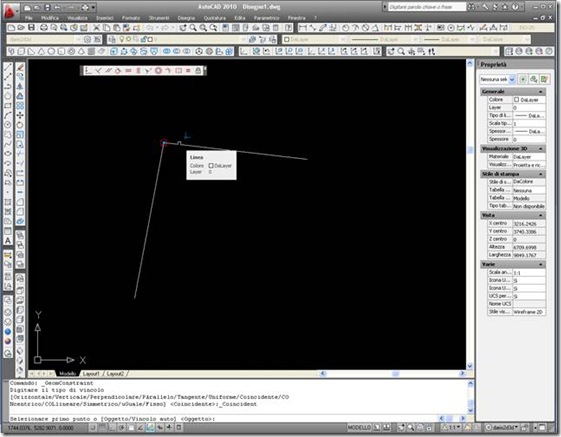

Appare un puntino azzurro all’incrocio delle due linee per indicare che il vincolo è stato fissato
Adesso spostando un lato l’altro lo segue
clip_image006
clip_image007 perpendicolare
Questo vincolo rende due lati perpendicolari tra di loro qualunque spostamento essi subiscano
clip_image009

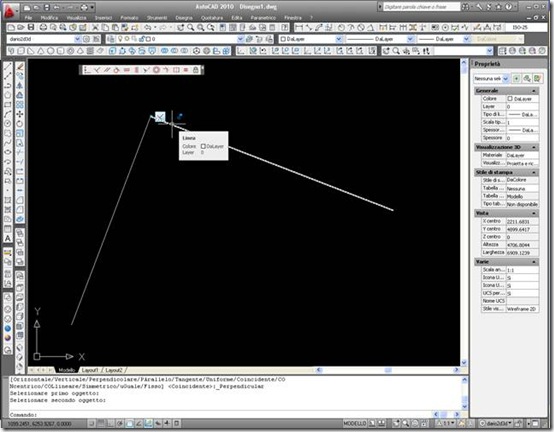

Dopo aver cliccato sui due lati appare il simbolo del vincolo perpendicolare, comunque si spostano i due lati, saranno sempre perpendicolari tra di loro
clip_image011
clip_image012 parallelo
Questo vincolo rende paralleli due lati, qualunque spostamento o rotazione essi subiscano, come sempre clicchiamo sui due lati ricordandoci che la prima linea selezionata diventa quella di riferimento
clip_image014
Ogni vincolo agisce ad ogni spostamento, i vertici restano coincidenti, i due lati iniziali restano perpendicolari, gli altri due lati restano paralleli
clip_image016
clip_image017 tangente
Il vincolo tangente crea una tangenza tra un arco e un cerchio con una linea
clip_image019
clip_image020 clip_image021orizzontale e verticale
Rendono verticale o orizzontale il lato o i lati selezionati

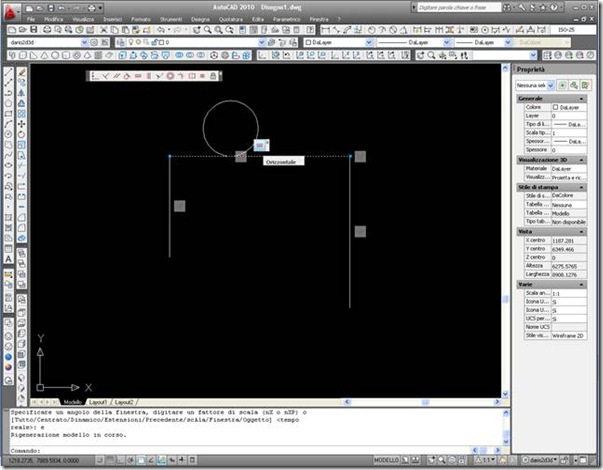

clip_image023
clip_image024 collineare
Questo vincolo rende due linee allineate
clip_image026

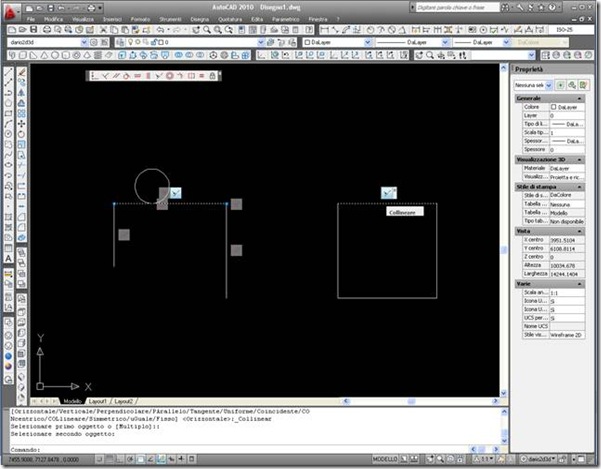

Come sempre la prima linea definisce la linea principale per l’allineamento
clip_image028

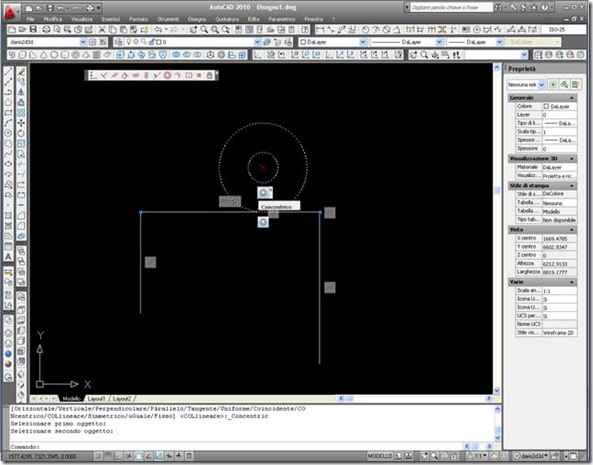

clip_image029 concentrico
Rende concentrici due cerchi

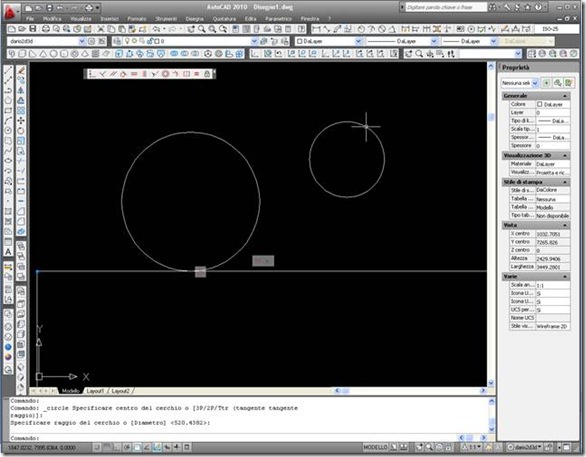

clip_image031 questo vincolo è molto utile per disegni meccaniciclip_image033

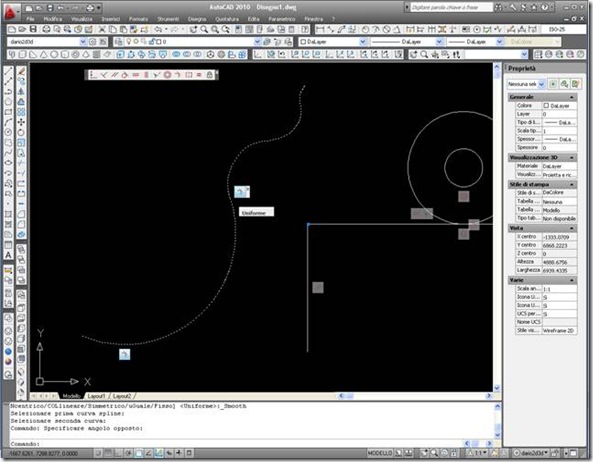

clip_image034 uniforme
Vincola una spline ad essere contigua ad un’altra spline, line o arco

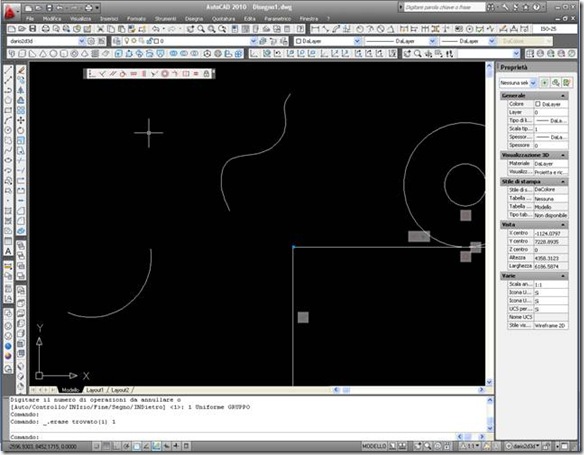

clip_image036 clip_image038

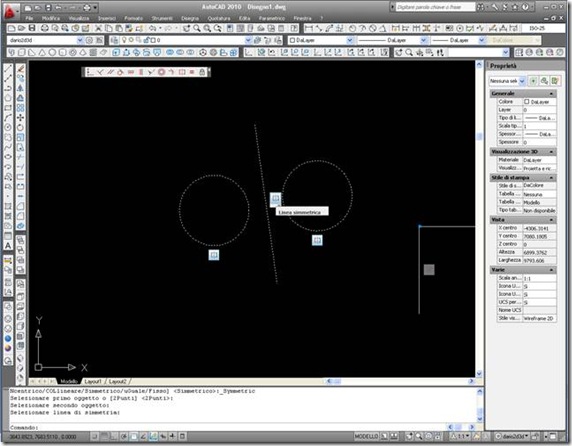

clip_image039 simmetrico
Vincola due disegni a mantenere la simmetria rispetto ad una linea, si selezionano in ordine prima gli oggetti simmetrici ed infine la linea di simmetria

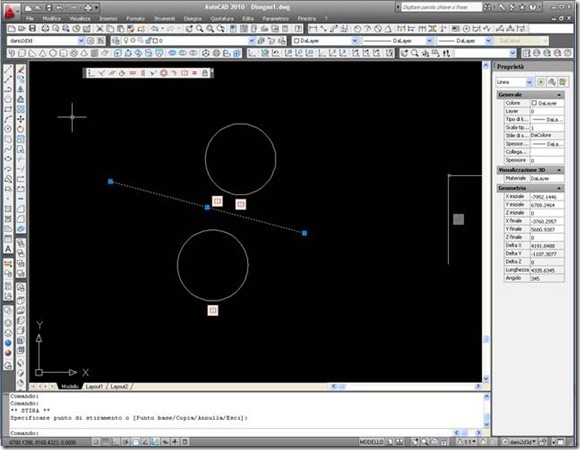

clip_image041 clip_image043

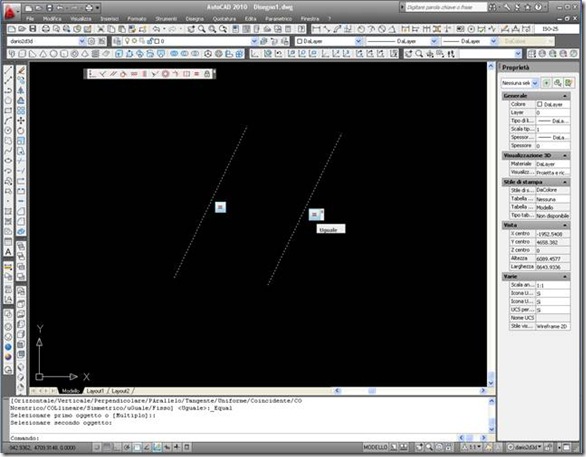

clip_image044 uguale
Vincola due linee o cerchi ad avere la stessa dimensione
clip_image046 clip_image048
clip_image049 fisso
Fissa un punto o una linea rispetto al sistema di assi wcs di autocad.
Per eliminare un vincolo basta semplicemente cliccare sul simbolo e cancellarlo con canc sulla tastiera o premendo la x sul pulsantino
clip_image051
