Le volumetrie servono a creare volumi di studio per le nostre architetture,un pò come si faceva un pò di tempo fa costruendo i plastici volumentrici, il bello è che una volta costruita la volumentri da questa è facilmente ottenibile il 3d.

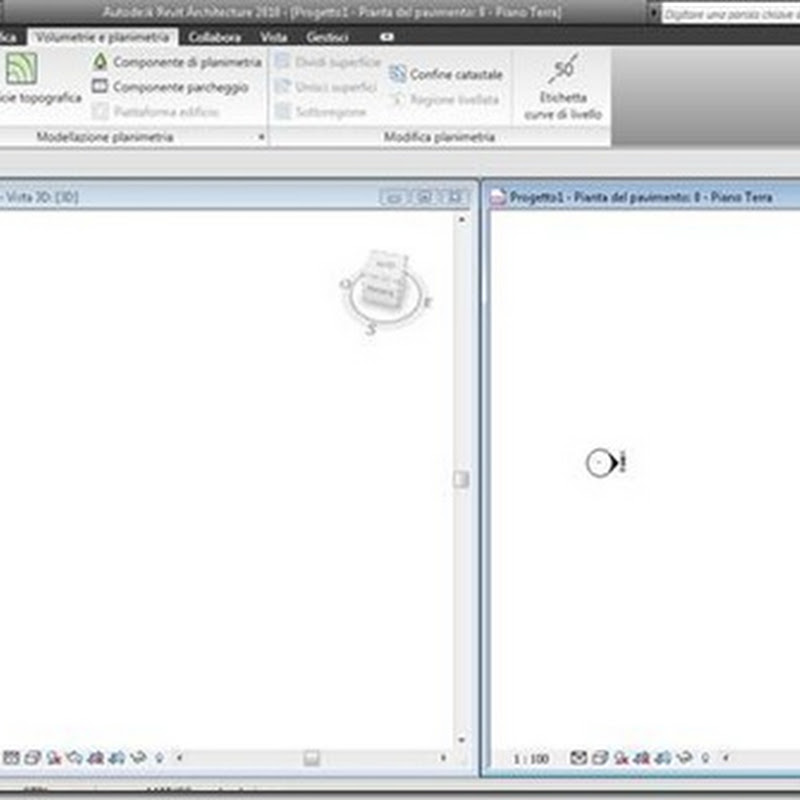

Per creare volumetrie andare nella scheda VOLUMETRIE E PLANIMETRIE

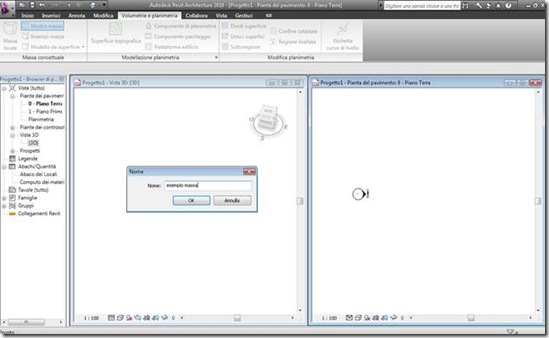

Clicchiamo su MASSA LOCALE e diamo un nome alla massa appena creata

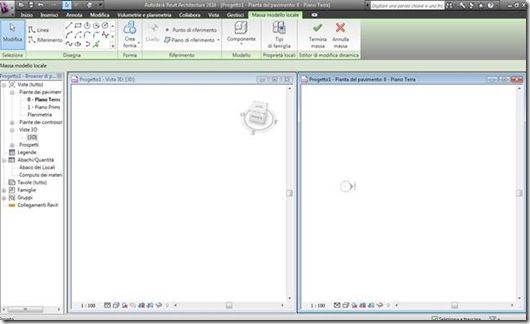

come vediamo la scheda superiore si è automaticamente spostata nella sottoscheda MASSA MODELLO LOCALE
Ora attraverso gli strumenti 2d creiamo la forma della nostra volumetria
Dopo aver definito la forma con gli strumenti 2d
clicchiamo su CREA FORMA

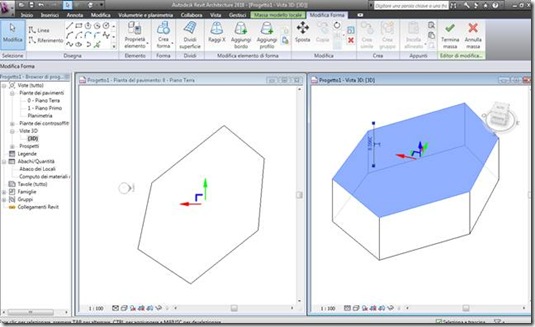

e scegliamo Forma con le linee della forma evidenziate e vediamo che le linee si estrudono

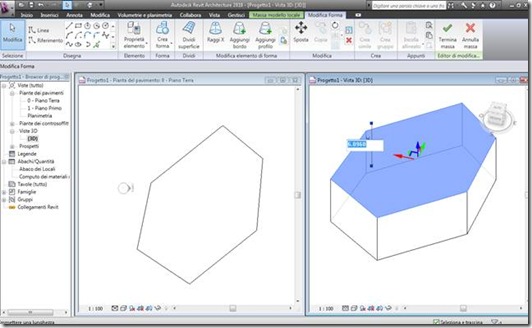

Cliccando sulla quota possiamo decidere l’altezza di estrusione
E concludiamo con TERMINA MASSA

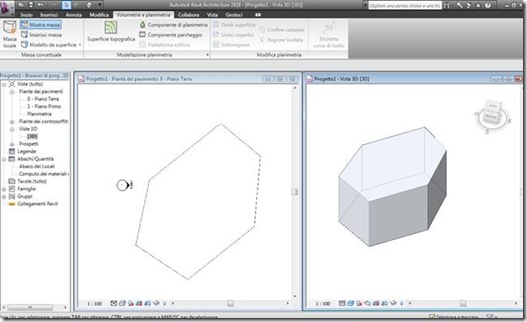

Ecco la volumetria dell’oggetto
Per modificare la volumetria nella sua forma selezioniamola e premiamo MODIFICA DINAMICA
Cosi facendo rientriamo nella finestra modifica volumetria
Oltre a poter modificare la forma possiamo

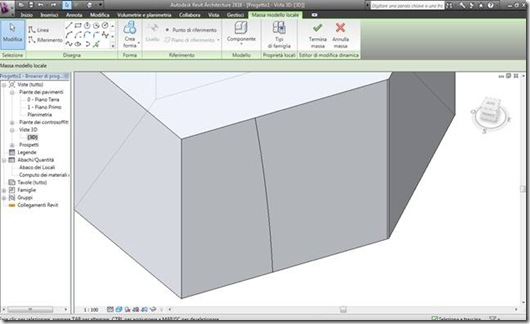

Con AGGIUNGI BORDO possiamo aggiungere una suddivisione su una delle facce della volumetria

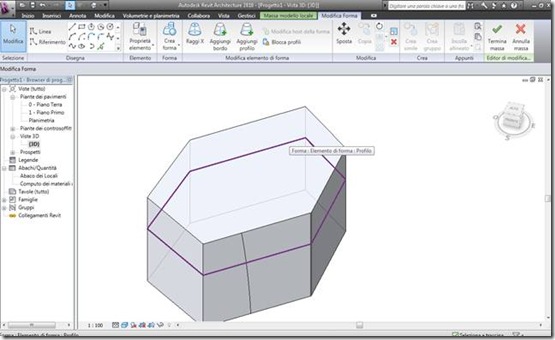

Con AGGIUNGI PROFILO possiamo suddividere in piani orizzontali la volumetria
Con dividi superfici selezionando una faccia della volumetria
La facciata diventa una superficie

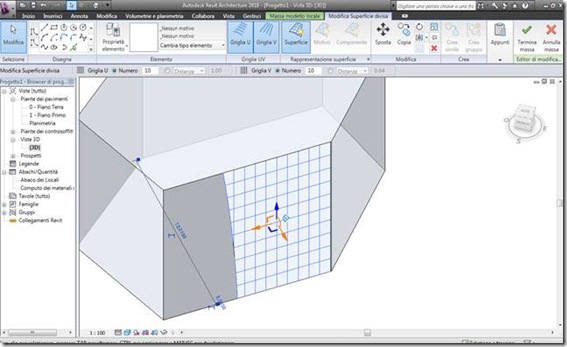

Possiamo scegliere il numero delle maglie U V

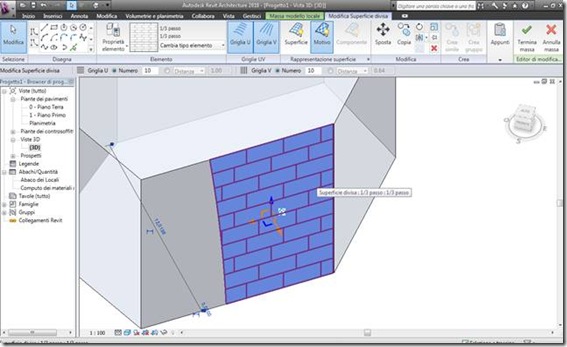

Possiamo anche scegliere una maglia diversa
Per creare volumetrie andare nella scheda VOLUMETRIE E PLANIMETRIE
Clicchiamo su MASSA LOCALE e diamo un nome alla massa appena creata
come vediamo la scheda superiore si è automaticamente spostata nella sottoscheda MASSA MODELLO LOCALE
Ora attraverso gli strumenti 2d creiamo la forma della nostra volumetria
Dopo aver definito la forma con gli strumenti 2d
clicchiamo su CREA FORMA
e scegliamo Forma con le linee della forma evidenziate e vediamo che le linee si estrudono
Cliccando sulla quota possiamo decidere l’altezza di estrusione
E concludiamo con TERMINA MASSA
Ecco la volumetria dell’oggetto
Per modificare la volumetria nella sua forma selezioniamola e premiamo MODIFICA DINAMICA
Cosi facendo rientriamo nella finestra modifica volumetria
Oltre a poter modificare la forma possiamo
Con AGGIUNGI BORDO possiamo aggiungere una suddivisione su una delle facce della volumetria
Con AGGIUNGI PROFILO possiamo suddividere in piani orizzontali la volumetria
Con dividi superfici selezionando una faccia della volumetria
La facciata diventa una superficie
Possiamo scegliere il numero delle maglie U V
Possiamo anche scegliere una maglia diversa
