Tetto ondulato con archicad

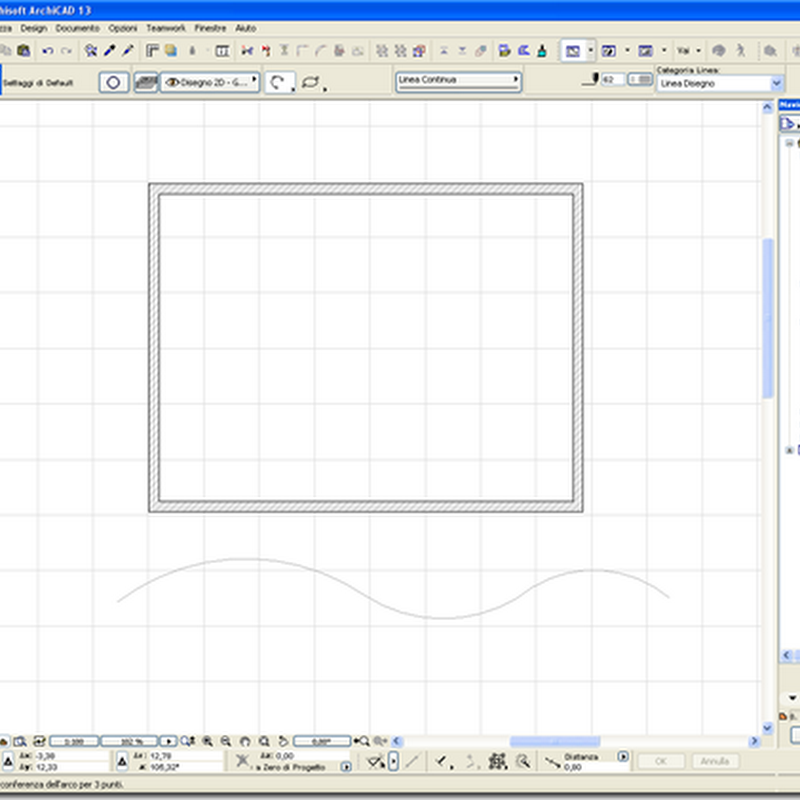

Il punto di partenza per definire un tetto ondulato con archicad è la pianta da ricoprire ed il profilo della copertura ondulata da creare in archicad oppure in autocad.image

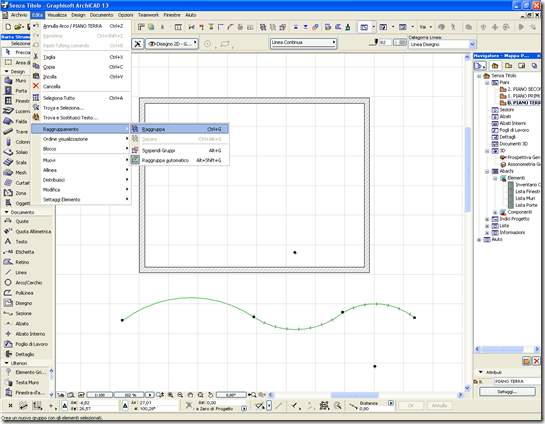

Prima di procedere accertiamoci che le linee del profilo siano unite in un unica linea, per fare ciò andiamo nel menu edita – raggruppamento - raggruppaimage

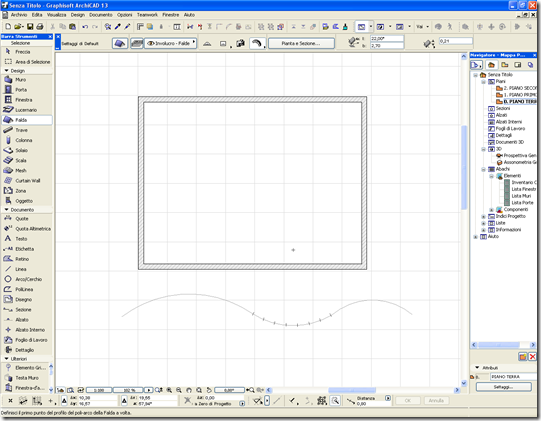

attiviamo il comando per la falda e con lo strumento bacchetta magica clicchiamo sul profilo della copertura

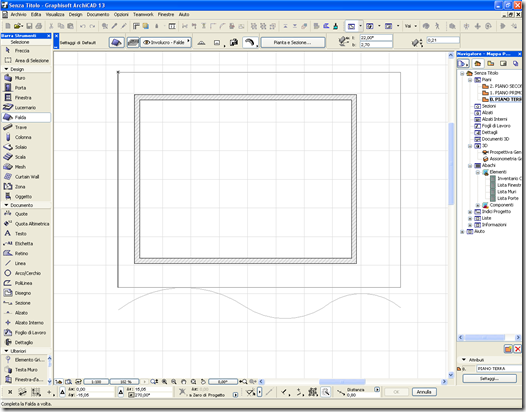

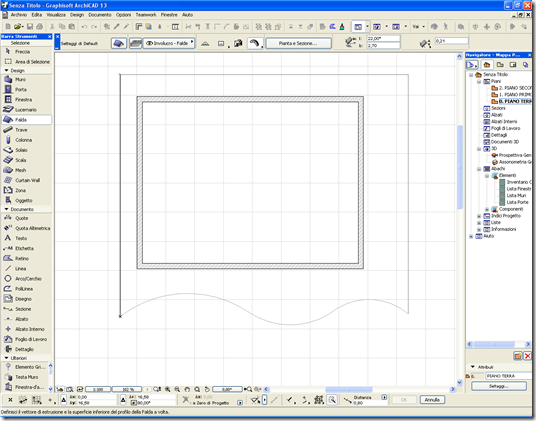

alla comparsa del rettangolo definiamo prima il limite superiore e poi il limite inferiore della copertura, attenzione a non fare il contrario altrimenti il tetto risulterà capovolto rispetto al disegno del profilo
image image

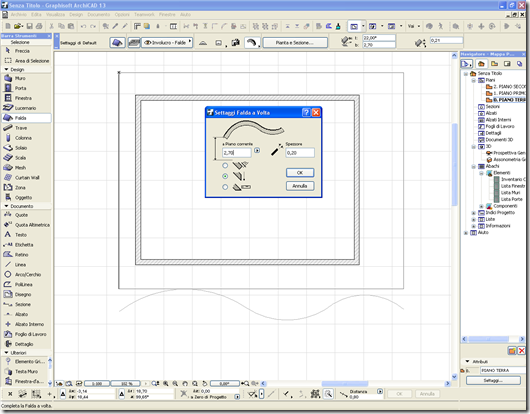

confermati i due punti superiori ed inferiori nel pannello successivo specificare altezza della copertura da terra e spessore e confermiamo con okimage image

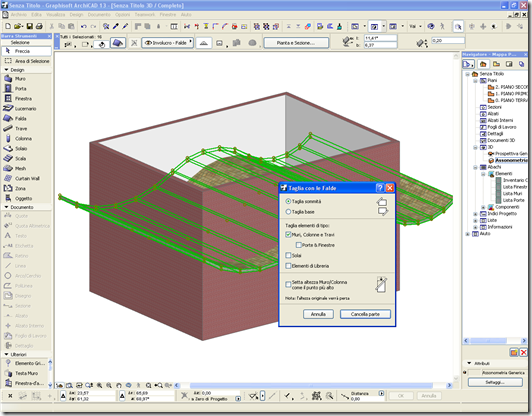

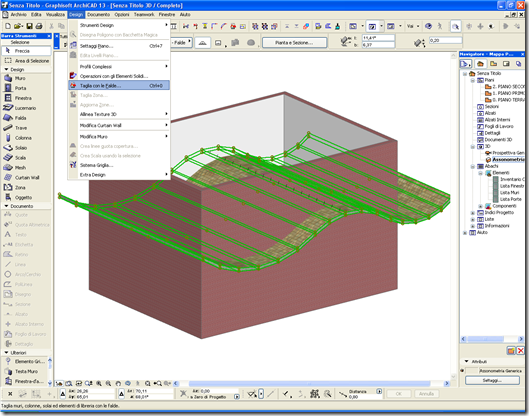

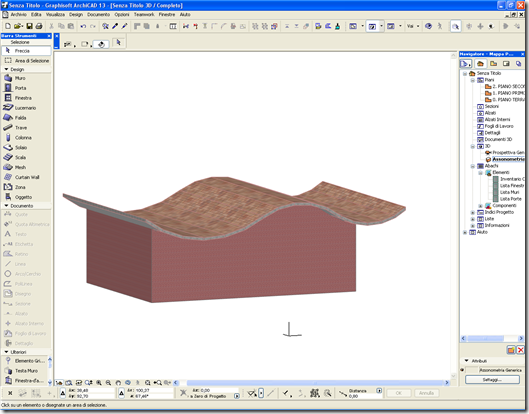

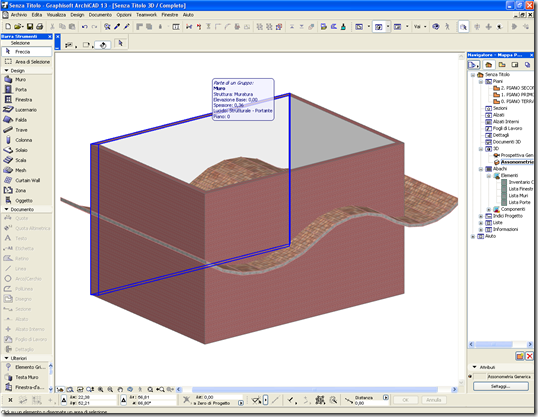

ottenuto il tetto selezioniamolo e con taglia con le falde dal menu design effettuiamo il taglio della parte superiore del muroimage image image
