Tutorial Catia v5 primi passi : i colori degli oggetti ed il loro significato

La scorsa settimana è partito presso una delle scuole di formazione dove collaboro come docente catia , il nuovo corso di catia v5 certificato dalla dassault system
Nella prima lezione abbiamo iniziato a studiare l’interfaccia del programma e gli strumenti bidimensionali dello sketcher.
Disegnando con catia nello spazio sketcher notiamo che le linee assumono automaticamente dei colori che hanno significati ben precisi

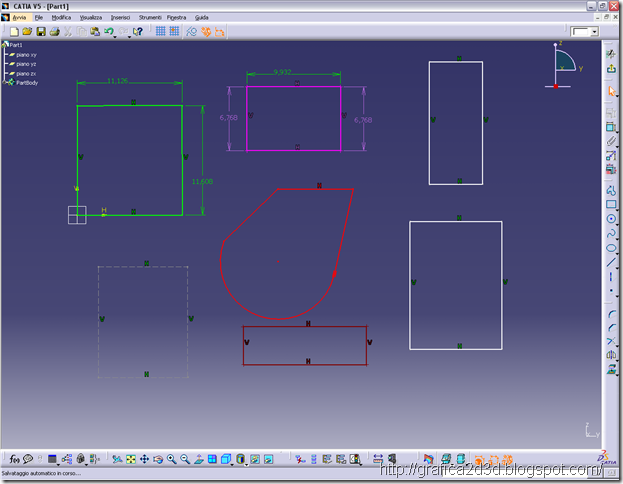

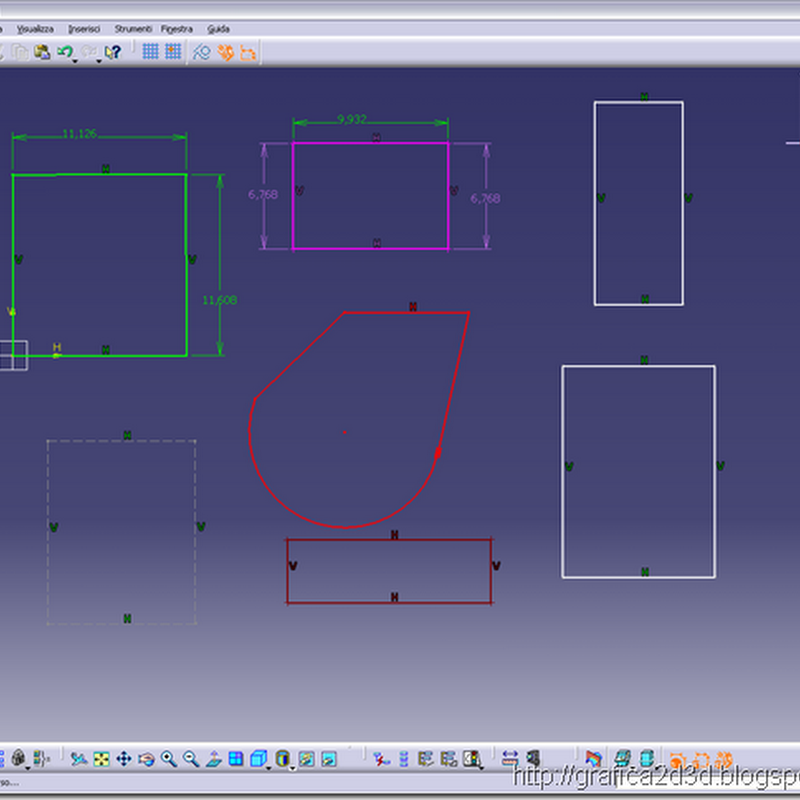

in questo schema ho incluso tutti i colori possibili che automaticamente il programma ci propone per darci delle informazioni importantissime
Catia ha un controllo molto potente del disegno, ovvero durante il disegno ci permette di inserire vincoli geometrici e dimensionali, è fondamentale che ogni linea sia correttamente vincolata, per evitare di sbagliare o dimenticarci di qualche misura nel disegno, i colori che il programma ci da in automatico a secondo di quello che disegniamo servono proprio a quello, ad informarci di come è vincolato il nostro disegno


ELEMENTI VERDI
sono oggetti vincolati correttamente, quando abbiamo terminato il nostro disegno tutte le linee devono essere verdi

ELEMENTI BIANCHI
sono oggetti nel disegno ancora da vincolare, quando abbiamo terminato il nostro disegno non dovrebbero più esserci linee bianche
per risolvere il problema dobbiamo inserire i vincoli mancanti

ELEMENTI VIOLA
sono oggetti sovravincolati, cioè abbiamo inserito più vincoli di quelli necessari
per risolvere il problema dobbiamo eliminare i vincoli in eccesso

ELEMENTI GRIGI TRATTEGGIATI
sono elementi di costruzione del disegno, che servono per creare allineamenti ed aiuti al disegno e non faranno parte del disegno in fase di modellazione
per creare linee di costruzione invece di linee normali, basta semplicemente premere il tasto con il tratteggio qui sotto


ELEMENTI ROSSI
I vincoli dati a questi oggetti sono incongruenti, ovvero tra di loro non sono compatibili
esempio
1. se con un vincolo diciamo che due linee inclinate sono parallele
2. con un altro vincolo diciamo che una di queste due linee è verticale, i vincoli tra di loro sono incongruenti
per risolvere il problema  in questo caso dobbiamo eliminare uno dei due vincoli

ELEMENTI MARRONI
indicano in presenza di vincoli incongruenti, le parti di disegno che non sono state modificate
per risolvere il problema  in questo caso dobbiamo eliminare uno dei due vincoli incongruenti

ELEMENTI ARANCIONI
sono le linee selezionate

ELEMENTI GIALLI
sono elementi non modificabili, ad esempio gli assi xyz
