30 settembre 2011

Sketchup creare una cornice ad un apertura

Brevissimo video in sketchup per spiegare durante una lezione del corso di sketchup che sto tenendo in questi giorni come funziona il comando seguimi

29 settembre 2011

Riproponiamo la formula corso modellazione e render per l'architettura chiavi in mano : Autocad3d - archicad - revit - rhinoceros - vray - photoshop

Visto il successo del corso dello scorso anno ripetiamo l'esperienza del corso "modellazione e render per l'architettura chiavi in mano"
Il corso si compone di 3 moduli incrociati di modellazione 3d - render - impaginazione
Dove le tre fasi di ideazione, progettazione e presentazione di un progetto architettonico non sono viste come fasi isolate ma come un unico processo con collegamenti tra i vari programmi.

MODELLAZIONE :
Autocad - Revit - Archicad - Rhinoceros
(a scelta uno dei 4 programmi)
RENDER :
Vray in 3d studio max
IMPAGINAZIONE :
Photoshop

Il corso in partenza si svolgerà a Napoli, ma stiamo cercando una sede anche a Salerno.

28 settembre 2011

Importare un modello da sketchup a 3d studio max

Un amico che lavora abitualmente con 3d studio mi chiedeva se era possibile importare modelli sketchup presi dalla warehouse in 3d studio.

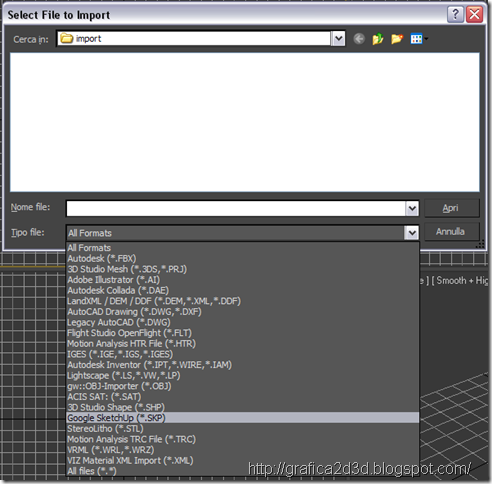

Importarli direttamente non è possibile, a meno che non si possegga gia il file skp di scketchup, infatti gia da un paio di versioni 3d studio legge tranquillamente i file skp di sketchup.
Importare direttamente il file in skp è molto più conveniente che salvarlo in sketchup in dwg o 3ds ed importarlo cosi in 3d studio, in quanto durante la conversione in sketchup qualcosa può andare storto rendendo inutilizzabile il modello, oltre a renderlo pesantissimo
Importando direttamente in skp invece quasi mai ci sono problemi

27 settembre 2011

Modellare un semplice stampo con autocad

Questo semplice video nasce da una domanda di una lettrice del blog, che non conoscendo il 3d di autocad mi chiedeva come realizzare un oggetto abbastanza facile per chi conosce autocad

I passaggi che vediamo nel video sono

1. posizionamento nella vista frontale
2. disegno della sezione dell'oggetto
3. ricalco del profilo con lo strumento polilinea (condizione necessaria per ottenere un solido con autocad tramite estrusione)
4. estrusione della forma, l'estrusione è lo strumento più usato per creare un oggetto 3d partendo da un disegno 2d
5. creazione di due cilindri a partire da due cerchi
6. operazione booleana di sottrazione per creare i due fori, sottraiamo i due cilindri alla forma principale

26 settembre 2011

Driver Grafico NITROUS in 3d studio 2012

Nella nuova versione di 3d studio max 2012 è stato introdotto un nuovo driver grafico NITROUS, e stavo dandogli un occhiata proprio in questi giorni.
Forse preoccupati dalle nuove versioni RT (realtime) di vray che danno in tempo reale un anteprima dell’illuminazione della scena ancor prima di lanciare il render, i programmatori di 3d studio, hanno introdotto un nuovo DRIVER GRAFICO NITROUS che appunto consente di vedere in realtime la nostra scena.
Questa è la prima versione del nuovo motore grafico che sicuramente nel tempo verrà migliorata

23 settembre 2011

Vray e 3d studio : render di esterni

Una delle cose più importanti che tendo ad insegnare agli allievi dei miei corsi di vray e 3d studio è capire come i settaggi di render influenzano la qualità ed il tempo di attesa.
Infatti sarebbe semplice imparare ad impostare scene con valori spinti al massimo ottenendo dei tempi di render praticamente impossibili con pc di fascia medio/bassa, tipo le scene preimpostate degli archexterior, dove per avere tempi accettabili di render occorrono i pc della nasa.
Dire che vray funziona solo su pc potentissimi è sbagliato, in realtà dipende dal tipo di immagine che si vuole ottenere, impostando pochi valori correttamente riusciamo ad ottenere una luce piacevole in pochi minuti anche utilizzando il nostro vecchio pc, sicuramente la qualità non sarà stupefacente come molti render che si vedono in giro, però riuscirete a consegnare il vostro lavoro in tempi accettabili.

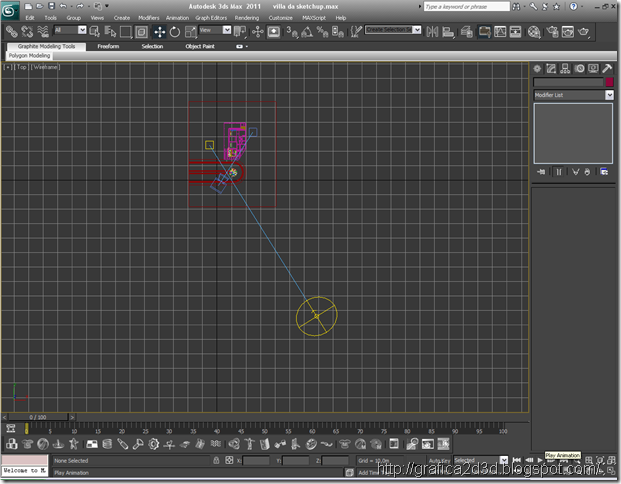

Impostiamo velocemente una scena di esterni dove volutamente lascierò la maggior parte dei valori di default ed impostando al minimo quelli più importanti

21 settembre 2011

Caricare nuovi pattern in photoshop

Su dzineblog.com una bella raccolta di pattern per photoshop

Li trovate a questo link VAI AI PATTERN
Ma i meno esperti potrebbero non sapere come si carica un pattern in photoshop, è semplicissimo

19 settembre 2011

Archicad 15 le novità lo strumento shell p.4

Continuiamo l’esplorazione dello strumento shell di archicad 15, nei precedenti tutorial abbiamo esaminato lo strumento estrusione e quello rivoluzione, l’ultimo è lo strumento ruled, ovvero l’unione di due forme bidimensionali a quote diverse con una superfice

15 settembre 2011

Visualizzatore immagini hdri free

Le mappe hdri sono usate nel campo del 3d per illuminare la scena creando effetti di luce e di colori molto belli difficilmente ottenibili con l’illuminazione tradizionale.
Su wikipedia trovate una bella descrizione delle immagini hdri http://it.wikipedia.org/wiki/High_dynamic_range_imaging
In rete ci sono decine di mappe hdri gratuite, basta cercarle in google, ma una volta scaricate se volessimo avere un anteprima di queste mappe come possiamo fare, in quanto non sono visualizzabili con i normali visualizzatori di immagini.
Un su tutti gratuito è il visualizzatore di hdri, hdrishop scaricabile al sito ufficiale http://www.hdrshop.com/
Ci sono due versioni, la versione 1 è gratuita, mentre la versione 2 è a pagamento, se desiderate la versione 1, quella che uso io e mi trovo benissimo, basta registrarsi gratuitamente e parte il download.
L’ uso del programma è a dir poco banale almeno per la sola visualizzazione delle immagini, in quanto il programma ha varie funzione, anche alcune abbastanza avanzate che consentono anche di creare immagini hdri partendo da semplici scatti fotografici, ma se a voi interessa solo visualizzare le mappe per scegliere quella più adatta al nostro render basta semplicemente trascinarla dalla cartella di windows su programma che è solo un file exe quindi si lancia in automatico senza installazione.
Trascinando il file vedremo l anteprima delle nostre hdri

12 settembre 2011

Archicad 15 le novità lo strumento shell p.3

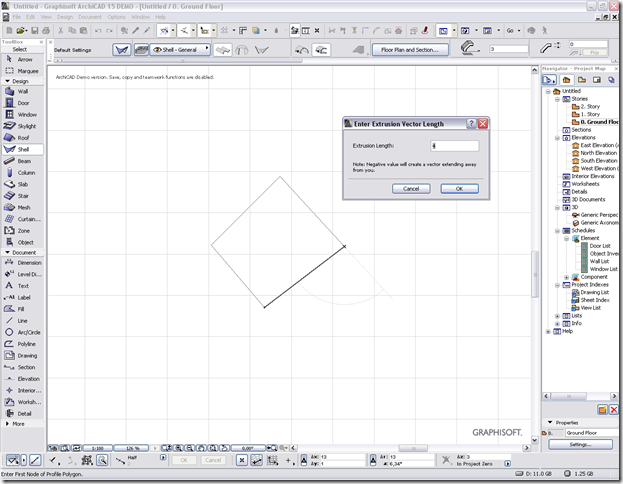

La funzione extrude del comando shell di archicad 15 non permette di creare solo elementi a botte come visto nei precedenti tutorial, ma attivando il tasto di forma qualunque possiamo estrudere qualsiasi tipo di linea arco o cerchio

Disegniamo una forma qualsiasi, diamo un altezza di estrusione ed otteniamo l’oggetto

09 settembre 2011

1001 bit plugin sketchup per la modellazione architettonica 3

1001 bit è una raccolta di plugin per sketchup dedicati alla modellazione architettonica, alcuni sono davvero utilissimi, il plugin è a pagamento acquistabile a questo indirizzo 1001bit dal quale è possibile anche scaricare una versione demo.
Ho realizzato qualche video per spiegarne il funzionamento, anche se è davvero molto intuitivo
Gli altri video gia pubblicati li trovate qui PARTE 1 PARTE 2

08 settembre 2011

1001 bit plugin sketchup per la modellazione architettonica 2

07 settembre 2011

Come fare un’assonometria con archicad

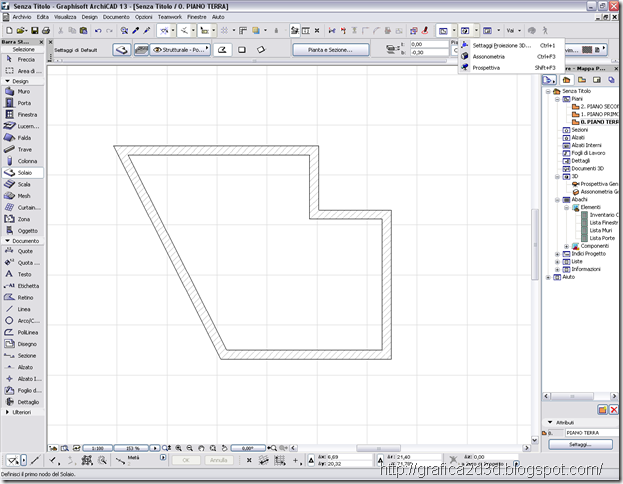

Un amico chi chiedeva come visualizzare in archicad un assonometria del modello 3d creato in stile disegno tecnico, partiamo da un semplice modello 3d

06 settembre 2011

1001 bit plugin sketchup per la modellazione architettonica 1

05 settembre 2011

Archicad 15 le novità lo strumento shell p.2

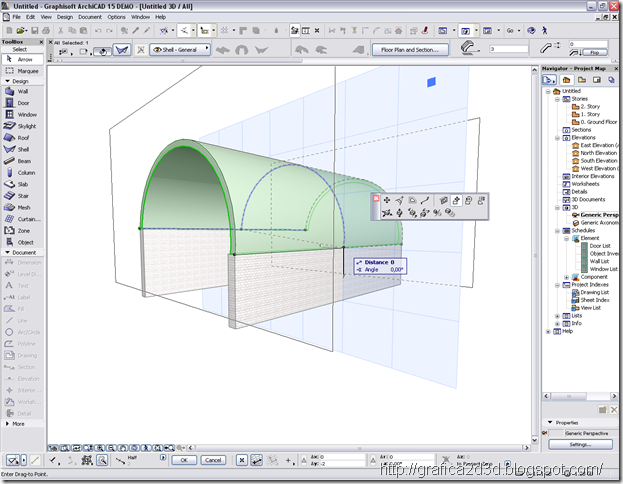

In questa seconda parte del tutorial dedicato allo strumento shell per archicad 15 vedremo l’utilizzo dei tre comandi muovi, ruota e specchia applicati al comando shell e l'impostazione del piano di riferimento in 3d

01 settembre 2011

Archicad 15 le novità : lo strumento shell p.1

La versione 15 di archicad apporta molte novità nel settore della modellazione, novità alle quali non siamo tanto abituati noi utilizzatori di archicad.
Sicuramente i programmatori si saranno preoccupati per la grande fetta di utilizzatori passati a revit visto la sua potenza proprio nel campo della modellazione.
Sicuramente lo strumento più interessante di archicad 15 è lo strumento shell, che consente di fare un bel pò di cose nel 3d di archicad
Per questo tutorial userò la versione demo in inglese scaricabile gratuitamente dal sito della graphisoft, la versione in italiano dovrebbe uscire a settembre

Innanzitutto attiviamo il pulsante che troviamo nella barra degli strumenti a destra
Ecco come appare la barra delle informazioni del nuovo strumento shell

Corso 3d studio max modellazione architettonica - Napoli

8 lezioni da 2 ore

Sede dei corsi piazza Dante a Napoli
Lezioni individuali o piccoli gruppi
Orari e giorni personalizzabili

PROGRAMMA DELLE LEZIONI

interfaccia del programma
impostazioni unità misura
zoom ed orbita
seziona per nome
tipi di selezioni
isola la selezione
coordinate assolute e relative
muovi
ruota
scala
pivot modifica ed allineamenti
modifiche ucs (view,local,pick)
gli snap
livelli
creazione oggetti 3d (box,plane,cilindro ecc...)
creazione oggetti 2d (linee,archi,cerchi ecc...)
array
modellazione poligonale-editable poly (extrude,inset,bevel,bridge,chamfer,ecc...)
modifier list personalizzazione
creazione e personalizzazione cartella di progetto
importazione file dwg 2d (gestione ottimizzazione e preparazione al modello 3d)
editazione delle linee - editable spline
gli oggetti parametri di 3d studio (alberi, muri, porte, finestre)
i modificatori più usati in ambito architettonico
