Autocad 2012 e la variabile delobj

Quanti 3d mi sono passati per le mani, che avevano involontariamente distrutto il 2d per colpa di questa variabile di autocad, impostata non correttamente

Autocad 2012 selezione facile con la selezione ciclica

Funzione gia presente nel buon rhinoceros, è stata introdotta anche in autocad e consente facilmente di selezionare oggetti sovrapposti, un piccolo video per mostrare il suo funzionamento

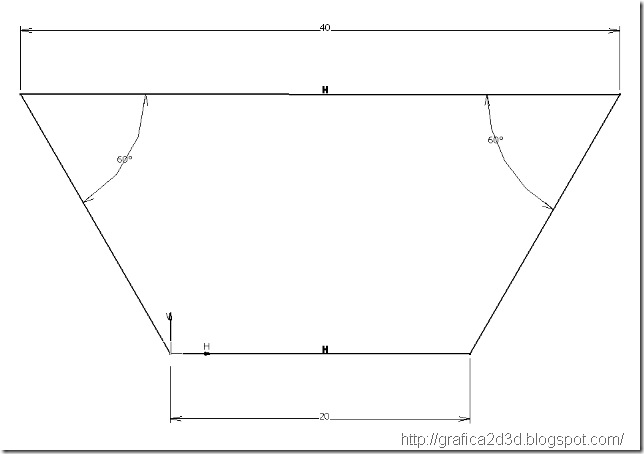

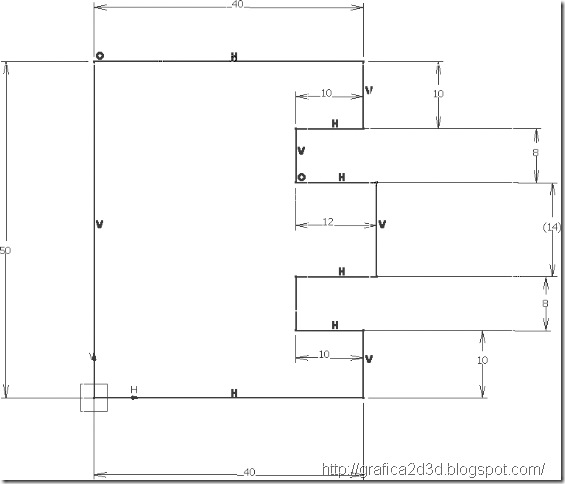

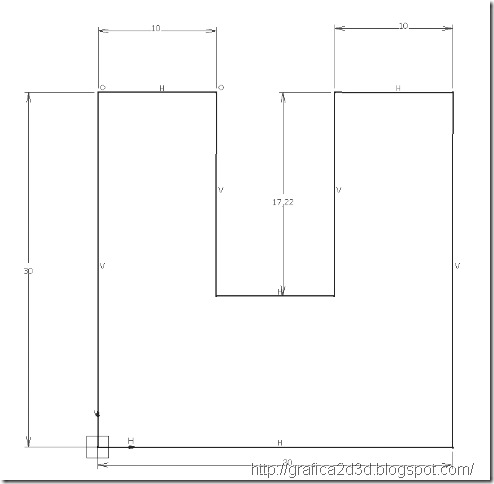

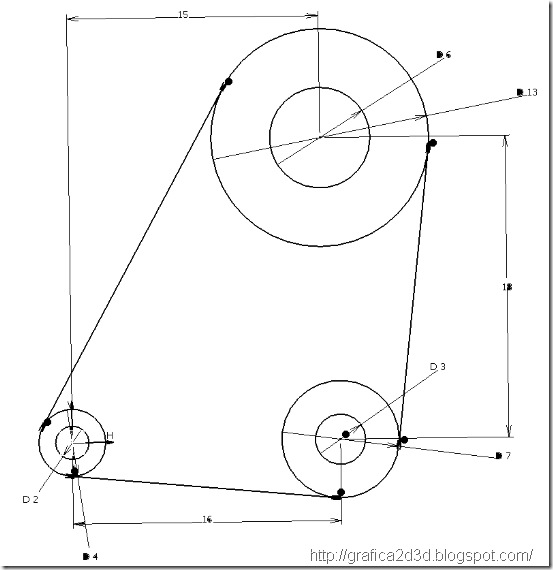

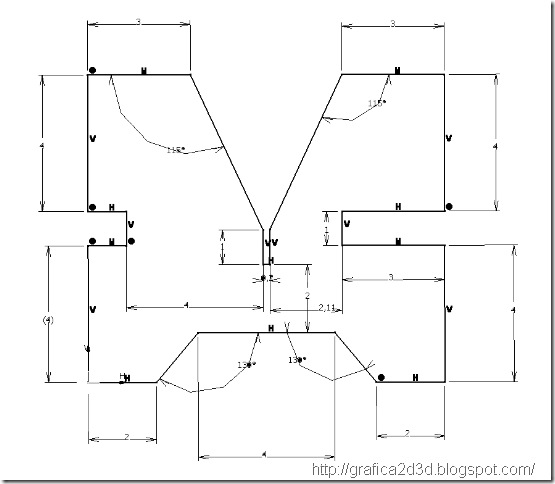

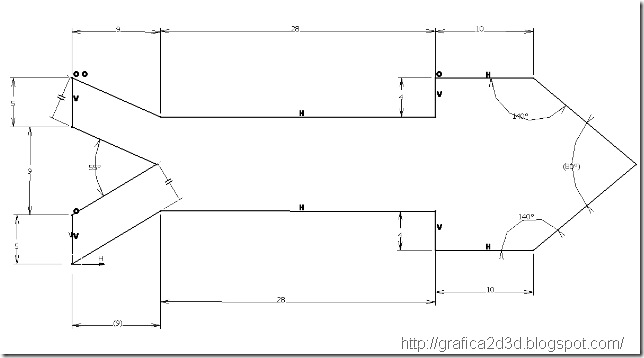

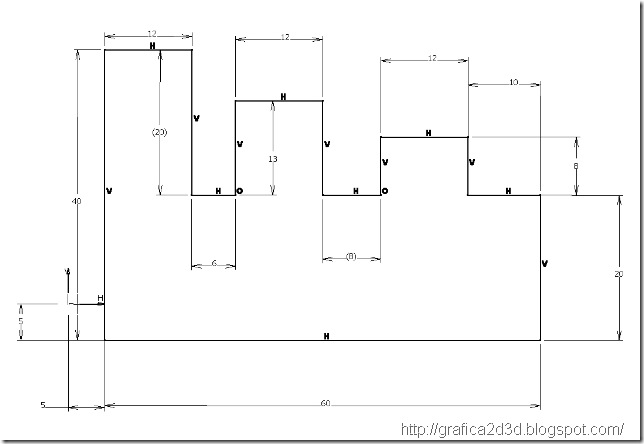

Esercitazione corso catia v5 parte 2 : strumenti bidimensionali, ambiente sketcher

La scorsa settimana è partito presso una delle scuole di formazione dove collaboro come docente catia , il nuovo corso di catia v5 certificato dalla dassault system
Nella prima lezione abbiamo iniziato a studiare l’interfaccia del programma e gli strumenti bidimensionali dello sketcher
Pubblico la seconda parte dei video dell’esercitazione




Esercitazione corso catia v5 parte 1 : strumenti bidimensionali, ambiente sketcher

La scorsa settimana è partito presso una delle scuole di formazione dove collaboro come docente catia , il nuovo corso di catia v5 certificato dalla dassault system
Nella prima lezione abbiamo iniziato a studiare l’interfaccia del programma e gli strumenti bidimensionali dello sketcher
Pubblico i video dell’esercitazione




Tutorial Catia v5 primi passi : i colori degli oggetti ed il loro significato

La scorsa settimana è partito presso una delle scuole di formazione dove collaboro come docente catia , il nuovo corso di catia v5 certificato dalla dassault system
Nella prima lezione abbiamo iniziato a studiare l’interfaccia del programma e gli strumenti bidimensionali dello sketcher.
Disegnando con catia nello spazio sketcher notiamo che le linee assumono automaticamente dei colori che hanno significati ben precisi

in questo schema ho incluso tutti i colori possibili che automaticamente il programma ci propone per darci delle informazioni importantissime
Catia ha un controllo molto potente del disegno, ovvero durante il disegno ci permette di inserire vincoli geometrici e dimensionali, è fondamentale che ogni linea sia correttamente vincolata, per evitare di sbagliare o dimenticarci di qualche misura nel disegno, i colori che il programma ci da in automatico a secondo di quello che disegniamo servono proprio a quello, ad informarci di come è vincolato il nostro disegno

ELEMENTI VERDI
sono oggetti vincolati correttamente, quando abbiamo terminato il nostro disegno tutte le linee devono essere verdi

ELEMENTI BIANCHI
sono oggetti nel disegno ancora da vincolare, quando abbiamo terminato il nostro disegno non dovrebbero più esserci linee bianche
per risolvere il problema dobbiamo inserire i vincoli mancanti

ELEMENTI VIOLA
sono oggetti sovravincolati, cioè abbiamo inserito più vincoli di quelli necessari
per risolvere il problema dobbiamo eliminare i vincoli in eccesso

ELEMENTI GRIGI TRATTEGGIATI
sono elementi di costruzione del disegno, che servono per creare allineamenti ed aiuti al disegno e non faranno parte del disegno in fase di modellazione
per creare linee di costruzione invece di linee normali, basta semplicemente premere il tasto con il tratteggio qui sotto



ELEMENTI ROSSI
I vincoli dati a questi oggetti sono incongruenti, ovvero tra di loro non sono compatibili
esempio
1. se con un vincolo diciamo che due linee inclinate sono parallele
2. con un altro vincolo diciamo che una di queste due linee è verticale, i vincoli tra di loro sono incongruenti
per risolvere il problema  in questo caso dobbiamo eliminare uno dei due vincoli

ELEMENTI MARRONI
indicano in presenza di vincoli incongruenti, le parti di disegno che non sono state modificate
per risolvere il problema  in questo caso dobbiamo eliminare uno dei due vincoli incongruenti

ELEMENTI ARANCIONI
sono le linee selezionate

ELEMENTI GIALLI
sono elementi non modificabili, ad esempio gli assi xyz

Modellazione moi 3d Chair by Kedar Naik

Modellazione con moi 3d della bellissima Chair by Kedar Naik

Videotutorial revit : creare un oggetto di libreria

In questo video per revit vediamo come creare un semplice oggetto per revit, ovviamente appreso il meccanismo e gli strumenti 3d possiamo creare quello che vogliamo

Videotutorial photoshop : eliminare effetto tile dalle texture

In questo breve videotutorial, un metodo molto veloce per eliminare l'effetto tile dalle texture, ovvero quel fastidioso difetto provocato da una texture non ripetibile che crea il classico effetto a mattonella sull'oggetto 3d

Tutorial modellazione mouse con moi3d

Tutorial modellazione di un mouse con moi3d

Tutorial : Sketchup nascondere oggetti 3d

Un lettore del blog mi chiedeva se in sketchup era possibile nascondere geometrie 3d come è possibile fare in quasi ogni programma serio di modellazione, la risposta è si.
Durante la modellazione può essere utile nascondere delle geometrie, per fare ciò basta selezionare l’oggetto da nascondere tasto dx e scegli nascondi

Tutorial moi3d v2 : Diffusore phone

Moi 3d è uno dei programmi più belli che conosco, potentissimo eppure quasi sconosciuto.
In questo tutorial vediamo come modellare un diffusore phone

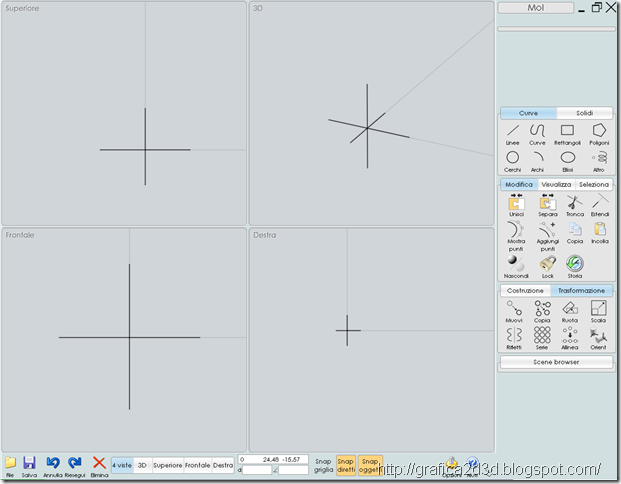

partiamo dal 2d creando l’ossatura da cui ricavare il 3d

Autocad e le quote associative

Scrivo questo piccolo appunto per un amico che da facebook mi chiedeva come mai incollando un disegno da un file all’altro gli si sballano tutte le quote, il problema è l’impostazione della variabile dimassoc di autocad che probabilmente si sono sballate, il problema si risolve facilmente, scriviamo nella riga di comando di autocad dimassoc e diamo invio

questa variabile può avere 3 valori 0 1 2
o crea delle quote indipendenti dall’oggetto, cioè sposto l’oggetto e le quote non si spostano
0 crea delle quote esplose e non c’è nessuna relazione tra disegno e quote, quindi spostando il disegno le quote resteranno ancorate alla loro origine

1 la quota NON E’ associativa, cioè spostando il disegno la quota resta ancorata sui punti di origine

2 la quota diventa associativa, cioè spostando il disegno si sposta anche la quota

In conclusione affinchè il problema sia risolta è necessario che le quote siano sempre associative cioè con valore 2

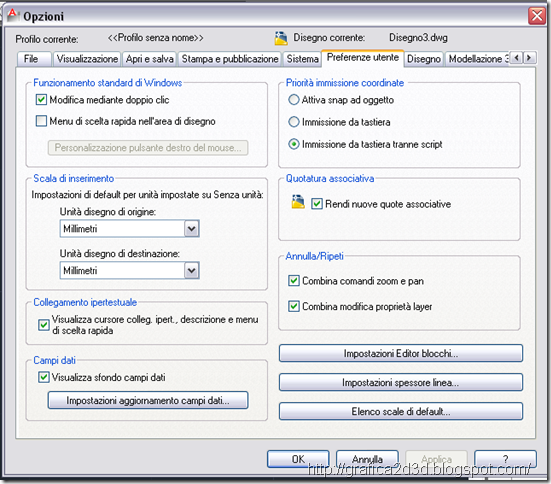

per rendere questa scelta di default accertiamoci che nel pannello opzioni di autocad, nella sottoscheda preferenze utente sia sempre spuntato
Rendi le nuove quote associative

Corso Grafica2D3D Napoli : Modellazione 3D + Render + Postproduzione

Stiamo organizzando presso lo studio di colleghi architetti un corso rivolto principalmente ad operatori nel campo dell'architettura e dell'interior design (architetti, ingegneri, geometri, interiordesign).

Il corso dovrebbe partire a fine mese

Il corso verrà suddiviso in 3 parti.
1. Modellazione 3D software utilizzati 1 a scelta dell'allievo (Autocad 3D - Archicad -  Revit)
2. Render sotware utilizzato (3D Studio max 2012 + Vray 2)
3. PostProduzione ed Impaginazione (Photoshop CS5)

I primi 10 che si iscriveranno al corso usufruiranno di un eccezionale sconto, l'intero corso
(pacchetto dei 3 software)  600 € * offerta limitata

Come sempre secondo la filosofia dei nostri corsi i vari programmi non verranno trattati individualmente, ma come unico processo, al fine di presentare un progetto architettonico in maniera professionale.

La sede dei corsi è a Napoli centro (P.zza Dante) a due passi dalla metropolitana linea1 e linea 2

INFO E CONTATTI EMAIL

Etransmit , salvare un dwg autocad in un file zip con immagini e riferimenti

Chi utilizza autocad sa che quando si aggiungono riferimenti esterni sia altri dwg che immagini, quando si salva il file e magari lo si porta a plottare è necessario portare con se tutti i file, pena all’aperture del file su un altro pc, i riferimenti mancanti non vengono visualizzati.
Se i riferimenti sono pochi impieghiamo poco tempo a trasportarli con noi, ma se i file iniziano a diventare di più può essere un operazione lunga e noiosa, a meno che di non ricorrere ad etransmit, una funzione integrata in autocad che per l’appunto consente in un sol colpo tutti i file in un unico file zippato

Videotutorial rhinoceros modellazione lampada 4/4

Tutorial in 4 parti sulla modellazione di una lampada, stile "lampada della pixar" parte 4

Archicad immissione misure ed angoli

Piccolo video registrato durante un corso di archicad :-)
Immissione delle misure lineari ed angoli

Esercitazione 2d autocad 2012 : linee inclinate

Schermate riprese durante un corso  tenuto da me il mese scorso

Uno dei modi per tracciare delle linee inclinate in autocad è quello di ricorrere alla formula per coordinate polari, ovvero dando una lunghezza ed un angolo
La formula per tracciare una linea inclinata è la seguente

@ lunghezza linea < angolo
la @ indica che stiamo immettendo delle coordinate relative e non assolute, cioè nel punto in cui abbiamo cliccato li si trova il punto 0,0
se non avessi scritto la @ autocad avrebbe pensato che volevo riferirmi all’origine degli assi assoluti di autocad ottenendo un disegno errato

Installare gli express tools in autocad 2012

Gli express tools sono dei componenti aggiuntivi che aggiungono ad autocad nuove funzionalità, solitamente facendo l’installazione standard di autocad, questi non vengono installati, infatti un mio allievo mi chiedeva come aggiungerli dopo aver già installato autocad, è semplicissimo.
Dal pannello intallazioni applicazioni, attiviamo la disinstallazione di autocad

dal pannello che si apre in automatico scegliamo aggiungi o rimuovi funzioni

Proteggere con password un dwg autocad

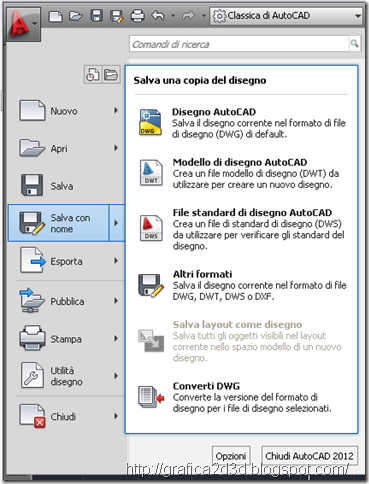

completato il nostro disegno, andiamo in salva con nome, disegno autocad
