Maxwell gratuito per google sketchup

Maxwell render uno dei migliori motori di render unbiased in circolazione ha reso disponibile per google sketchup gratuitamente un plugin per il render, ovviamente ha dei limiti rispetto la versione a pagamento, ma possiamo accontentarci :-)

Catia messa in tavola di un disegno 1

Il modulo drafting di catia consente di impaginare i nostri disegni, ed è davvero molto potente come strumento e permette con grande facilità di ottenere viste bidimensionali, tridimensionali, sezioni, spaccati dettagli del nostro oggetto 3d.

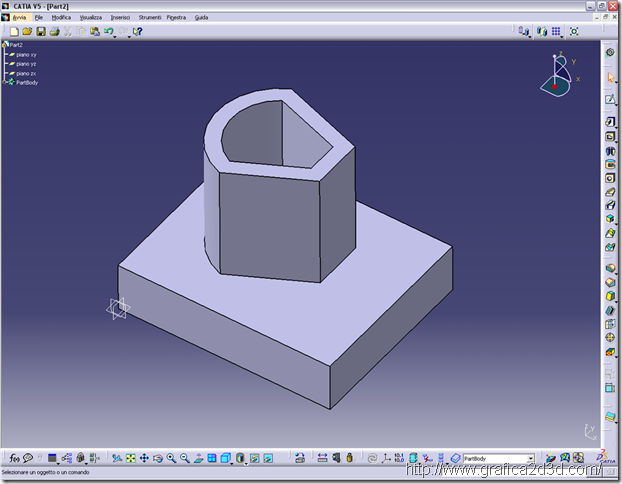

Partiamo da un semplice oggetto 3d e guardiamo quali sono le basi della messa in tavola con catia
per avviare il modulo drafting  andiamo su avvia – mechanical design - drafting

Modellare una sedia con 3d studio max 2012 1/2

Tempo fa ho trovato un tutorial in un sito straniero che modellavano una sedia tipo questa che illustrò nel tutorial, non ricordo più l'indirizzo dove era il tutorial originale, ma indicherò qui i passi più importanti.

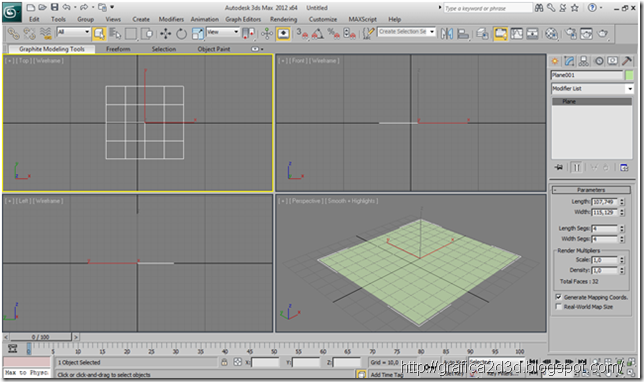

Creiamo un oggetto plane con suddivisioni 4x4

Catia v5 smussare le parti curve spigolose

un lettore mi chiedeva come mai pur realizzando degli oggetti perfettamente curvi, visualizzandoli in 3d appaiono comunque spigolosi, creo un piccolo esempio per simulare il difetto

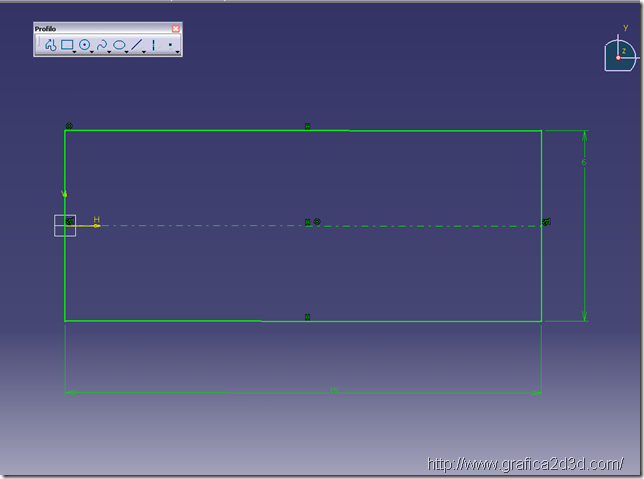

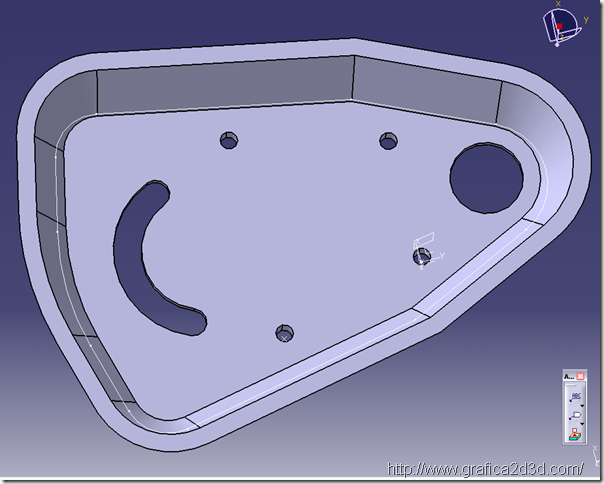

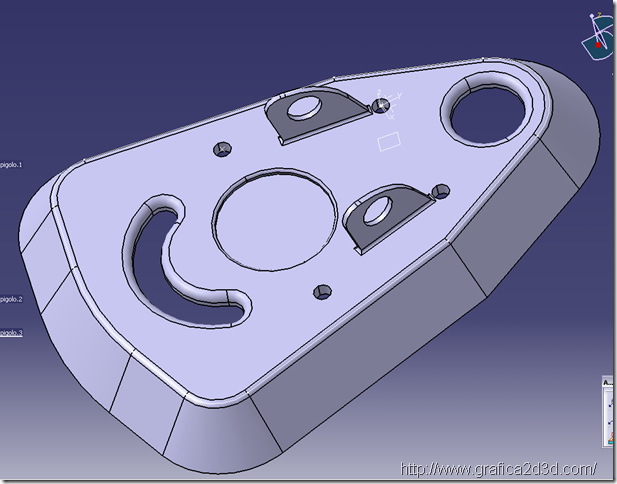

Esercitazione catia v5 : piastrina meccanica

piccola esercitazione sulla realizzazione di una piastrina meccanica, in cui si vede la creazione di un piano inclinato rispetto ad un punto, sul quale realizzare le due alette

Rhinoceros raccordo complesso tre superfici

.

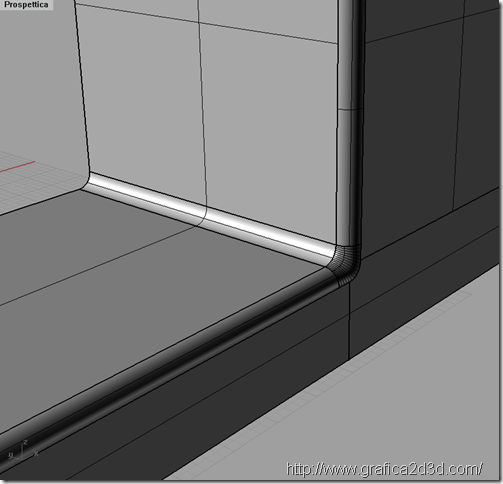

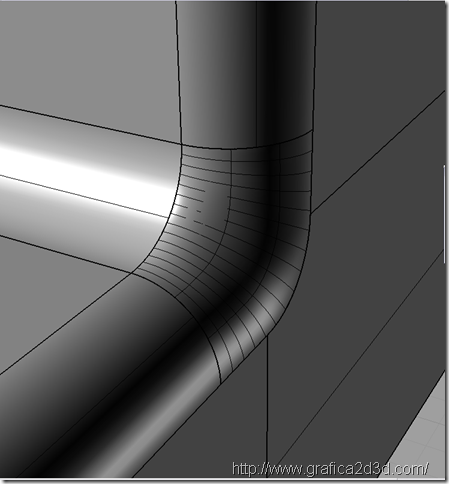

Capita spesso che di fronte al raccordo di superfici, rhino non riesca ad eseguire correttamente il lavoro, pochi giorni stamattina ero allo studio diu un collega designer e ci siamo scontrati con il raccordo di tre superfici, due con la convessità in alto e l’altra contraria, come illustrata nel disegno sotto

vediamo come è stata realizzata

Vray colore acqua piscina


Alcuni giorni fa discutevo con dei colleghi al lavoro sul colore da assegnare all’acqua in fase di render con vray , io personalmente preferisco lasciare l’acqua trasparente e dare un leggero colore all’acqua grazie al colore delle piastrelle che traspare in basso, a loro piaceva dell’acqua con una colorazione più intensa, alla fine ho deciso di fare varie prove mescolando i colori, posto qui in basso i risultati.

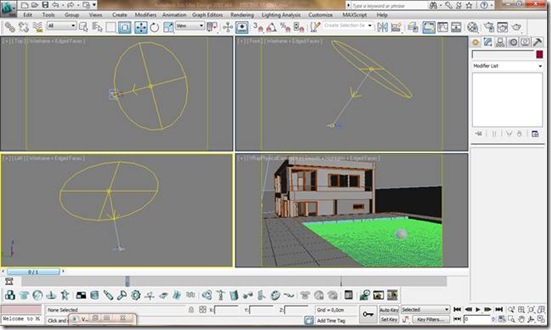

La scena è illuminata con un vraysun e vraypsycalcam, settaggi base, nei settaggi di vray sono state attivate le caustiche, attivate anche sul vraysun e sul piano dell’ acqua

Tutorial Autocad 2012 : Ottenere un’ assonometria 2d da un modello 3d con stampa dxb

Questo breve tutorial per autocad nasce dalla domanda di un amica che mi chiedeva come ottenere un assonometria bidimensionale in autocad partendo da un 3d stampando un dxb.
E’ molto semplice anche se penso ci siano metodi più pratici per ottenere lo stesso risultato, che magari descriverò in un prossimo tutorial.

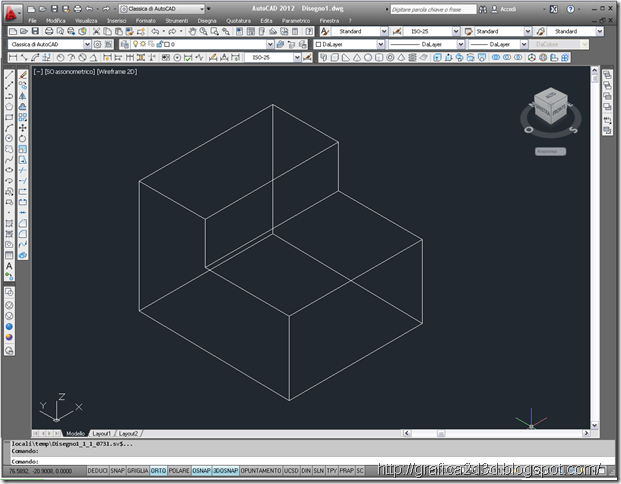

Poniamo l’esempio di un semplice 3d

Archicad differenza tra piano corrente e piano ospite

Videotutorial per descrivere la differenza tra piano corrente e piano ospite, differenza molto sottile e spesso sottovalutata

Iscrizioni corso catia v5 Napoli

Stiamo prendendo le iscrizioni per il nuovo corso di CATIA V5, a fine gennaio si concluderà il corso iniziato a Novembre.


La sede dei corsi è sempre a Somma Vesuviana per altre info potete contattarmi via email


I punti di forza del nostro corso di Catia sono :


- Certificazione finale Dassault system
- Docenti certificati con anni di esperienza nell'utilizzo del programma
- Lezioni ben distribuite per consentire l'apprendimento del programma nei tempi giusti
   - 2 lezioni da 2 ore durante la settimana per la parte orale
   - 1 lezione il sabato mattina da 5 ore per le esercitazioni sugli argomenti trattati in settimana
- Stage presso un azienda in provincia di Napoli che utilizza il software catia

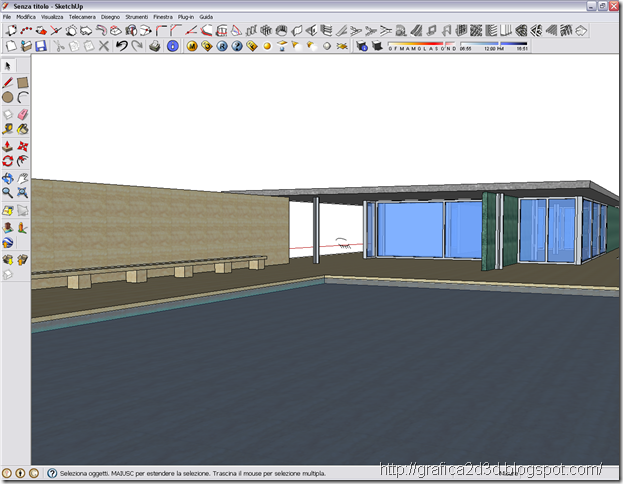

Render esterno sketchup vray

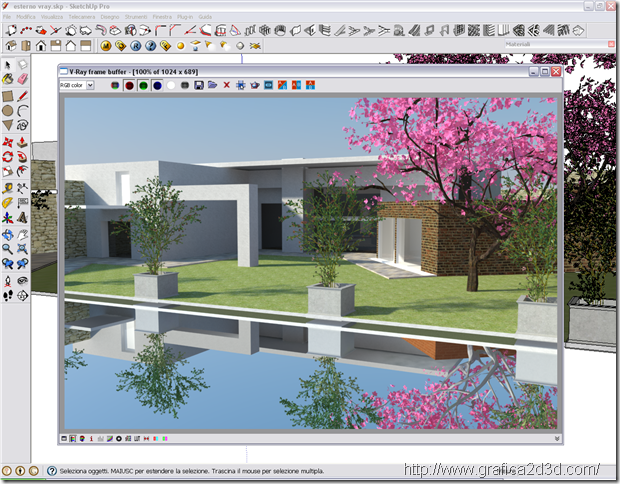

Screen di un lavoro con i vari settaggi che ho completato pochi giorni fa
modellazione e render sketchup e vray

Tutorial : Set fotografico vray 3d studio

Quando dobbiamo renderizzare un oggetto singolo, conviene crearsi un set fotografico con tutte le luci già impostare, in modo tale che all’occasione basta semplicemente sostituire l’oggetto dargli i materiali ed il render è fatto.

Work 14 dicembre 3d studio max vray

prove di illuminazione di alcuni ambienti che sto renderizzando per un collega
3d studio max + vray

Stivale da donna con rhinoceros

Modellazione veloce di uno stivale da donna, il modello andrebbe ulteriormente dettagliato, ma questa è soltanto una bozza.
Curva per punti realizziamo la pianta dello stivale

Tutorial vray sketchup illuminare un esterno con un immagine hdri

Illuminare una scena con il vray sun, il sole generico di vray sicuramente da ottimi vantaggi ma la tonalità della luce e dei riflessi è più o meno sempre la stessa, invece usando un immagine hdri riusciamo ad ottenere delle colorazi inaspettate e sopratutto molteplici in quanto basta cambiare l’hdri.

Modellazione oggetto catia 2

Esercitazione video del corso di catia che stiamo tenendo in questi giorni

Render con autocad 2012 : impostare il cielo nella vista telecamera

Piccolo video nato dalla domanda di un lettore del blog, che dopo aver seguito il tutorial sul render con autocad

http://www.grafica2d3d.com/2010/04/render-con-autocad-2010-parte-1.html

http://www.grafica2d3d.com/2010/04/render-con-autocad-2010-parte-2.html

non riusciva comunque a far apparire il cielo nel render

IES viewer per visualizzare anteprima luci ies

I file ies sono utilizzabili dai migliori software di grafica 3d per simulare la luce di reali faretti, un comodo programma che ci da un anteprima per scegliere i file ies da caricare è ies viewer che potete scaricare da qui
http://www.photometricviewer.com/

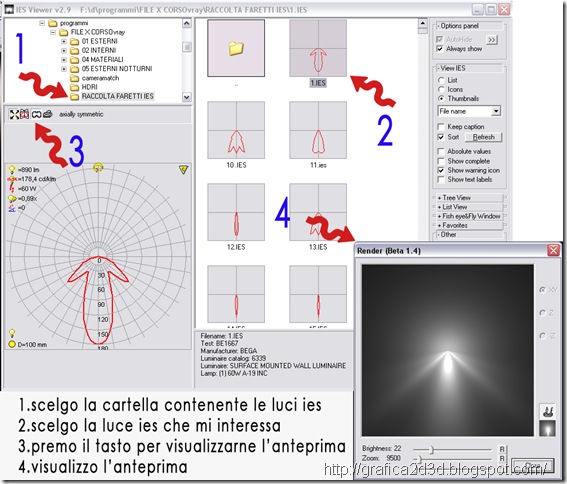

il suo funzionamento è davvero banale come potete vedere dall’immagine sotto

una volta scelta la luce ies che ci piace possiamo andare a caricarla nel nostro programma di grafica 3d, ovviamente deve essere predisposto per l’importazione di file ies ;.)

3d studio max scomparsi assi spostamento

Un amico mi chiedeva come mai selezionando un oggetto con 3d studio max non apparivano più gli assi che consentono gli spostamenti.
La soluzione è semplice, quasi sicuramente sono stati nascosti involontariamente
Cliccando sull’oggetto con il tasto muovi non appare nulla

Tutorial Rhinoceros inserire e scalare un’ immagine di riferimento

In questo tutorial vediamo come si inseriscono le blueprints, ovvero delle immagini di fondo come linee guida alla modellazione, molto utili per definire abbastanza fedelmente i profili curvi degli oggetti più complessi.
Vediamo in rhino come si posiziona e si scala un’ immagine.
Possiamo accedere al pannello in due modi, attraverso i menu in alto VISUALIZZA – BITMAP DI FONDO

Rhinoceros collega due curve con raccordo bend regolabile

Raccordo bend regolabile permette di unire due curve scegliendo il grado di unione tra le curva
Dalla barra strumenti delle curve troviamo il comando curva di raccordo bend regolabile


dalla riga di comando digitando c regoliamo il grado della prima curva e con o la seconda continuità, una volta impostate clicchiamo sulle due curve

rhino ci propone una curva che possiamo anche aggiustare muovendo i punti di controllo
dato l’invio le curve saranno unite dalla curva centrale che avrà G2 in entrambi i vertici

Fryrender e rhinoceros riprendere il render in piu fasi

Piccolo video che mostra come lanciando un render con fryrender da rhinoceros, comunque il discorso è lo stesso da qualsiasi programma venga lanciato, è possibile salvare il render per poi riprenderlo in un secondo momento

Colorare una parte di immagine con photoshop cs5

Vediamo come colorare velocemente una parte di immagine con photoscho cs5, apriamo l'immagine da modificare

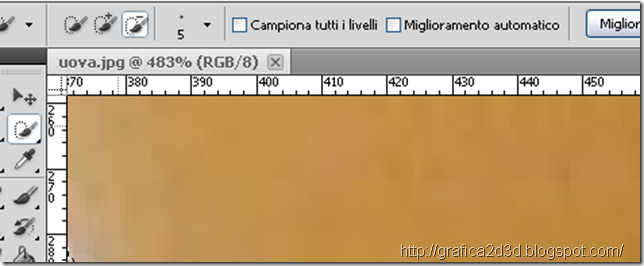

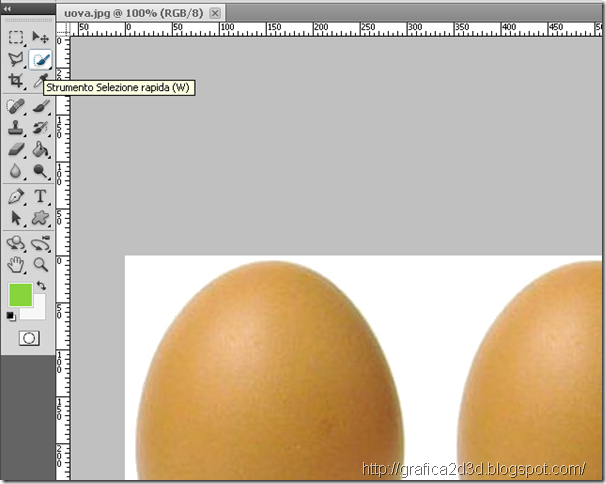

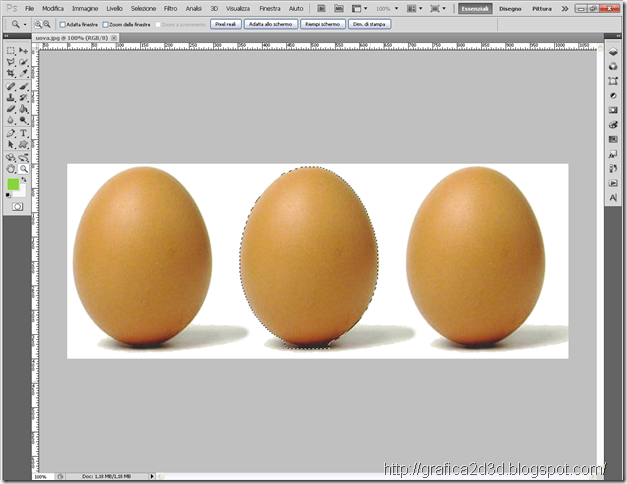

A questo punto selezioniamo la parte di immagine da colorare, usando lo strumento di selezione rapida

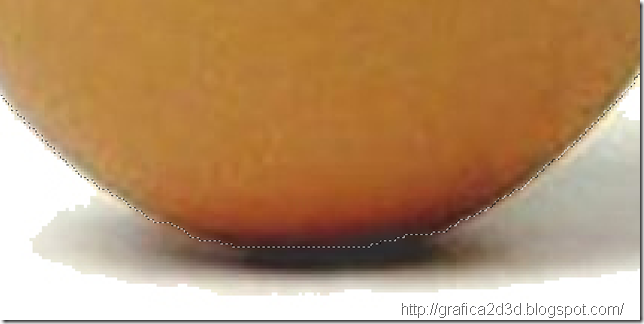

accertiamoci anche nelle parti più piccole che la selezione sia ben fatta, nel caso utilizziamo in negativo la selezione per cancellare parti in eccesso

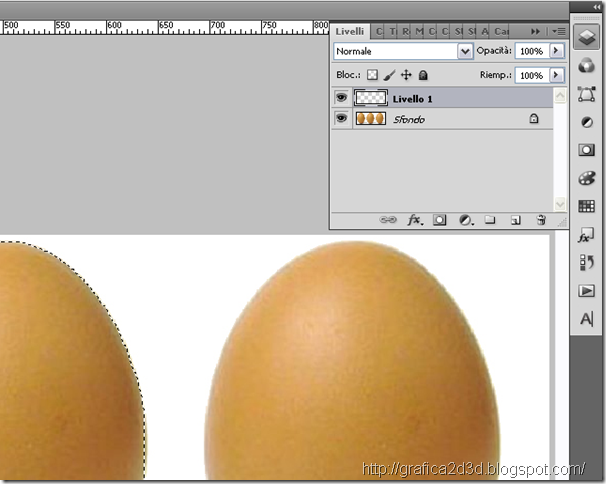

fatto questo creiamo un nuovo livello

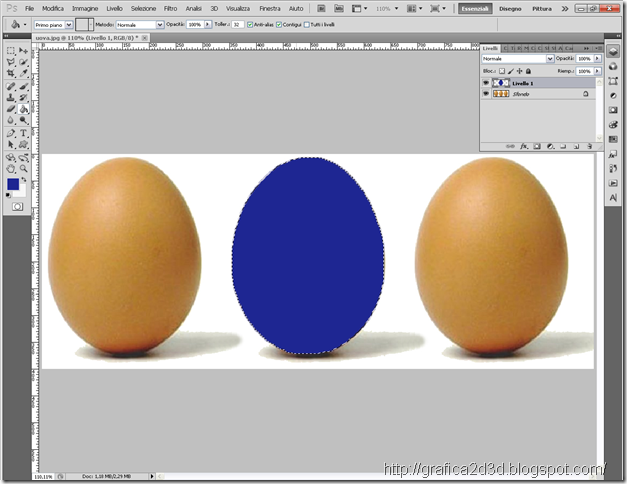

con lo strumento secchiello coloriamo l’oggetto del colore che vogliamo

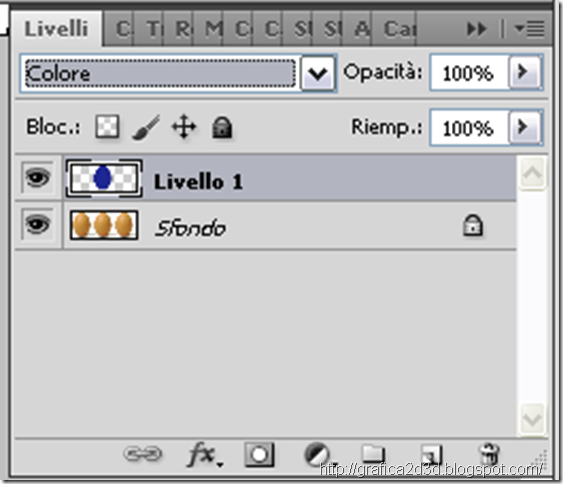

fatto questo cambiamo da NORMALE A COLORE la sovrapposizione dei due livelli

ecco il nostro uovo colorato

Scale di rappresentazione nel disegno tecnico

appunti del corso di disegno tecnico:

Regola per determinare la misura di un oggetto in base alla scala

MISURA REALE DELL' OGGETTO IN CM  / SCALA DI RAPPRESENTAZIONE = MISURA IN CENTIMETRI SUL DISEGNO



esempio:

un muro che nella realtà è spesso 30 cm quanto deve essere disegnato in scala 1:50?

30/50 = 0,6cm  ovvero 0,6 centimetri ovvero 6 millimetri


scale maggiormente usate nel disegno architettonico:


SCALA 1:5 - un oggetto che nella realtà è 1 metro sul disegno è 20 centimetri
SCALA 1:10 - un oggetto che nella realtà è 1 metro sul disegno è 10 centimetri
SCALA 1:20 - un oggetto che nella realtà è 1 metro sul disegno è 5 centimetri
SCALA 1:25 - un oggetto che nella realtà è 1 metro sul disegno è 4 centimetri
SCALA 1:50 - un oggetto che nella realtà è 1 metro sul disegno è 2 centimetri
SCALA 1:100 - un oggetto che nella realtà è 1 metro sul disegno è 1 centimetro
SCALA 1:200 - un oggetto che nella realtà è 1 metro sul disegno è 0,5 centimetri
SCALA 1:500 - un oggetto che nella realtà è 1 metro sul disegno è 0,2 centimetri
SCALA 1:1000 - un oggetto che nella realtà è 1 metro sul disegno è 0,1 centimetri

da wikipedia


 Disegno architettonico e urbanistica

• Scala 1:10 (dettagli di particolari componenti)
• Scala 1:20 (particolari costruttivi, componenti di arredamento)
• Scala 1:50 (progetto esecutivo, layout arredamento)
• Scala 1:100 (progetto architettonico definitivo, costituisce la scala più comunemente utilizzata)
• Scala 1:200 (progetto preliminare, planimetrie catastali di immobili)
• Scala 1:500 (Planimetria generale, Piano particolareggiato e Piani esecutivi)
• Scala 1:1000 (Inquadramento urbano)
• Scala 1:2000 (Piano Regolatore Generale)

Tutorial vray e 3d studio max : profondità di campo con zdepht

Con vray è possibile impostare la profondità di campo direttamente dalla telecamera di vray, ma oltre a rallentare tantissimo i tempi di render da risultati anche poco controllabili.
Esiste un modo molto piu veloce per fare la stessa cosa ed in maniera molto più semplice, ovvero salvando una mappa zdepth
Impostiamo il nostro render normalmente

Videotutorial catia v5 pezzo meccanico 01

Esercitazione in aula, modellazione di pezzo meccanico,

Sono le prime lezioni e gli esercizi sono molto semplici, il video è ottimo per chi inizia a modellare con catia v5

Visita la pagina youtube del nostro sito e guarda gli altri videotutorial

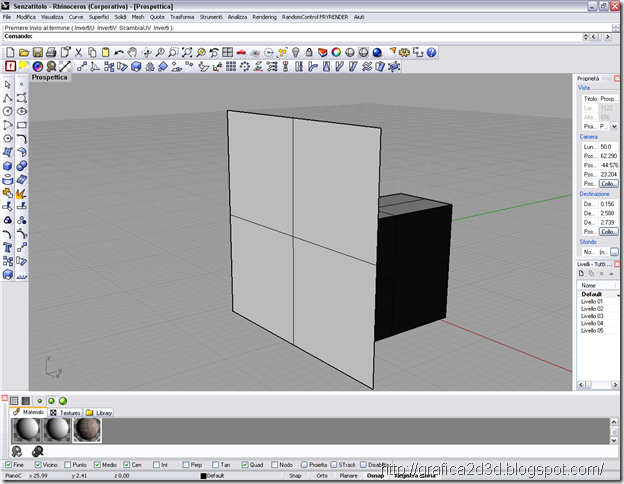

Rhinoceros capovolgere le normali

A volte capita nei nostri modelli che la normale sia capovolta ed a causa di questo problema non si veda il materiale sulla faccia interessata, il problema si risolve capovolgendo le normali della faccia intressata

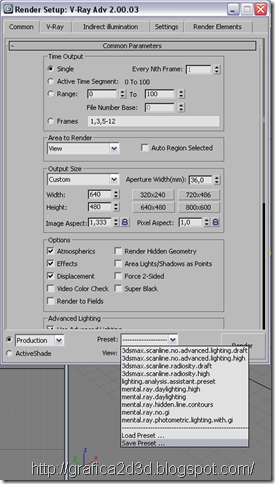

Vray e 3d studio max , salvare il settaggio render

Un lettore del blog mi chiedeva come si possono salvare i settaggi di render per prove e finali, senza doverli ridigitare ogni volta, è semplicissimo

Tutorial rhinoceros : un vaso di design

In questo tutorial per rhinoceros modellerò un vaso di design utilizzando i potentissimi strumenti di deformazione di rhino.

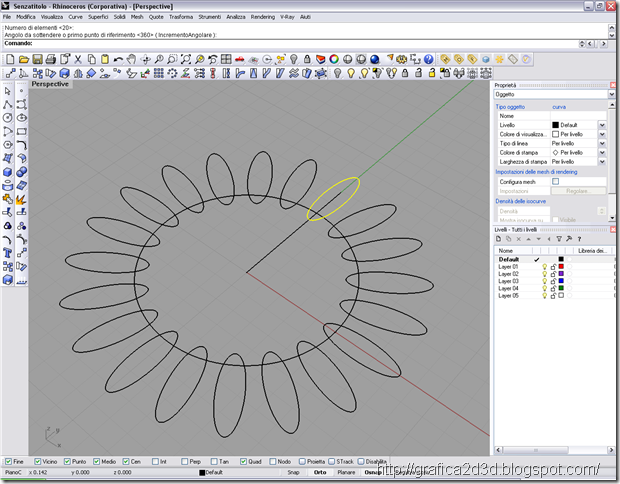

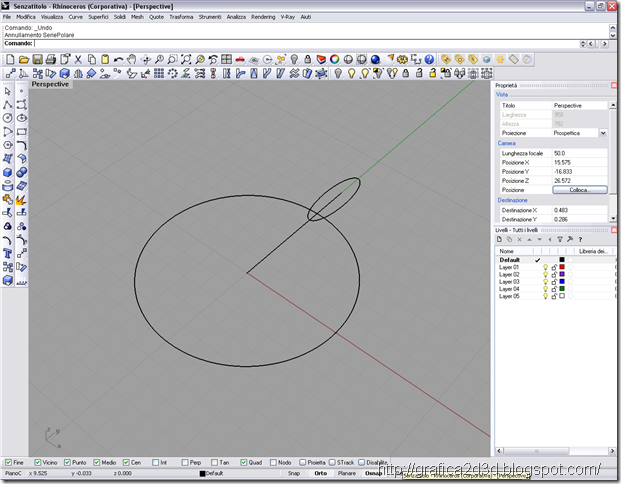

Parto da un semplice ovale che faccio ruotare attorno ad un cerchio con lo strumento serie polare
