Tutorial archicad 13 : tegole in 3d

La mia amica Ale, mi chiedeva come creare delle tegole in 3d con archicad 13, la cosa è molto semplice, innanzitutto dobbiamo scaricare i goodies di archicad 13 che aggiungono nuove funzionalità al programma, possiamo trovarli a questo indirizzo
http://www.graphisoft.com/support/archicad/downloads/ac13/INT/

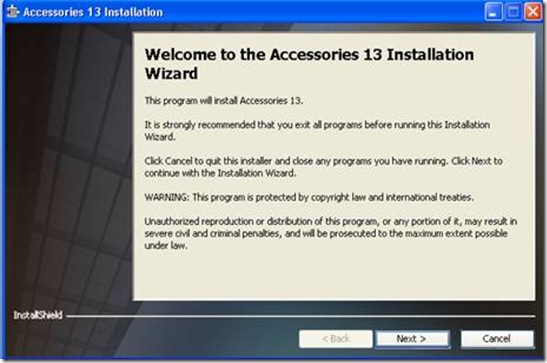

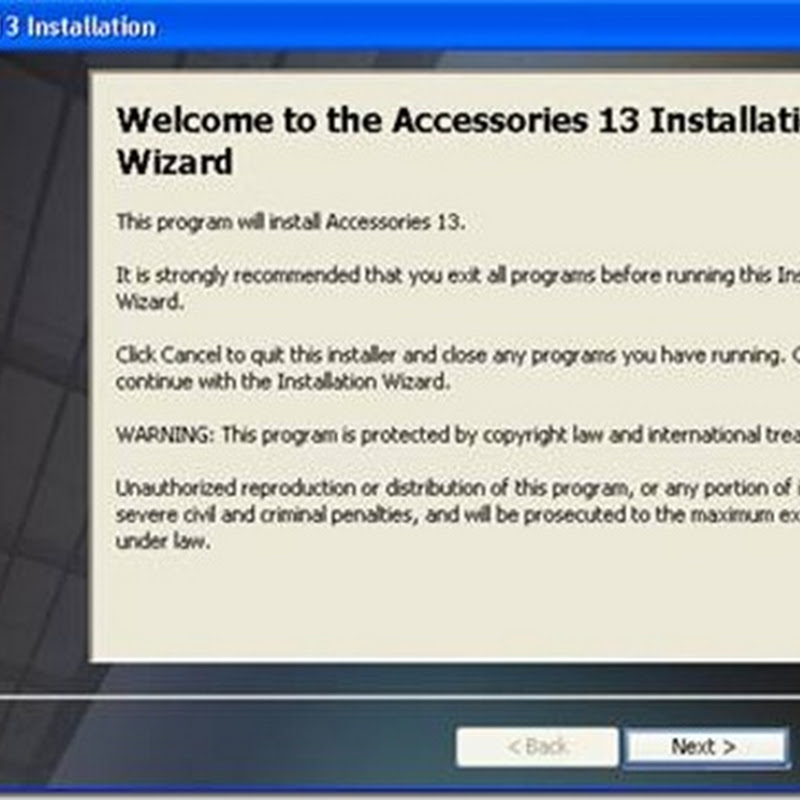

Dopo averli scaricati, diversamente dalle vecchie versioni di archicad dove bastava semplicemente copiarli nella cartella addons, questi vanno installati, nel mio caso installerò accessories 13clip_image002

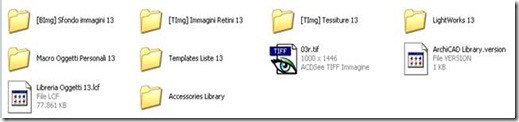

Per verificare che l’installazione sia andata a buon fine dobbiamo trovare nella cartella librerie archicad13 la cartella Accessories library
clip_image004

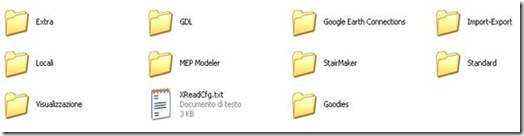

E nella cartella addons di archicad 13 troviamo la cartella goodiesclip_image006
fatto ciò potete avviare il programma

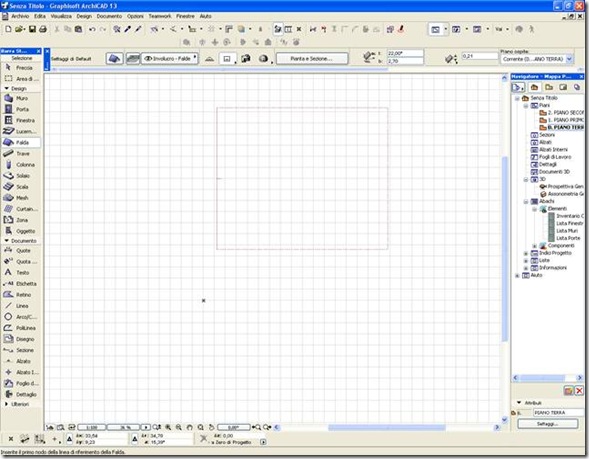

disegniamo una falda con lo strumento falda
clip_image008

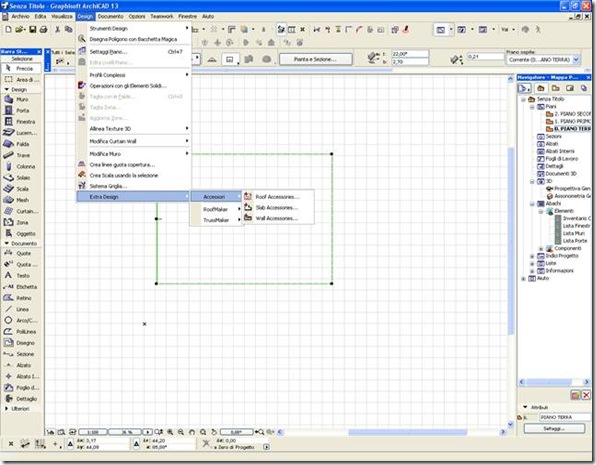

Selezionare la falda e andiamo nel menu
Design – extra design – accessori – roof accessories
clip_image010

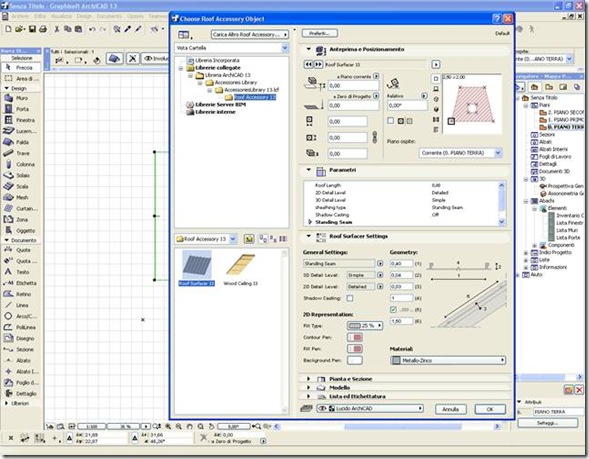

Si apre il pannello degli accessori tetto
clip_image012
Il roof surfacer ci consente di creare una copertura solida poggiata sulla nostra falda
clip_image014

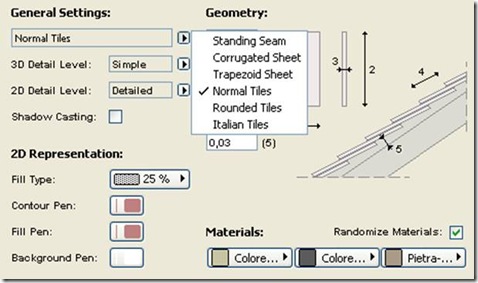

In general setting possiamo scegliere tra 6 tipi di copertura, nel mio caso sceglierò italian tiles

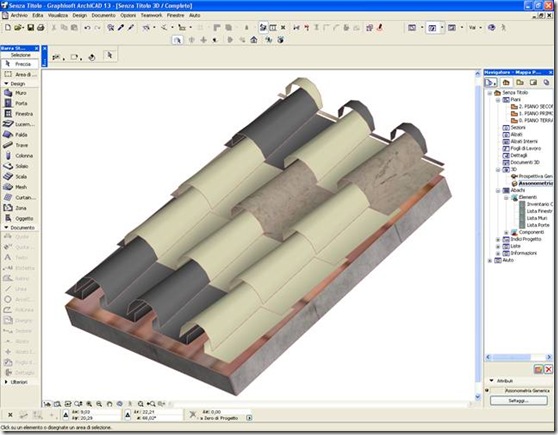

Imposto poi i materiali e le dimensioni delle tegole
clip_image016
