Tutorial una rampa con archicad 13

Un lettore del blog mi chiedeva come realizzare una balaustra in muratura per una rampa con archicad, ci sono vari modi per arrivare allo stesso risultato io utilizzerò l’oggetto mesh per creare la balaustra e con le operazioni booleane taglierò la parte inferiore.

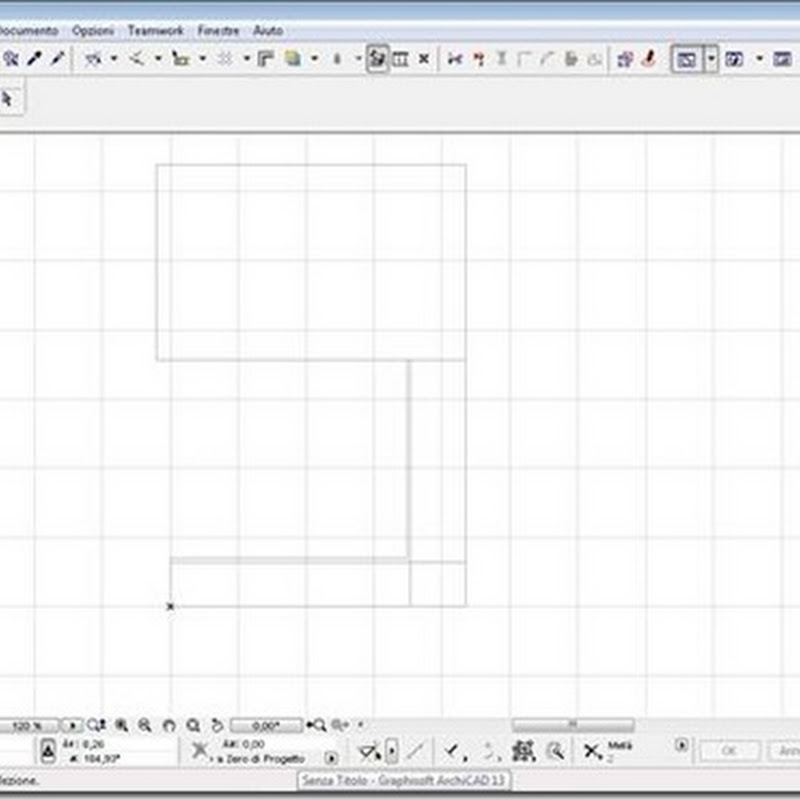

Partiamo da una sagoma della mia rampa che serve come guida per il 3dclip_image002

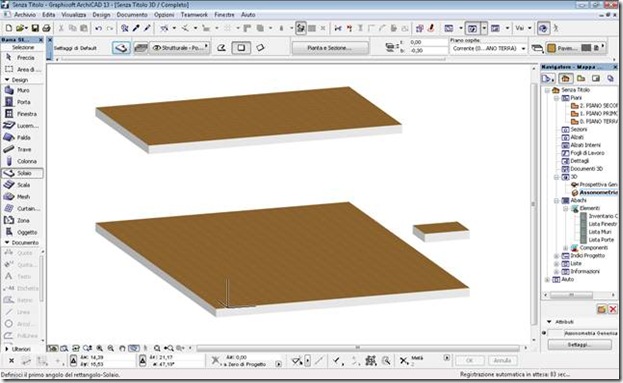

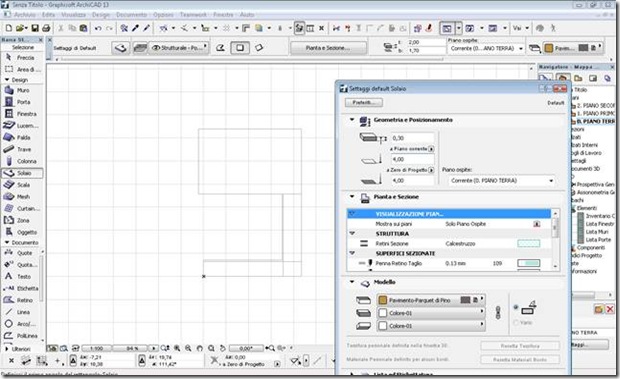

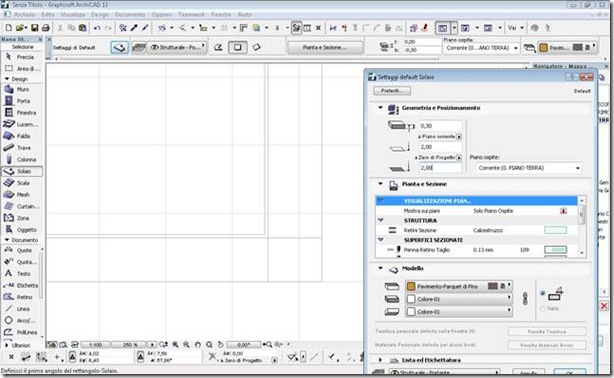

Costruisco rapidamente la rampa con due solai uno a quota 2 metri che corrisponde al primo pianerottolo della rampa, il secondo solai di smonto della rampa a 4 metriclip_image004clip_image006
Ecco le superfici da collegare tramite rampaclip_image008

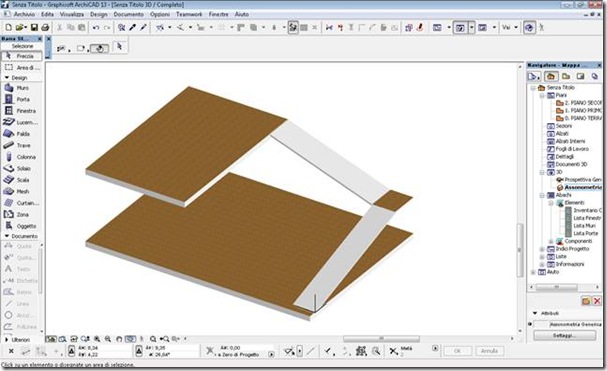

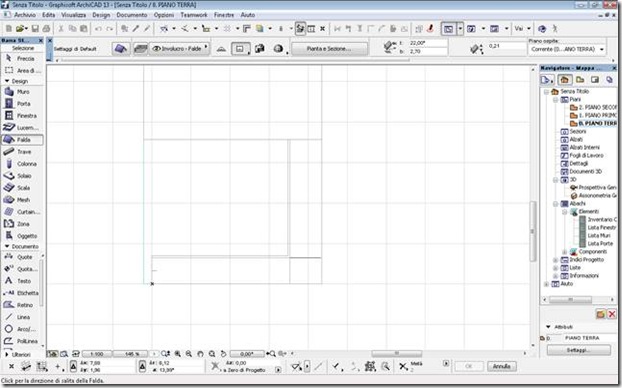

Con lo strumento falda creo le due rampe non preoccupandomi dell’angolo di inclinazione che sistemerò manualmente dal 3dclip_image010

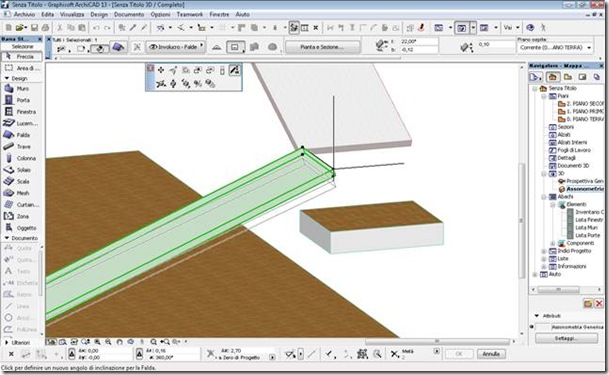

Tenendo premuto il mouse su uno dei punti di selezione della falda scelgo il comando modifica incilnazioneclip_image012
Faccio lo stesso anche per l’altra rampaclip_image014clip_image016

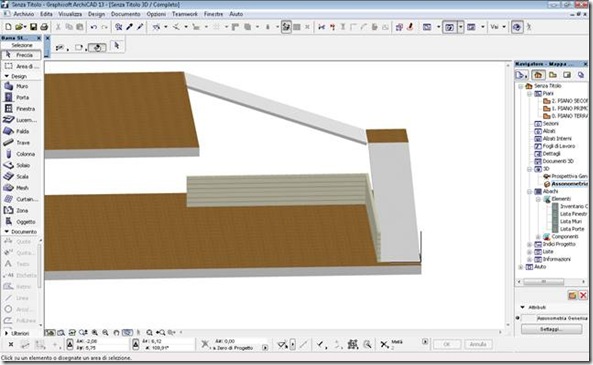

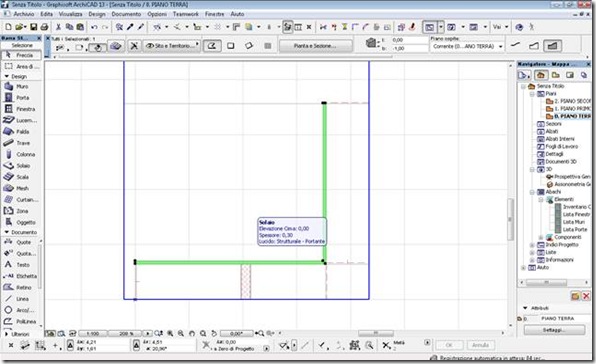

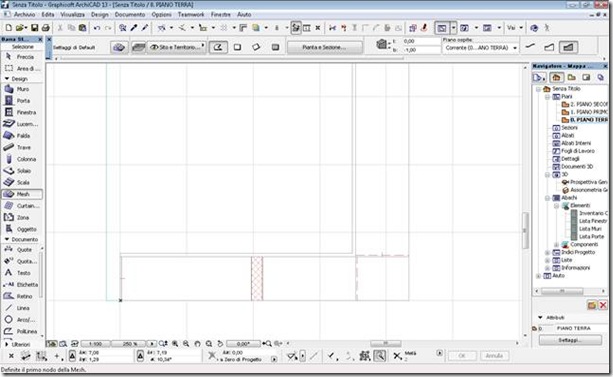

Ora con lo strumento mesh realizzo la balaustra piena, avrei anche potuto usare il muro ma in questo modo risparmio di andare a sagomare la parte superiore della balaustra usando le operazioni booleane, in qualto la mesh ha la proprieta di variare l’altitudine di ogni singolo punto cosa che non possiamo fare con il muro, creo quindi la mesh che segue il profilo interno della rampaclip_image018clip_image020clip_image022

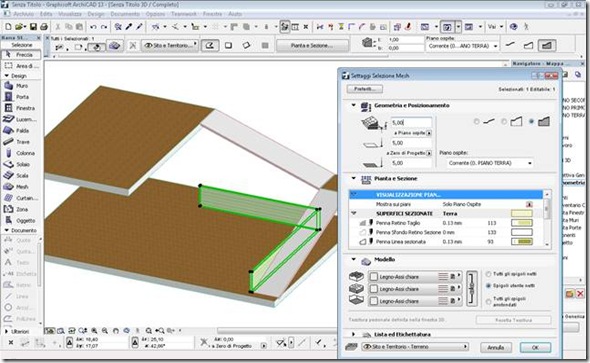

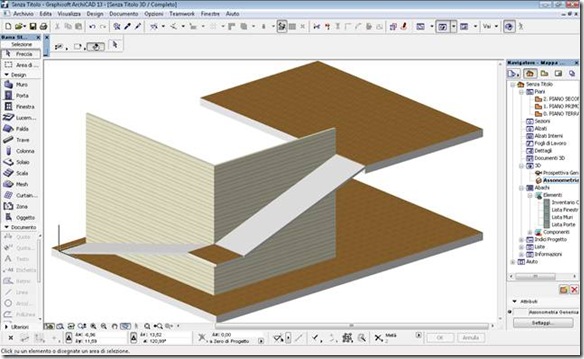

Elevo la falda di 5 metri ovvero 1 metro sopra la quota del solaio più altoclip_image024

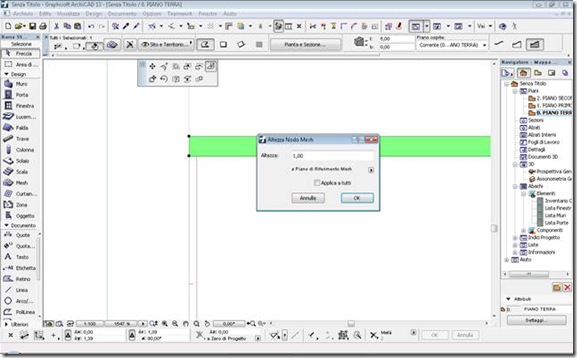

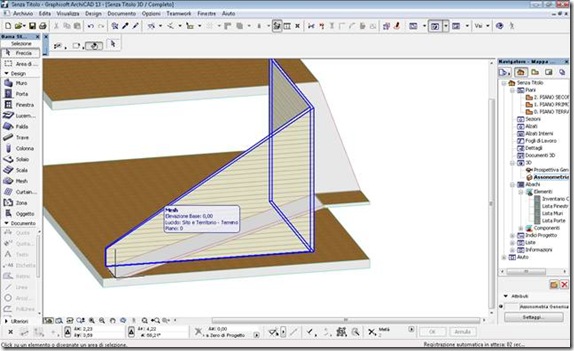

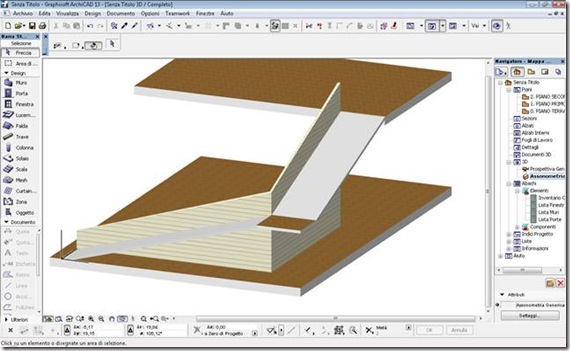

I punti superiore della mesh li abbasso manualmente come detto sopraclip_image026clip_image028clip_image030
Per sagomare la rampa inferiormente invece userò le operazioni booleane.

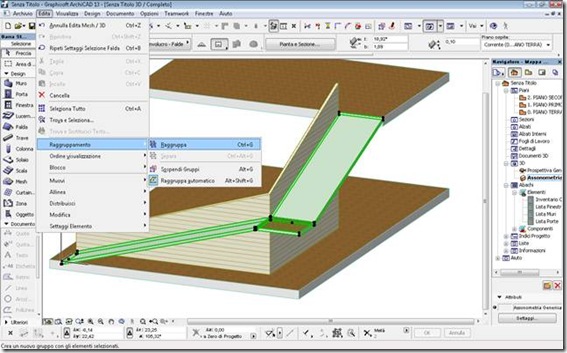

Raggruppo l’intera rampaclip_image032
E ne faccio una copia slittandola in modo tale da intersecare la balaustra, infatti affinche l’operazione booleana vada a buon fine non basta che le due superfici si tocchino ma devono intersecarsi completamenteclip_image034

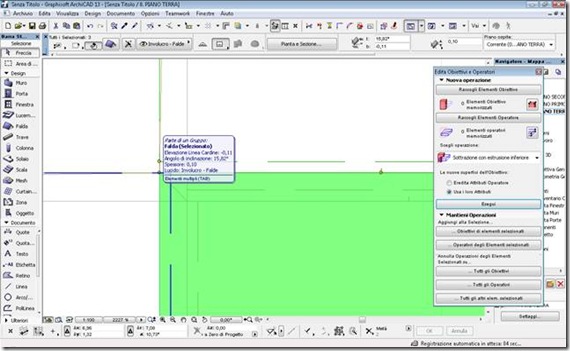

Apro il pannello delle operazioni booleane dal menu DESIGN – OPERAZIONI CON GLI ELEMENTI SOLIDIclip_image035
Seleziono la balaustra e premo raccogli elemento obiettivo

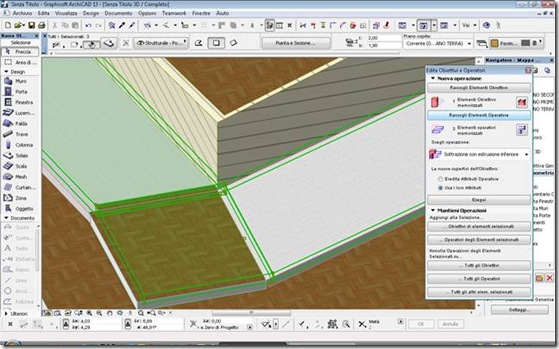

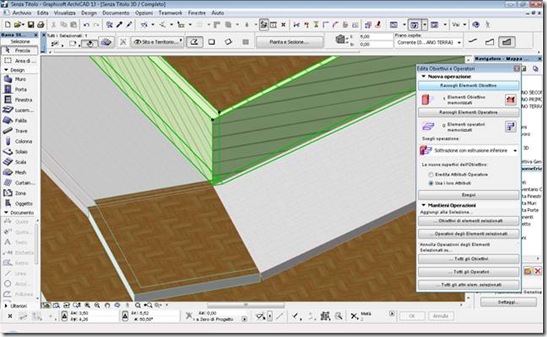

Seleziono la seconda rampa creata ad hoc e premo raccogli elementi operatori, come tipo di operazione seleziono raccogli elementi operatore e clicco si eseguiclip_image037clip_image039
La mesh viene tagliata inferiormente secondo il profilo della rampa

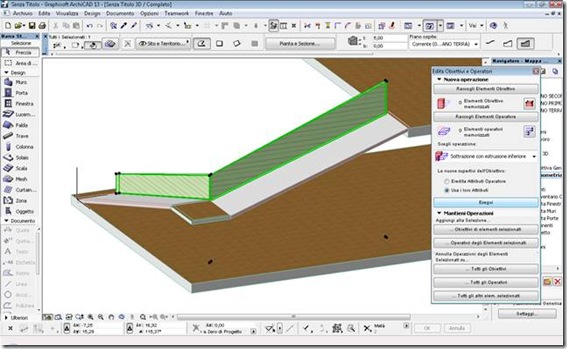

Adesso posso anche eliminare la seconda rampa che avevo creato, lasciano soltanto l’originaleclip_image041
