La funzione extrude del comando shell di archicad 15 non permette di creare solo elementi a botte come visto nei precedenti tutorial, ma attivando il tasto di forma qualunque possiamo estrudere qualsiasi tipo di linea arco o cerchio

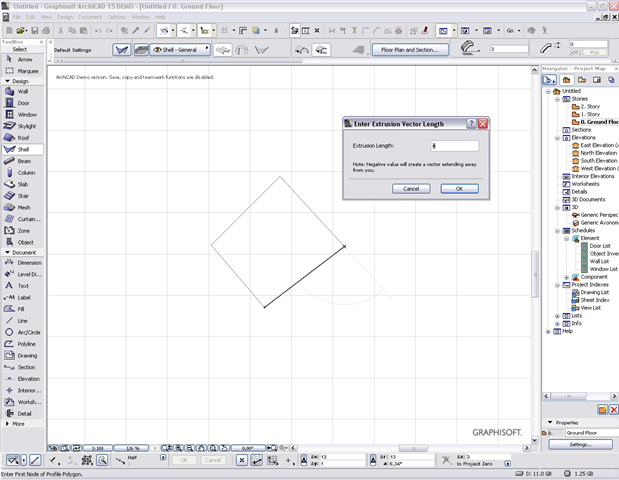

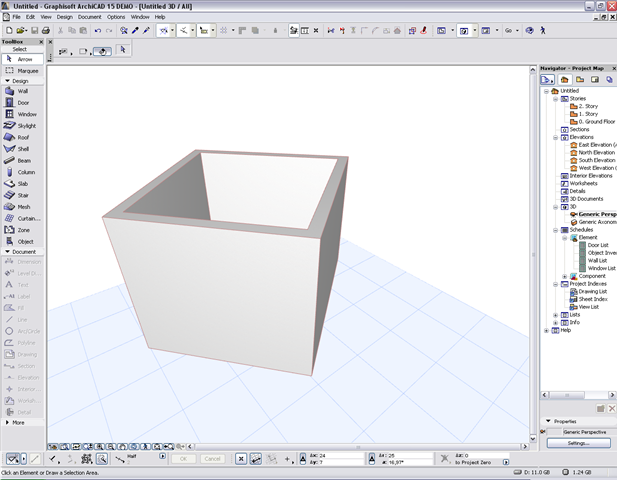

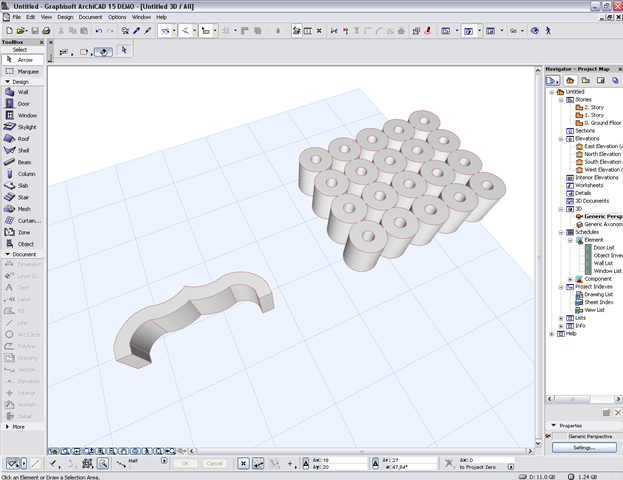

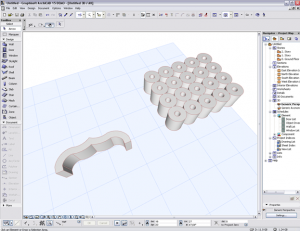

Disegniamo una forma qualsiasi, diamo un altezza di estrusione ed otteniamo l’oggetto

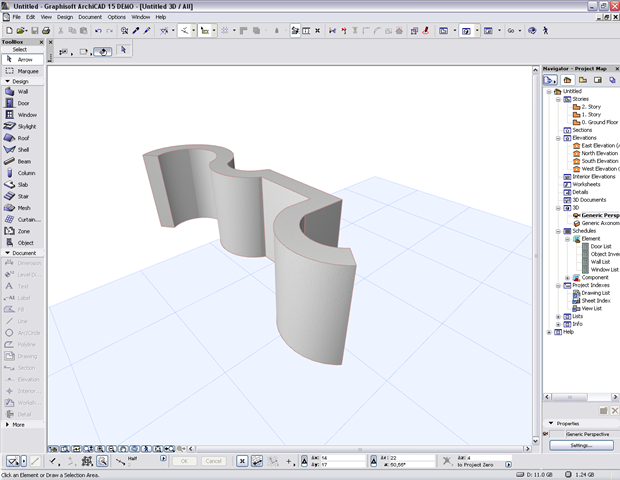

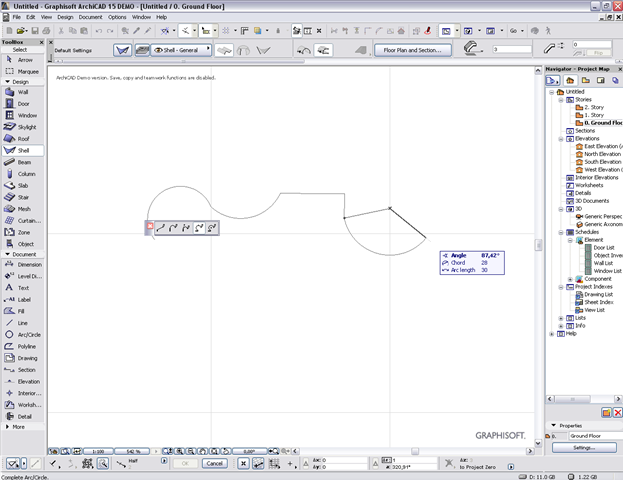

Nel tracciare la forma ovviamente possiamo alternare linee diritte a curve utilizzando il classico selettore di archicad

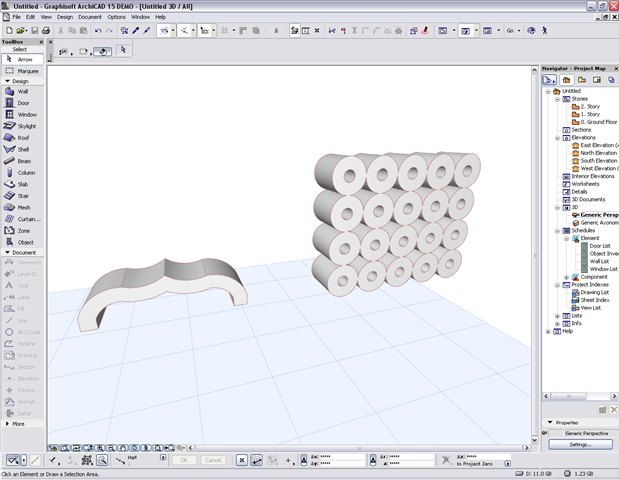

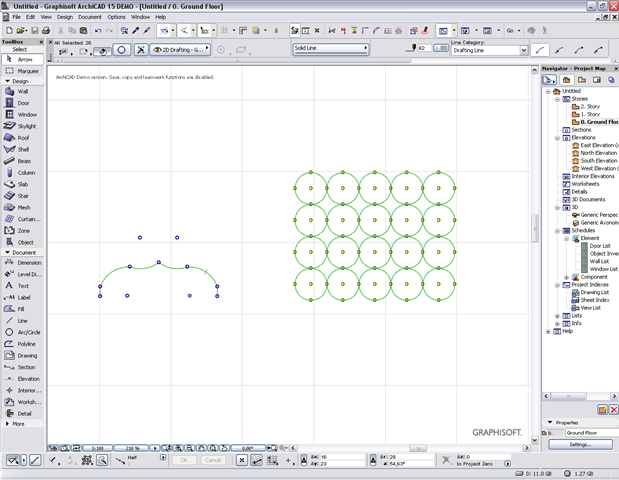

E’ possibile anche utilizzare forme 2d opportunamente raggruppate


Ma fino a qui potevamo arrivarci anche con i vecchi strumenti di archicad, soltanto che come visto nei precedenti tutorial gli oggetti shell possono essere ruotati nello spazio ottenendo interessanti soluzioni

Il comando rivoluzione consente di ottenere un oggetto 3d da una rivoluzione ovvero dalla rotazione di una forma lungo un asse

ci sono due opzioni per l’utilizzo del comando, la rotazione per creare cupole o spicchi di cupole.

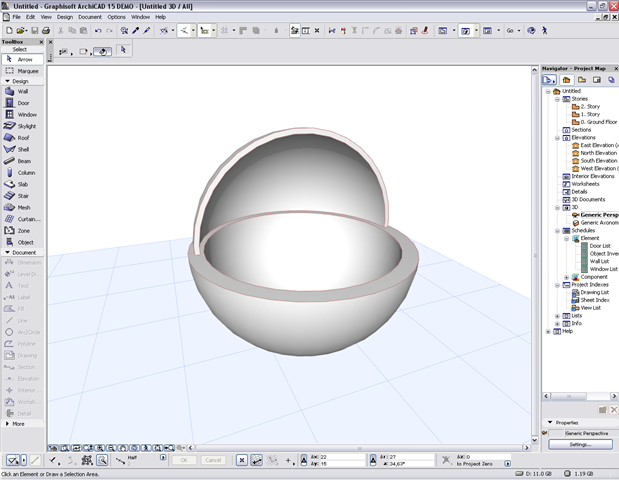

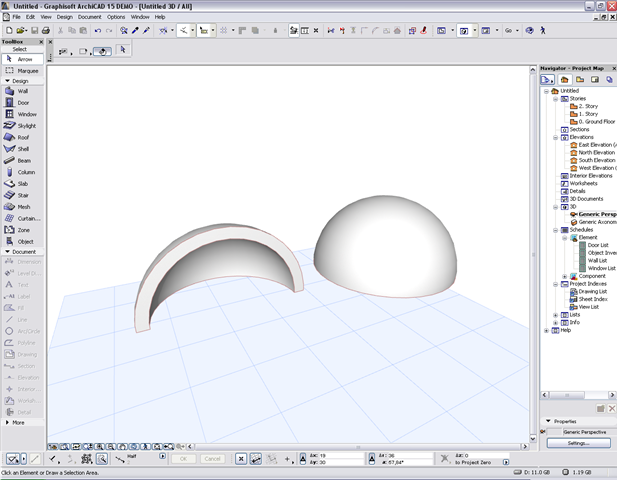

l’utilizzo è molto semplice, clicciamo nel punto centrale della cupola e definiamo l’angolo, specificando un cerchio completo si ottiene una cupola chiusa, altrimenti si ottengono degli spicchi di cupola

Ovviamente anche le cupole come tutti gli oggetti shell possono essere ruotati nello spazio, ottenendo forme particolari

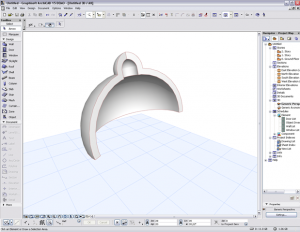

La rivoluzione di una forma qualsiasi, quindi non circolare funziona nella stessa maniera

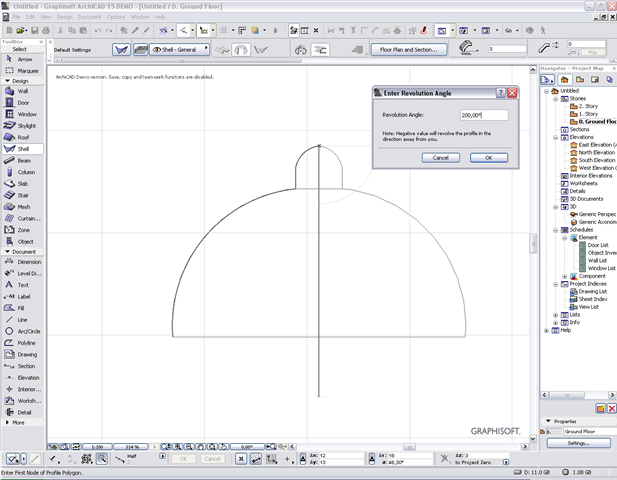

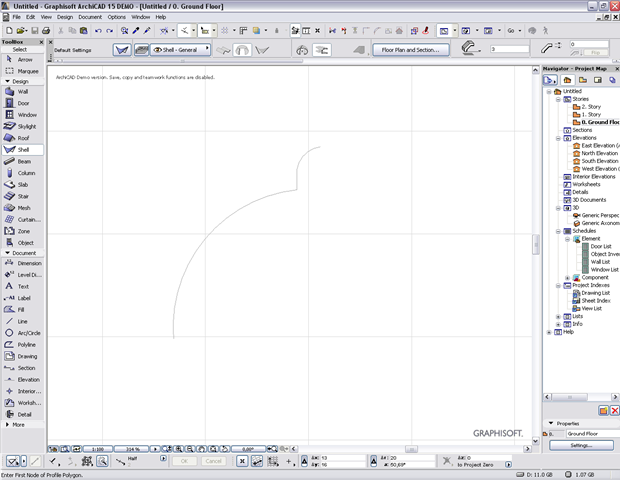

creiamo un profilo con gli strumenti 2d, raggruppiamoli e attiviamo il comando rivoluzione con forma qualsiasi

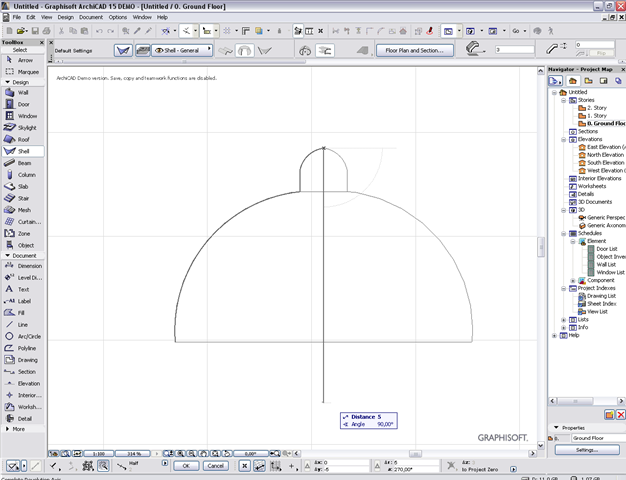

con la bacchetta magica clicchiamo sulla forma e definiamo l’asse di rivoluzione dopo di che digitiamo l’angolo della rivoluzione
