Altro test ecdl cad creato da me il file lo trovate sempre nel mio sito alla pagina download
1. Apri autocad con il file modello modello1 dalla tua cartella personale
2. Imposta:
Unità misura decimali, precisione 0.00, angolo gradi decimali, precisione 0.00
Limiti disegno primo punto (0,0) secondo punto (29.7, 21.00)
3. Crea un rettangolo con origine nei punti X=1500 Y=1700 , di dimensioni 5 x 3

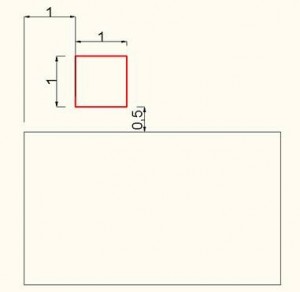

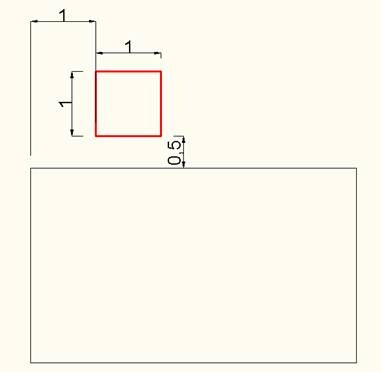

4. Disegna un quadrato come in figura
5. Copia la sedia di 2 metri usando come punto di riferimento l’angolo in altro a sinistra
6 . Specchia le due sedie rispetto all’ asse AB
6. Crea un attributo con le seguenti caratteristiche
Etichetta : tavolo
Messaggio : scegli il materiale
Default : legno
Altezza del testo : 2.5
7. Crea un blocco con il nome tavolo componibile usando come punto base x=1500 y=1703
elimina l’oggetto
8. Inserisci il blocco tavolo componibile nel punto di coordinate x1500 y1700 ruotandolo di 90 gradi ed impostando come materiale alluminio

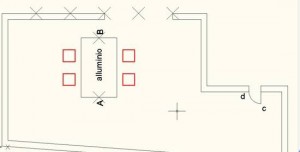

9. Crea un arco tra i punti c e d e apri l’apertura come mostrato in figura
10. Dividi la parete in 6 parti uguali ed apri un apertura tra il punto 3 e il 6 come mostrato in figura

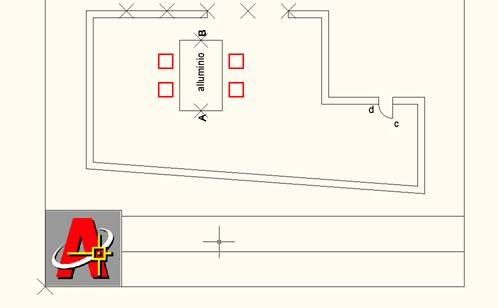

11. Inserisci l’immagine logo1 dalla tua cartella personale nel punto di coordinate x: 1490.50 y:1687.50 e scala l’immagine con riferimento in modo che il lato destro dell’immagine coincida con il lato del quadrato
12. Ritaglia l’ immagine in modo da allinearla con il lato superiore della mascherina come mostrato in misura

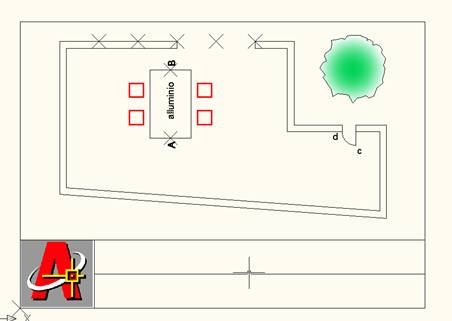

13. Crea un retino sfumato circolare all’interno dell’albero utilizzando come colore RGB (0,211,87)
14. Dividi il muro in basso in modo che la distanza tra i punti sia di 2 metri
15. Crea il layer muri con le seguenti caratteristiche
Colore 5, tipo di linea continuos, spessore 0.5
Sposta i muri sul layer muri
16. Salva l’albero in un nuovo file albero.dwg nella tua cartella personale

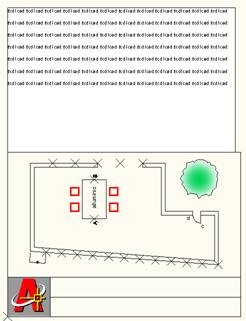

17. Inserisci come oggetto ole il file word oggetto ole contenuto nella tua cartella personale e posizionalo come in figura
18. Crea uno stile di testo chiamato write con carattere informal roman altezza 0.5

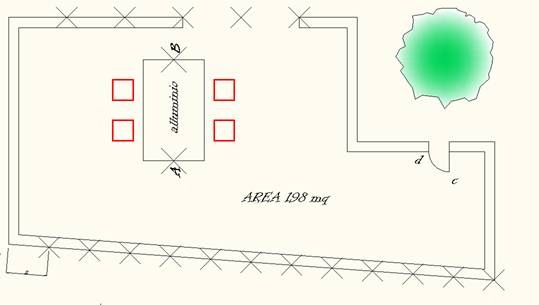

19. Calcola l area interna della casa sottraendo l area del tavolo e scrivi l’area in utilizzando lo stile di testo write
20. Salva il file nella tua cartella personale con il nome finito. dwf
