Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)

fattori di scala in architettura con autocad

Le principali scale usate in architettura sono la scala 1 a 1000, scala 1 a 500 , scala 1 a 200 , 1 a 100 , scala 1 a 50 , scala 1 a 25 , scala 1 a 20 , scala 1 a 10 , scala 1 a 5
Partendo dalla scala 1 a 100 è molto semplice con autocad scalare un disegno e ottenere tutte le altre scale
Questo è uno schema che uso di solito per spiegare la scalatura di un disegno in autocad
clicchiamo il comando scalaPrincipali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc) selezioniamo il disegno da scalare e diamo INVIO
come punto base clicchiamo uno spigolo qualsiasi ad esempio quello in basso a sinistra
a questo punto bisogna digitare il fattore di scala, vadiamo i vari casi
(normalmente chi utilizza autocad in architettura adotta la convenzione che una unità autocad vale 1 metro, quindi un quadrato di 1m x 1m in scala 1 : 100 stampato misura 1 cm x 1 cm)

Partiamo dalla scala 1 :100 dove 1 metro nella realtà vale 1 cm sulla carta da questa cerchiamo di ottenere tutte le altre scale più usate in ambito architettonico
SCALA 1:100
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)

Il metodo per ottenere tutte le altre scale partendo dalla scala 1 a 100 è molto semplice, basta scrivere come fattore di scala
100/ la scala che vogliamo adottare
ES:
SCALA 1:200 :
digito 100/200 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________
SCALA 1:500 :
digito 100/500 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)

_______________________________________________________________________________________________
SCALA 1:1000 :
digito 100/1000 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________
SCALA 1:2000 :
digito 100/2000 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________
SCALA 1:50 :
digito 100/50 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________

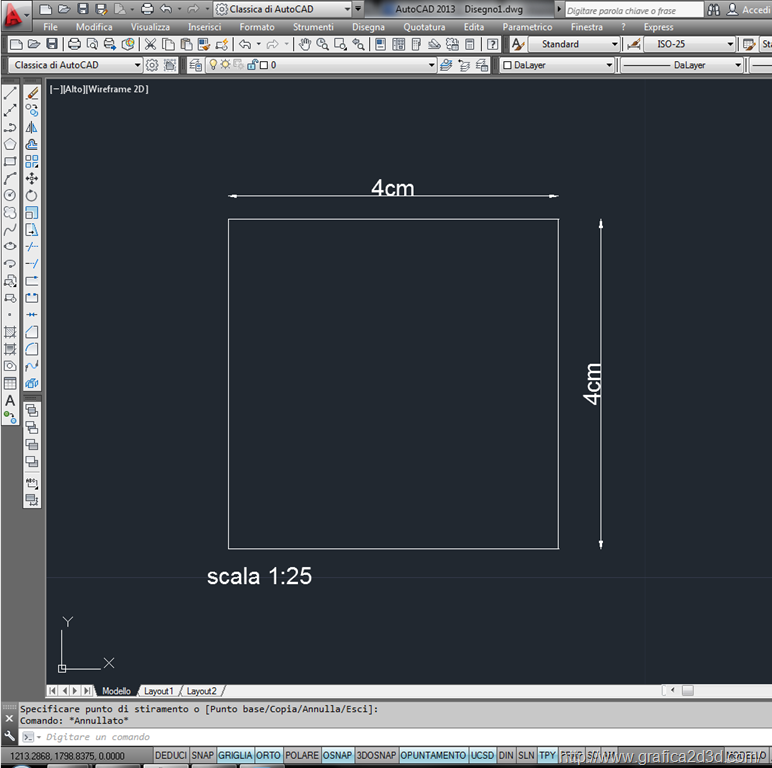

SCALA 1:25 :
digito 100/25 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________

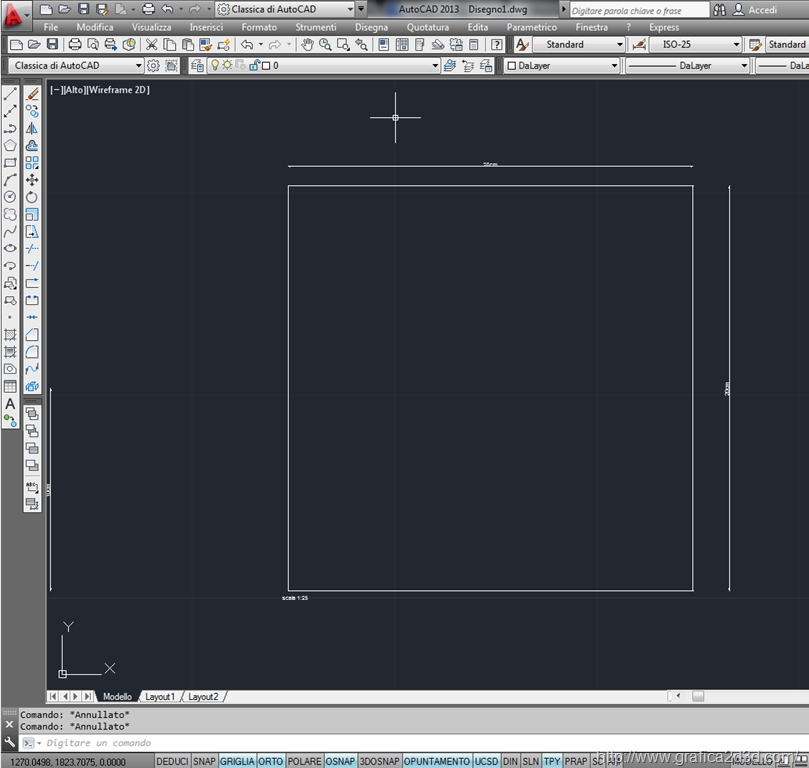

SCALA 1:20 :
digito 100/20 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________

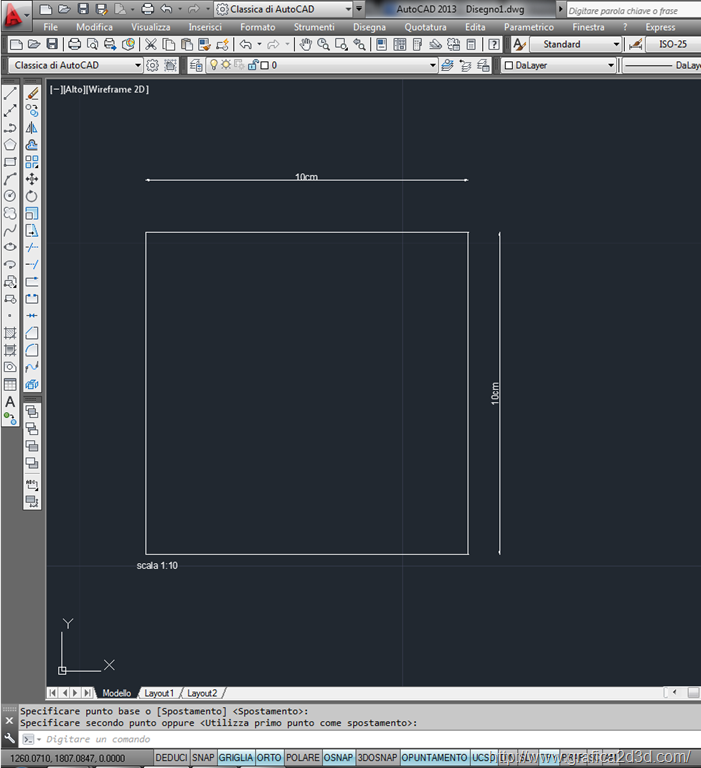

SCALA 1:10 :
digito 100/10 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)
_______________________________________________________________________________________________
SCALA 1:5 :
digito 100/5 nella riga di comando alla richiesta del fattore di scala e invio
Principali fattori di scala in architettura con autocad ( 1 a 100 , 1 a 200 , 1 a 50 , 1 a 20 ecc)

Ti è piaciuto l’articolo? Per rimanere sempre aggiornato iscriviti ai FEED

Altri articoli che potrebbero interessarti

12 comments

comments user
Anonymous

io ti amo!<br />
Rispondi
    comments user
    dario ili

    grazie mi ha piacere esserti stato d&#39;aiuto
    Rispondi
comments user
sara

Ciao, ho una domanda da farti, quando carico un’immagine su autocad e voglio portarla in scala 1:20 qual è la procedura da seguire? ho provato ad utilizzare i consigli che hai riportato sopra ma non sembrano funzionare o probabilmente sbaglio qualcosa :/
Grazie in anticipo!
Rispondi
    comments user
    gerardo

    Ciao, per l’immagine è diverso devi scalarla secondo un riferimento (una misura nota)
    Esempio devi scalare una foto di un prospetto di un fabbricato e conosci la dimensione dell’infisso,
    clicca sul comando scala, clicca sulla cornice dell’immagine, digita R (riferimento) dalla tastiera, e poi vai con il puntatore a croce sulla finesta, primo click sullo spigolo dell’infisso, secondo click all’estremità della finestra, poi digita la dimensione dell’infisso, esempio 1,40 mt.
    In questo modo hai scalato l’immagine secondo una dimensione nota, ovviamente devi tenere in considerazione che la foto che hai scattato non è perfettamente perpendicolare all’obiettivo della fotocamera, quindi devi considerare tutte le distorsioni dell’immagine.
    Con questo voglio dirti che quella quota di 1,40 sarà sempre 1,40, ma le altre che andrai a verificare, per esempio lo spessore del solaio (che in realtà sarà 30cm) sulla foto misurerà 28cm o 32cm…..
    Ciao
    Rispondi
comments user
Valentina

Per il contrario invece? Un disegno scala 1.50 riportarlo 1.1?
Rispondi
    comments user
    gerardo

    Per il contrario farai il procedimento inverso.
    quindi per portarlo in scala 1:50 da una scala 1:100, farai 50:100= 0.5, quindi il tuo fattore di scala sarà 0,5.
    Ciao
    Rispondi
comments user
marcello

ho un lotto da 750 mq, le dimensioni vere e proprie dell’area in cui devo fabbricare sono racchiuse in 15×25,vorrei sapere in scala 1:50 quando verrà il mio disegno in pianta?
Rispondi
    comments user
    dario

    Ciao, in scala 1:50 un lotto di 15mx25m e un rettangolo di 30 x 50 .
    anche se sarebbe piu corretto disegnare sempre in scala 1:100 e poi stampare in scala 1:50
    Rispondi
comments user
Sara

ti amo pure io
Rispondi
    comments user
    admin

    🙂
    Rispondi
comments user
cava

per passare dalla scala 1:2000 a 1:100, per quanto devo moltiplicare?
Rispondi
    comments user
    admin

    il modo piu facile è passare prima a scala 1:1000 raddoppiandolo e poi da 1000 passi a 100 aumentandolo di 10 volte
