revit 2019 creare un edificio con le volumetrie

revit 2019 creare un edificio con le volumetrie

Durante il corso di revit che sto tenendo in questi giorni stiamo esaminando lo strumento volumetria

Che permette di modellare edifici anche di forma particolare

Le volumetrie sono un approccio particolare alla modellazione, si crea prima un solido come volume e poi si trasforma in un edificio

Vediamo come realizzare un edificio del genere

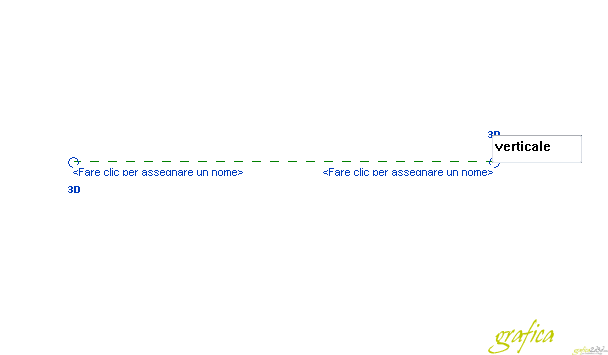

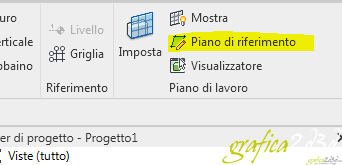

Creiamo un piano di riferimento verticale

Creiamolo nel piano terra in modo che sia verticale e chiamiamolo verticale

Questo piano ci servirà successivamente

Ora creiamo la volumetria

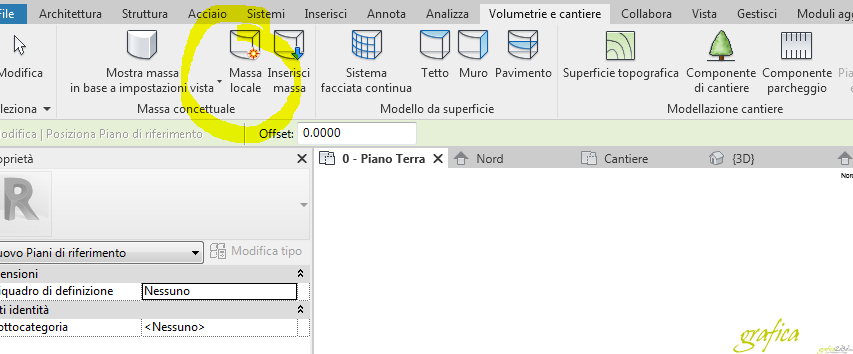

Volumetria massa locale

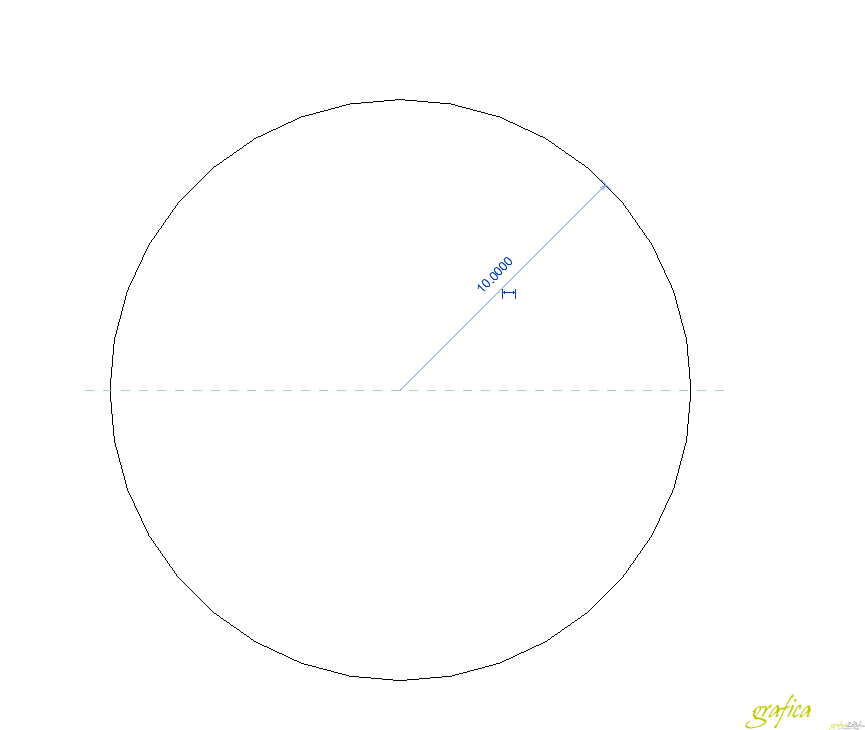

Disegniamo nel piano terra un cerchio di 10 metri

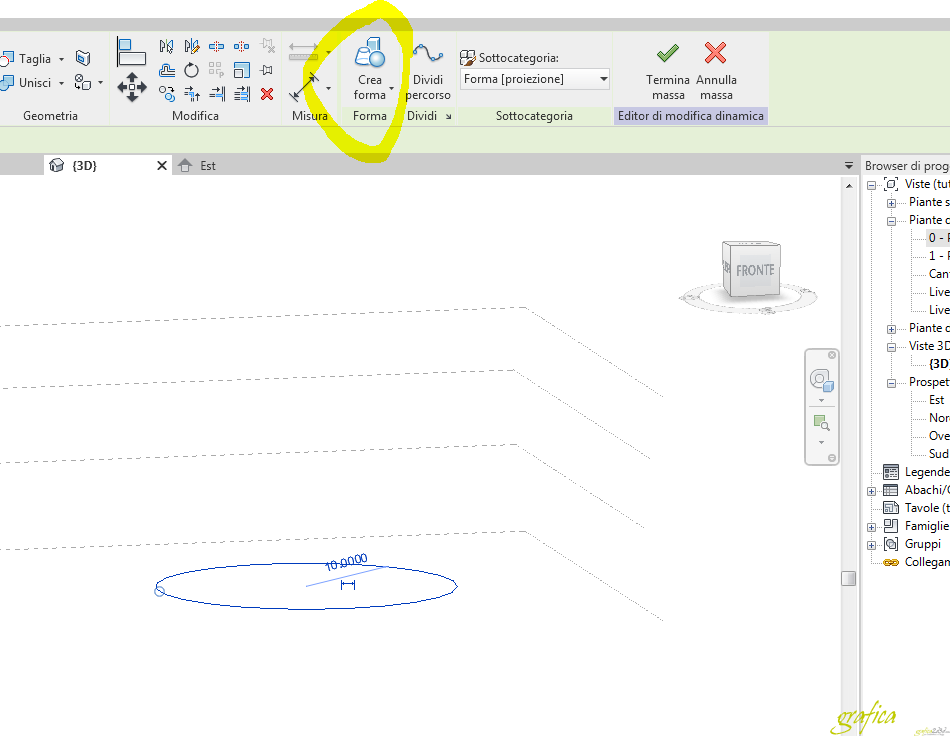

Selezioniamo il cerchio e scegliamo crea forme

Lo strumento volumetria in base a cio che è selezionato in 2d sceglie lo strumento 3d da utilizzare

Nel caso di una linea chiuso crea un estrusione

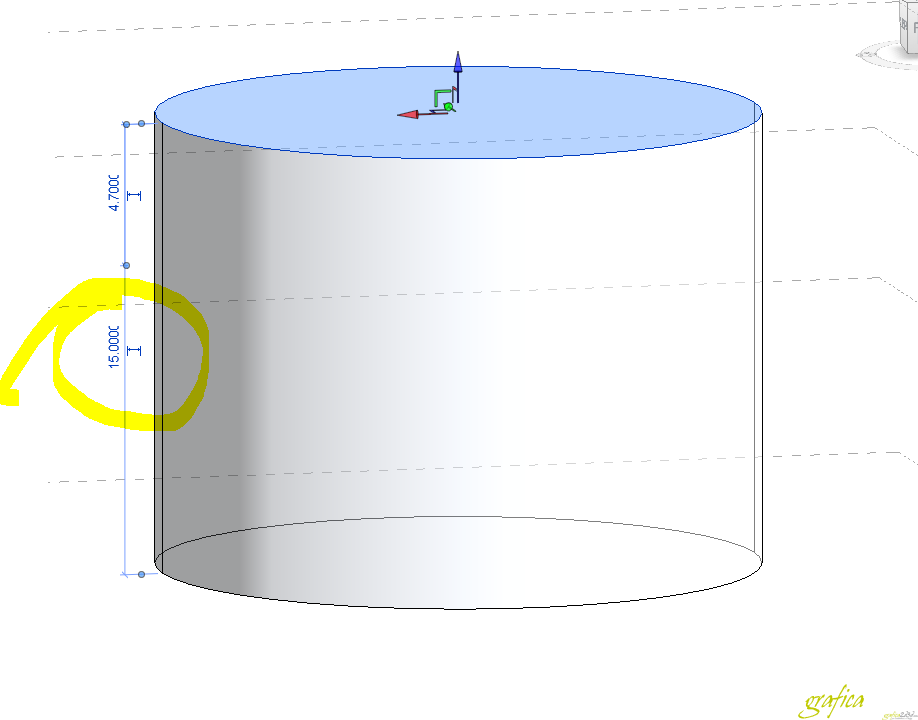

Selezioniamolo e impostiamo l altezza a 15 metri

Ora dobbiamo create lo svuotamento che darà all edificio la forma di un vulcano

Entriamo le piano verticale creato all inizio del tutorial

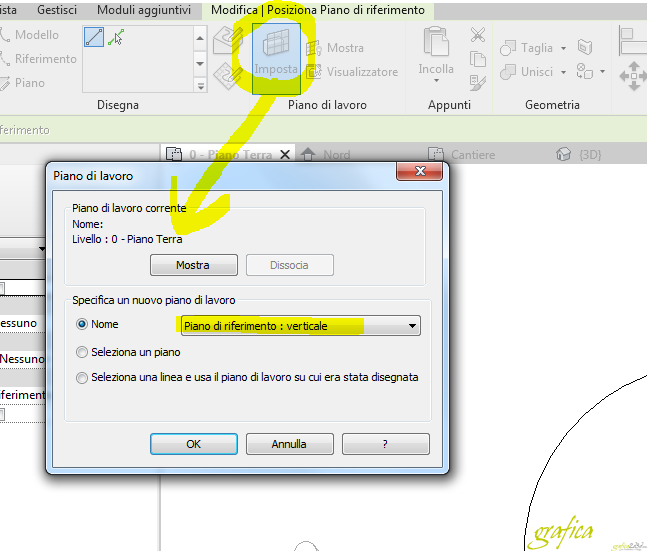

Da imposta apriamo il pannello piano di lavoro e scegliamo piano verticale

Entriamo come proposto nel prospetto nord

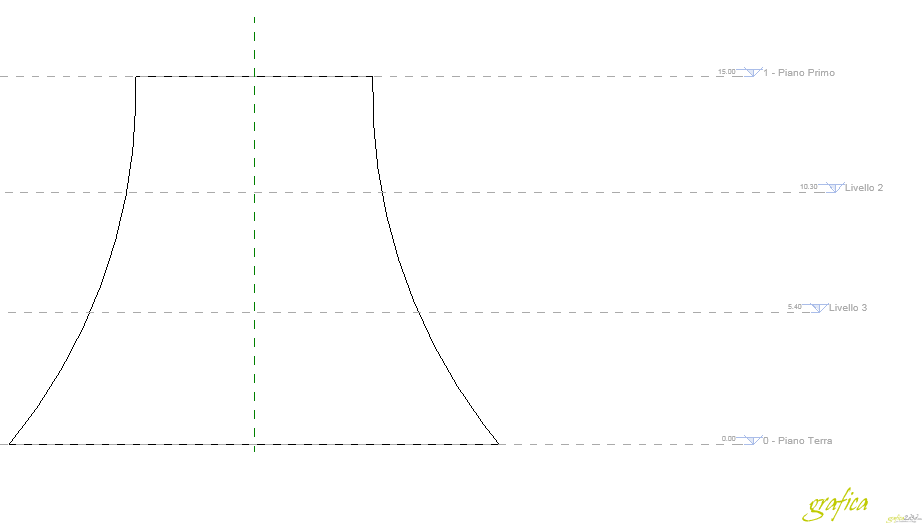

E disegniamo questa forma

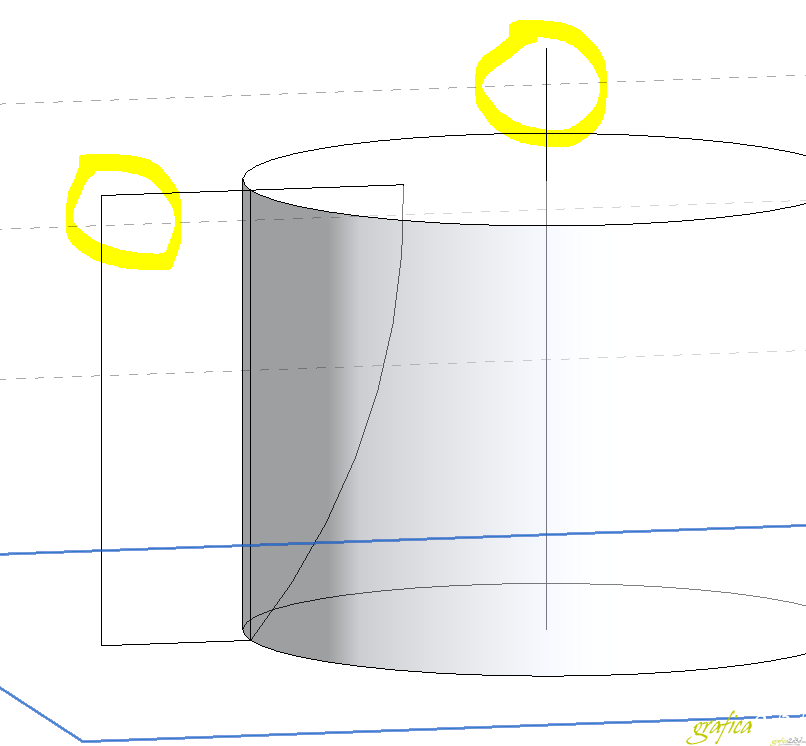

Ho disegnato una linea verticale al centro del cilindro e una forma chiusa come in figura, nel tutorial nn mi interessa tanto delle misure ovviamente voi inserite le misure esatte del vostro edificio

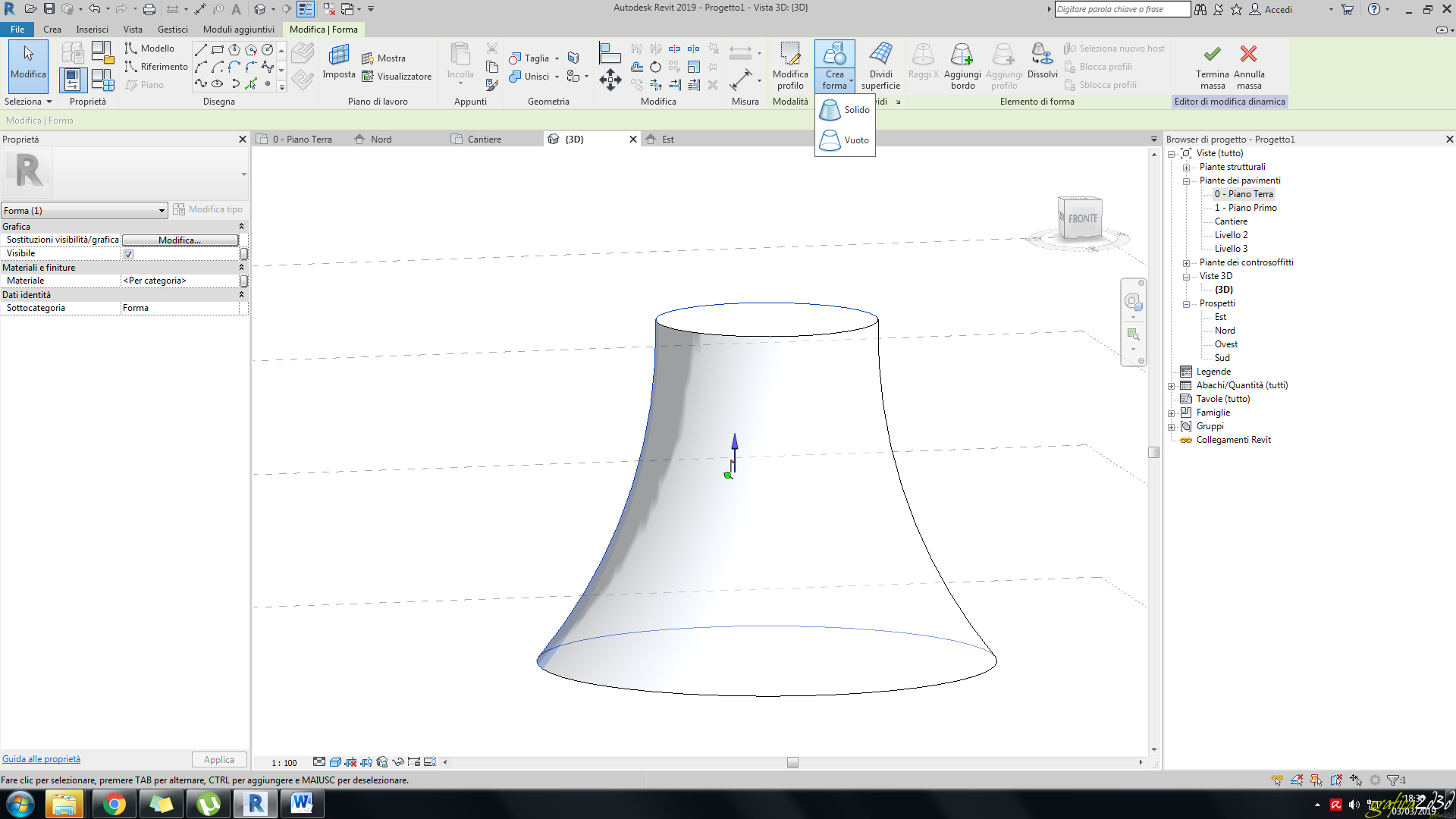

Seleziono ura le due forme 2d e scelgo stavolta vuoto

Il comando trovando un profilo chiuso e una linea capirà che deve creare una rivoluzione della forma chiusa rispetto all asse e farà una sottrazione perche ho scelto crea vuoto

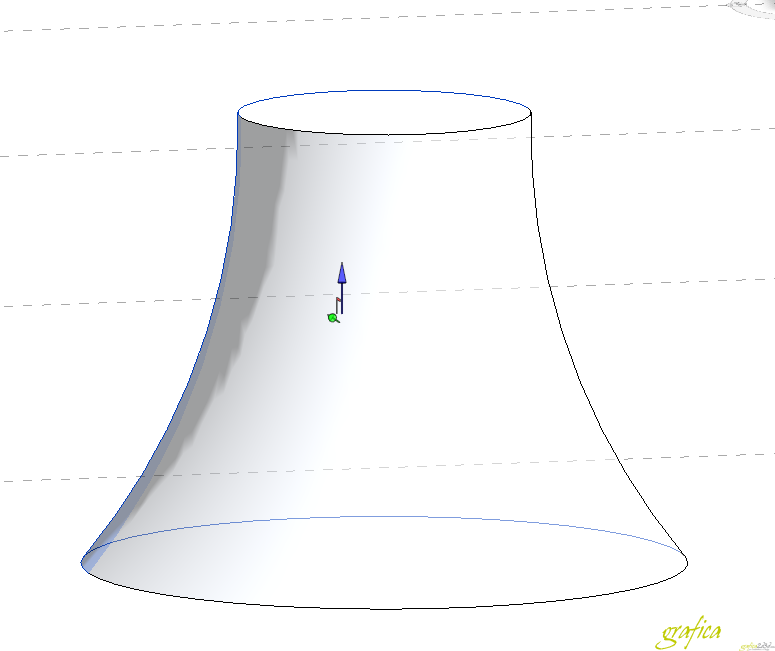

Ottengo questa volumetria

Da questa posso creare il mio edificio

Nel settaggio dei livelli creo tutti i livelli del mio edificio

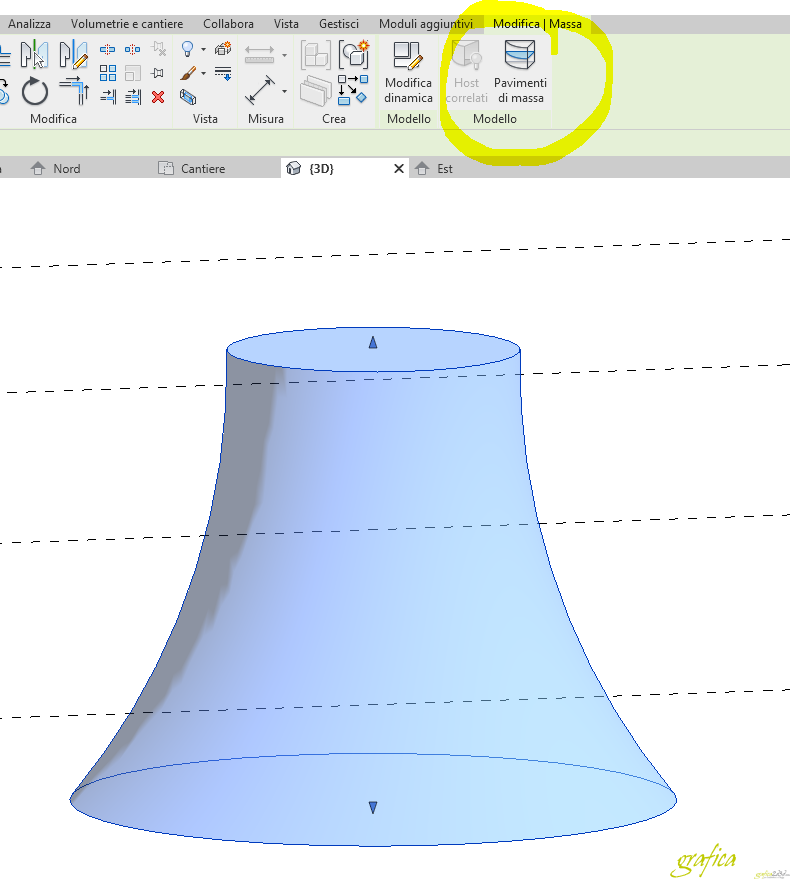

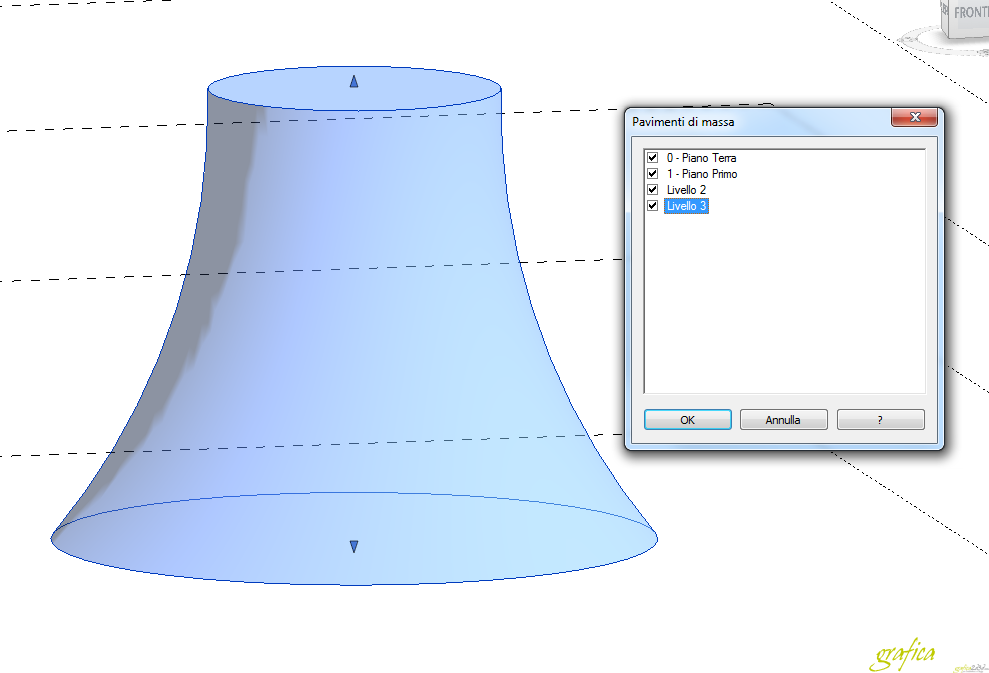

Seleziono la massa e scelgo pavimenti di massa

spunto tutti i livelli che voglio convertire in pavimento

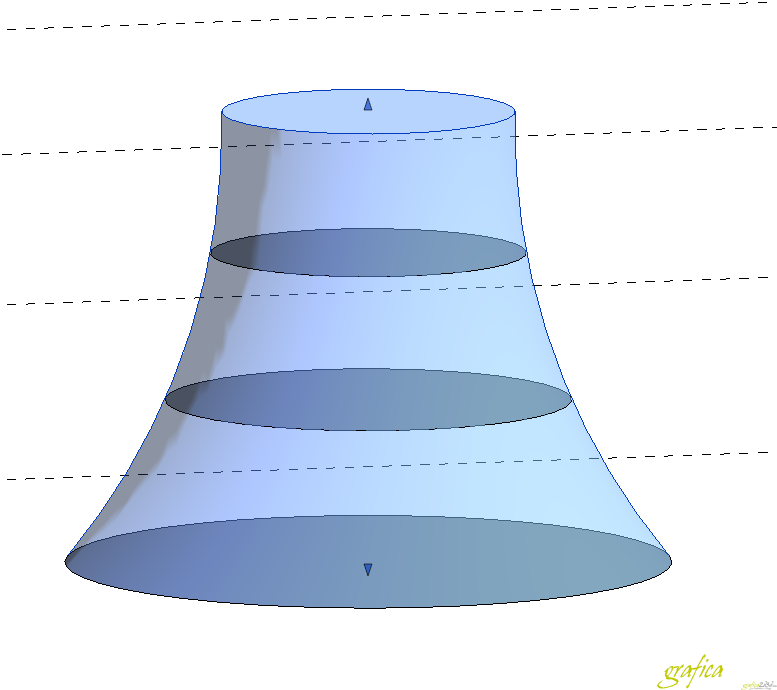

Ottengo dei pavimenti di massa senza spessore

Per convertirli in pavimenti normali

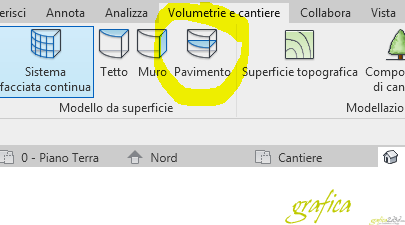

Dalla scheda volumetria scelgo pavimenti e clicco sulle superfici prima create

E scelgo crea pavimento

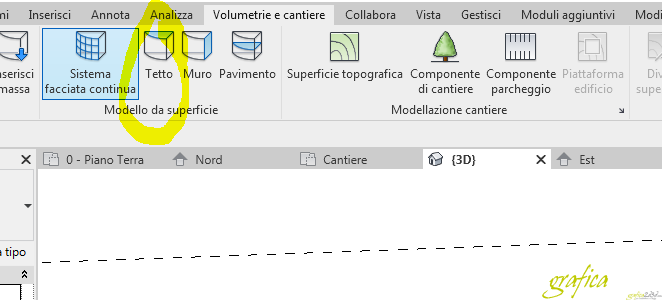

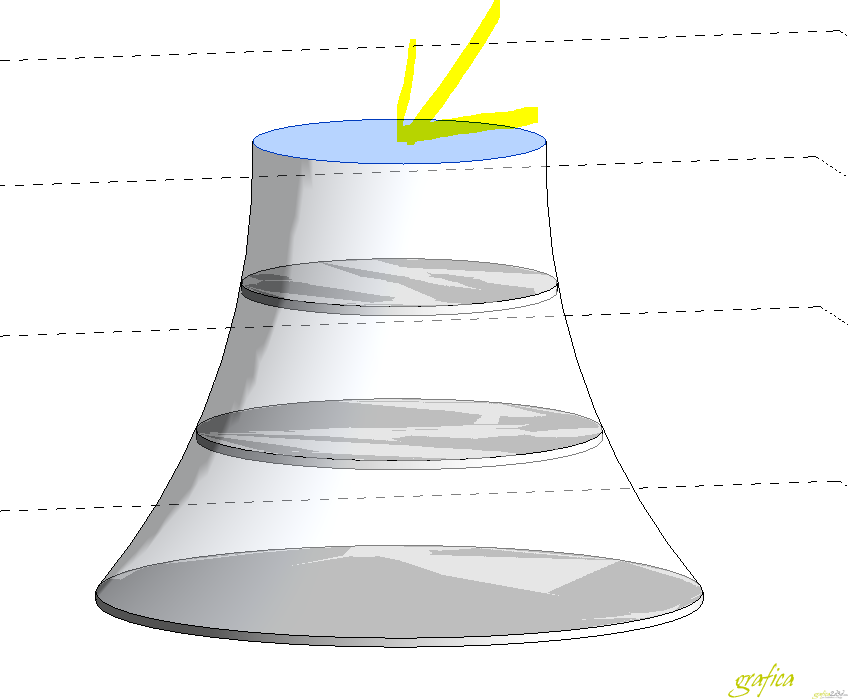

Ora creo il tetto da volumetria scelgo crea tetto

E clicco sulla superfice sul tetto

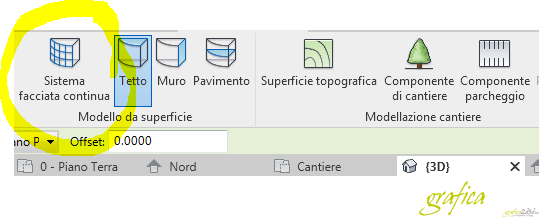

Per finire scelgo sempre da volumetrie un sistema di facciata continua

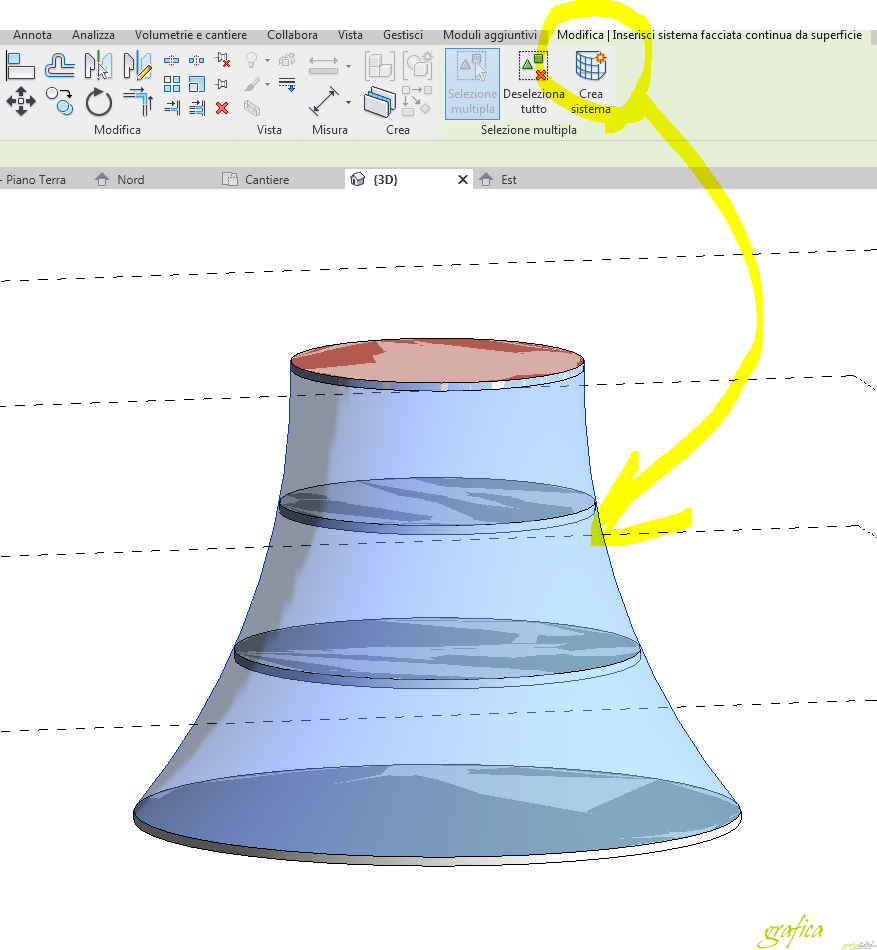

E clicco sulle faccie laterali e dlicco su crea sistema

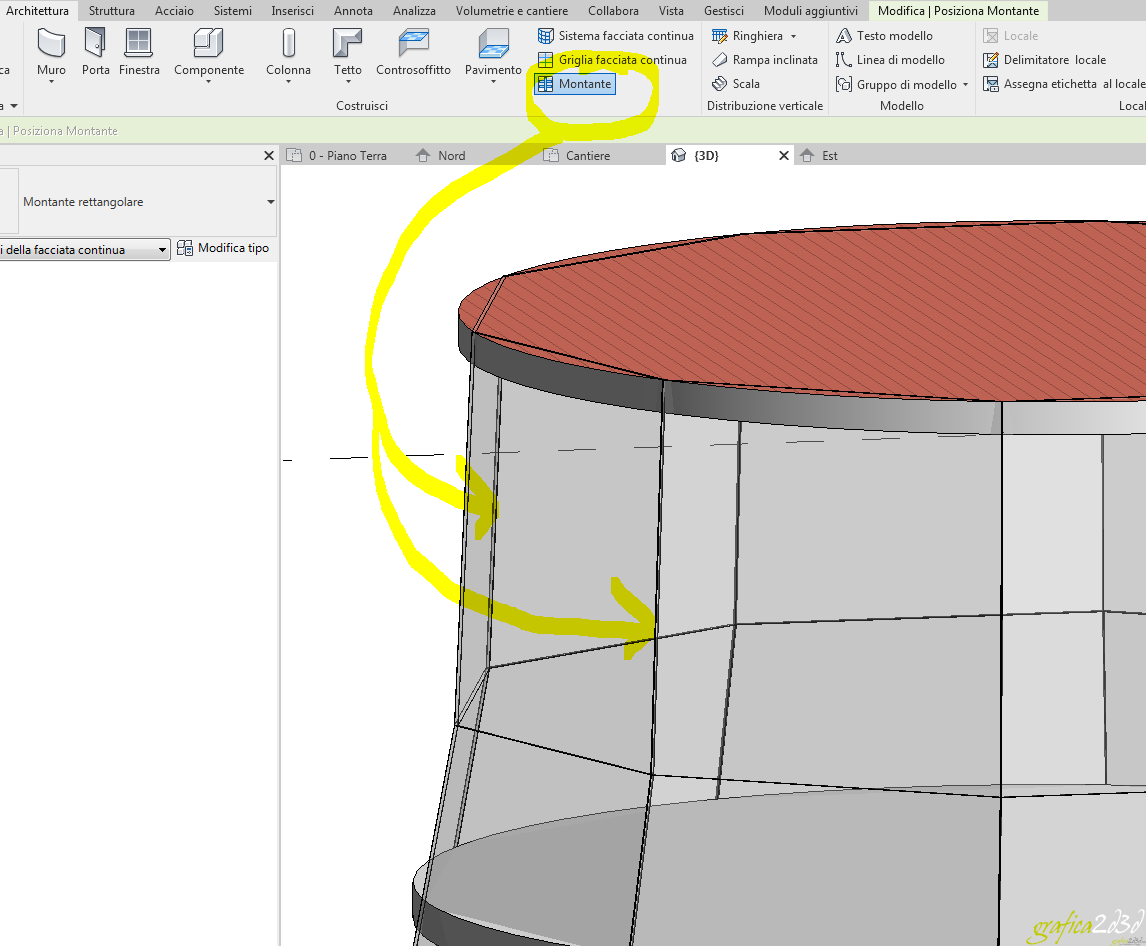

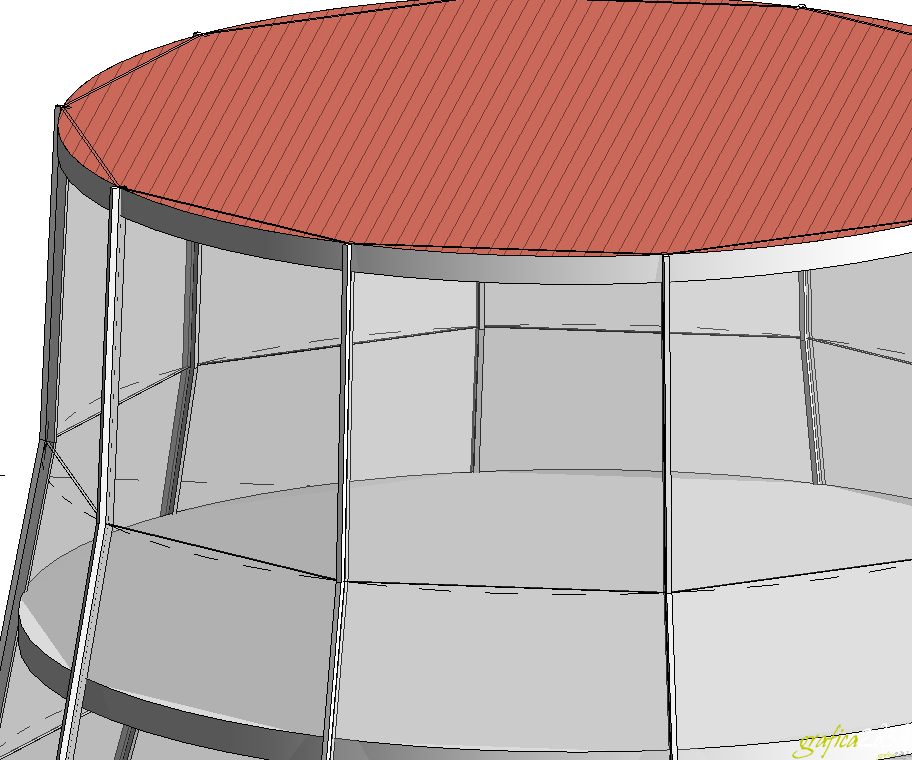

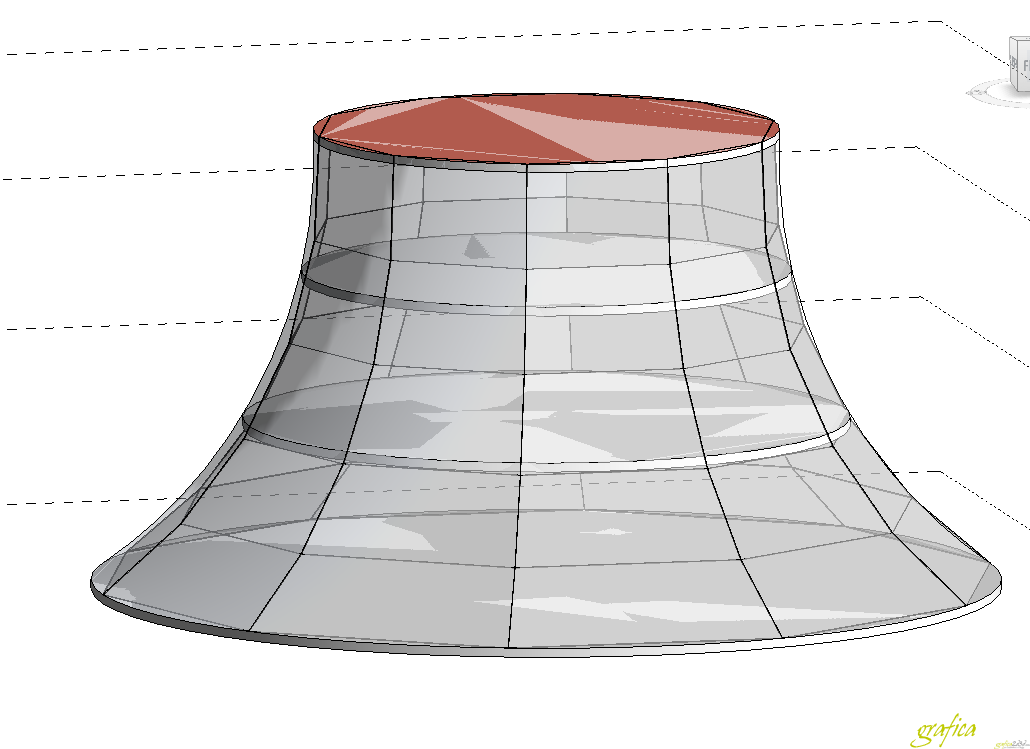

Da architettura montante posso aggiungere dei montanti alla mia struttura
