In questo tutorial vediamo come impostare con revit la linea ubicazione muro.
In programmi tipo revit che consentono di creare automaticamente oggetti muro composti dalle 2 linee è necessario impostare correttamente la posizione della linea di ubicazione delle pareti,.
Il rischio è che altrimenti l’immissione delle dimensioni dei muri sarà errata.

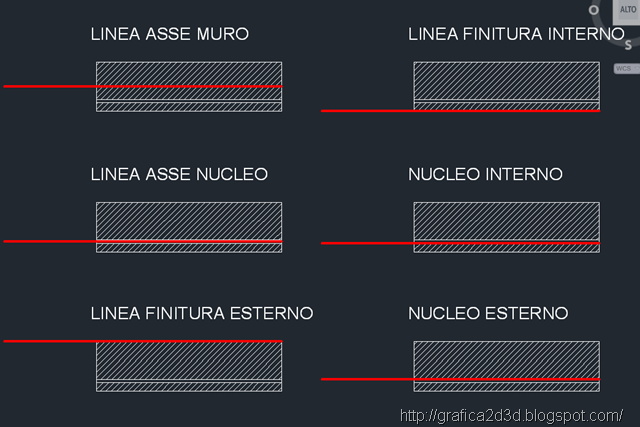

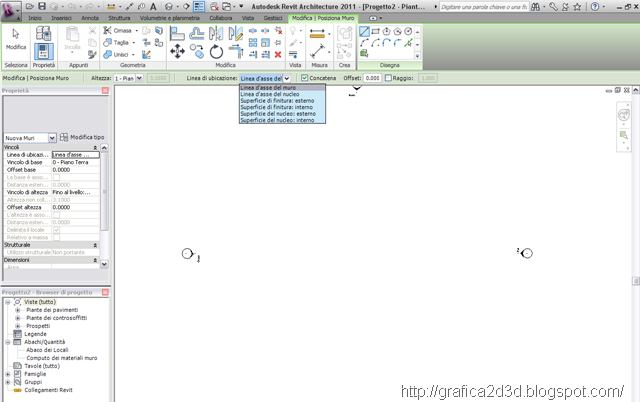

ci sono 6 modalità di impostazione della linea di ubicazione
LINEA D’ ASSE DEL MURO
LINEA D’ ASSE DEL NUCLEO
SUPERFICE DI FINITURA ESTERNA
SUPERFICE DI FINITURA INTERNA
SUPERFICE DEL NUCLEO ESTERNO
SUPERFICE DEL NUCLEO INTERNO
I concetti da chiarire sono:

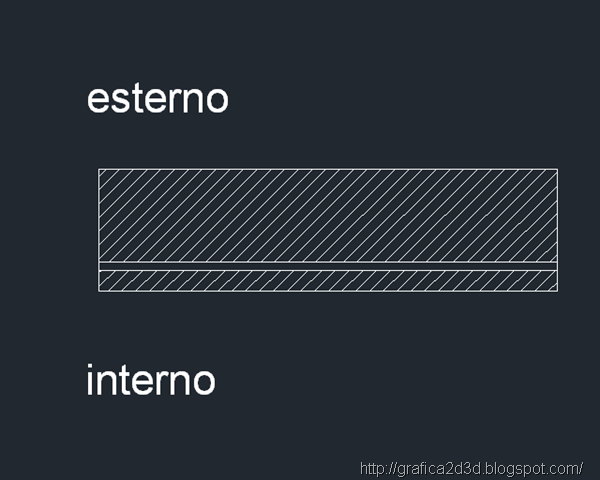

1. In revit un muro ha un interno ed un esterno
Solitamente inserendo sempre i muri in senso orario, il lato esterno del muro sarà sempre verso l’alto

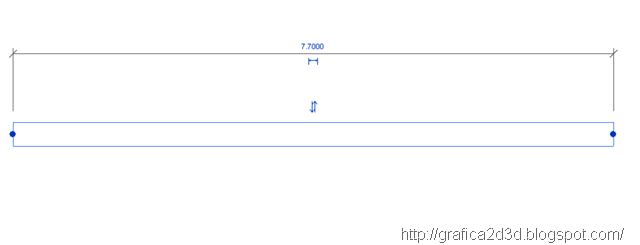

Quando clicchiamo su un muro ci appare una doppia freccina, che serve ad invertire l’esterno con l’interno e viceversa
2. In revit esiste in concetto di nucleo del muro che non sempre corrisponde al centro del muro, ma dipende dagli strati che ci sono all’interno, ma ne parleremo meglio nel prossimo tips revit
