tutorial sketchup 9 : i comandi misura, quota, goniometro, testo
lo strumento misura serva a prendere la misura tra due punti,
premuto il tasto basta semplicemente cliccare sui due punti per leggere la misura
visualizzabile sia nel quadro di disegno accanto al secondo punto
sia nella casella in basso a destra
lo strumento quota inserisce invece una quota nel disegno
per modificare le caratteristiche delle quote andiamo nel menu
FINESTRA – INFORMAZIONI MODELLO
dal pannello informazione modello possiamo impostare le caratteristiche delle quote
il carattere, il colore, l’aspetto delle direttrici, l’allineamento del testo alla direttrice
queste modifiche però riguardano le modifiche successive.
per modificare le quote gia create dobbiamo selezionarle, tasto destro, informazione entità
le modifiche fatte in questo pannello hanno effetto immediato sulle quote selezionate
lo strumento goniometro serve a conoscere l’angolo tra due linee
cliccato sul comando clicchiamo prima nel centro ed in sequenza sul vertice della prima e della seconda linea di cui vogliamo conoscere l’angolo, che ci apparirà nella solita finestrella in basso a destra

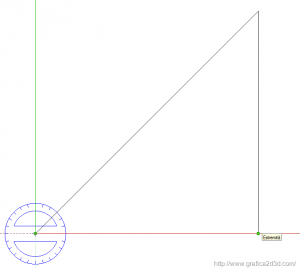

primo punto
secondo punto : leggo l’angolo in basso a destra
lo strumento testo serve per l’appunto ad inserire del testo nel disegno
il suo uso è banale basta semplicemente cliccare sul comando cliccare nel punto in cui inserire il testo, rilasciare e scrivere quello che ci pare
da notare che se usiamo il testo su una figura

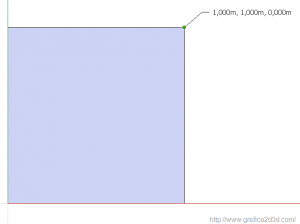

posizionando il testo su uno degli spigoli, automaticamente ci appare la misura dei due lati e della altezza dell’oggetto
posizionando al centro della figura il testo ne otteniamo automaticamente l’area

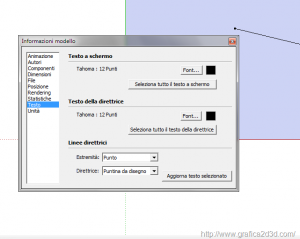

anche il testo come le quote possono essere modificate dl menu FINESTRA – INFORMAZIONI MODELLO
informazioni modello
