Realizziamo questa piastra metallica con solidworks
Entro nel piano frontale

Disegno un rettangolo 107 x 11

Disegno due cerchi da 30 e 38 mm nella mezzeria del rettangolo

Con accorcia entità pulisco lo schizzo e riduco a 5 mm l’ altezza del rettangolo

Estrudiamo lo schizzo di 48

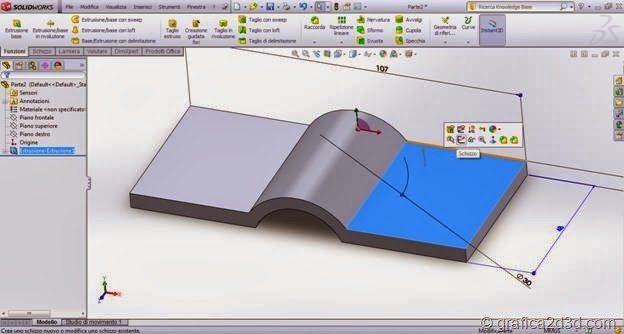

Entriamo nello schizzo della faccia del solido

Disegniamo un rettangolo a casaccio

Ora attaverso i vincoli vincoliamo i bordi del rettangolo ai bordi della piastra e diamo al rettangolo un lato inferiore di 5 mm

Estrudiamo di 41 la base del rettangolo appena fatto
entriamo nello schizzo di questa faccia

Disegniamo un asola di questa dimensione

Usciamo dallo schizzo e con un taglio estruso foriamo la piastra

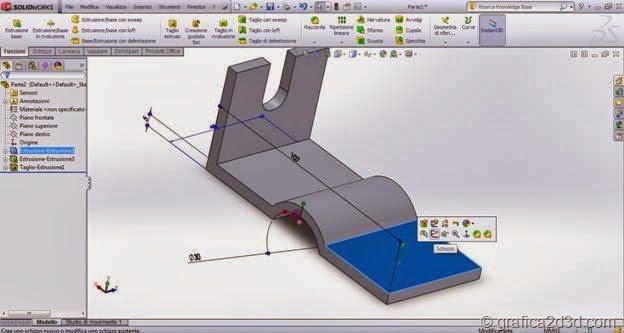

entriamo nello schizzo di questa faccia
creiamo due cerchi in questo schizzo cosi dimensionati
con un taglio estruso foriamo la piastra
entriamo nello schizzo del piano superiore
creiamo un foro con le dimensioni indicate sotto e usciamo dallo schizzo
con un taglio estruso foriamo la piastra
con raccorda raccordiamo di 5 mm questi spigoli
stessa operazione per questi spigoli
ecco la piastra finita
