Ottenere un alzato pulito senza linee interne sopratutto in corrispondenza dei vari solai non è immediato in archicad.
Per i programmi BIM tipo archicad o revit la parte riguardante il 2d viene spesso tralasciata ma quando bisogna stampare tavole in 2D si creano molti problemi di linee

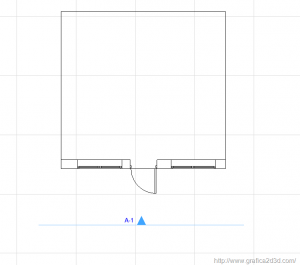

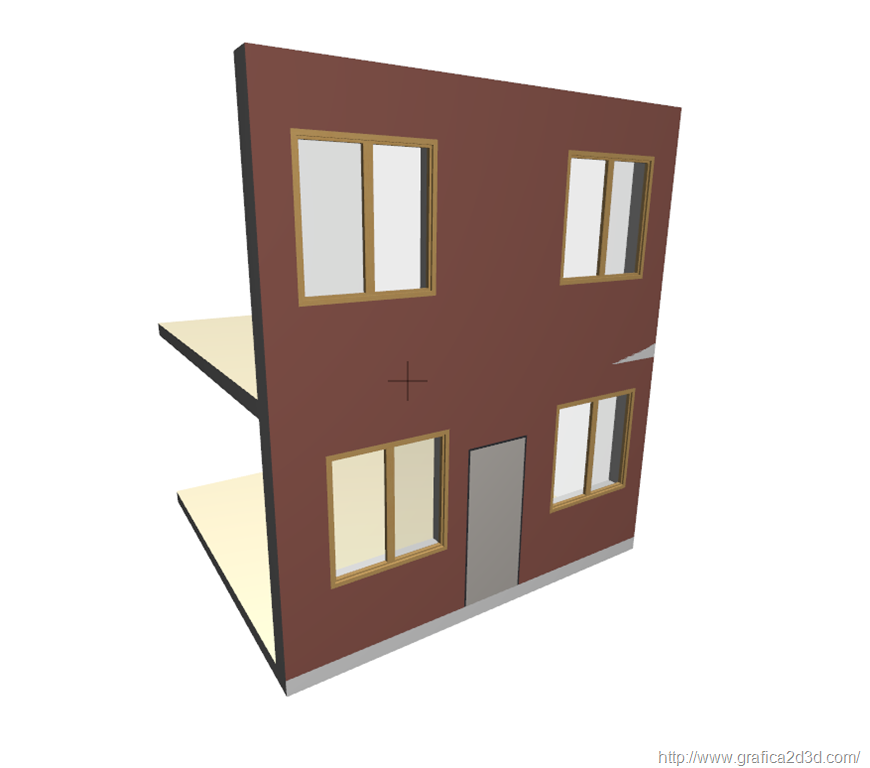

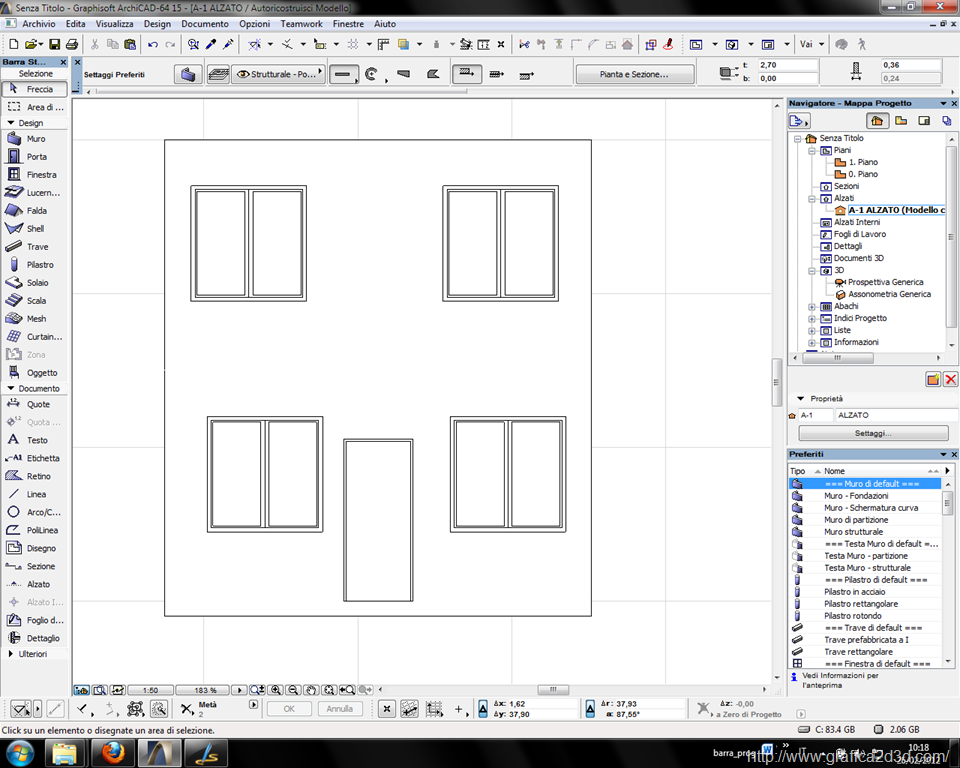

creiamo un semplice 3d, ci interessa una sola facciata, creiamo un alzato esterno

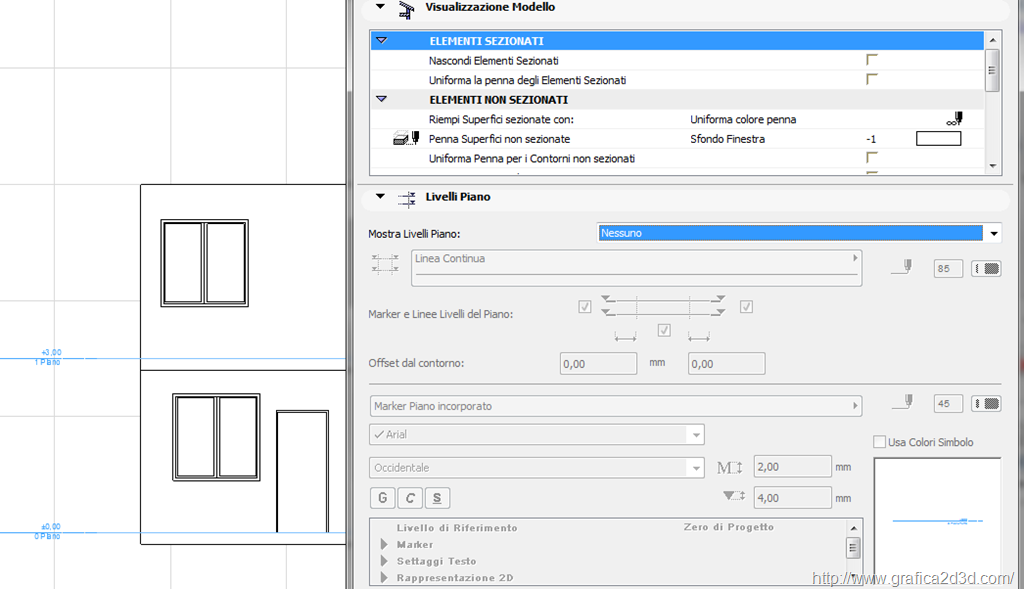

nascondiamo le linee di demarcazione dei piani dal settaggio dell’alzato perche in questa fase mi danno fastidio

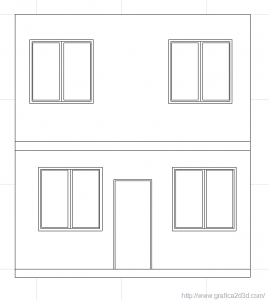

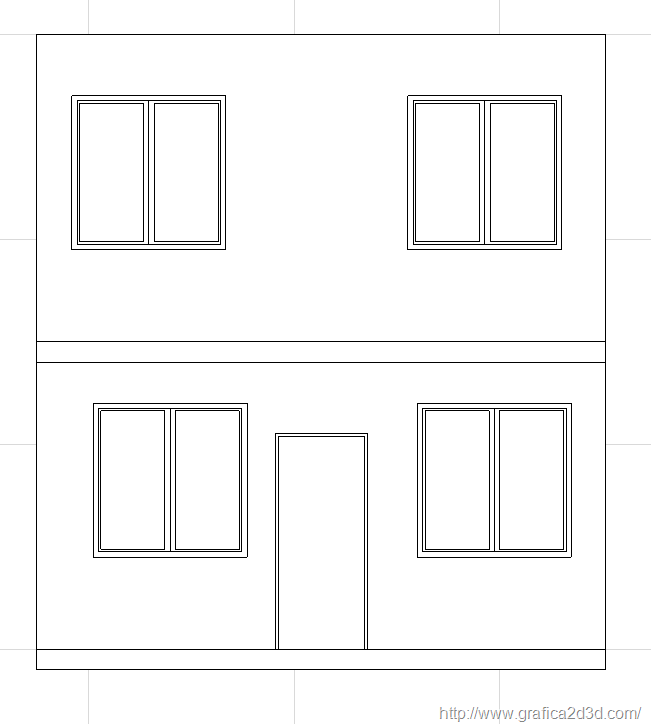

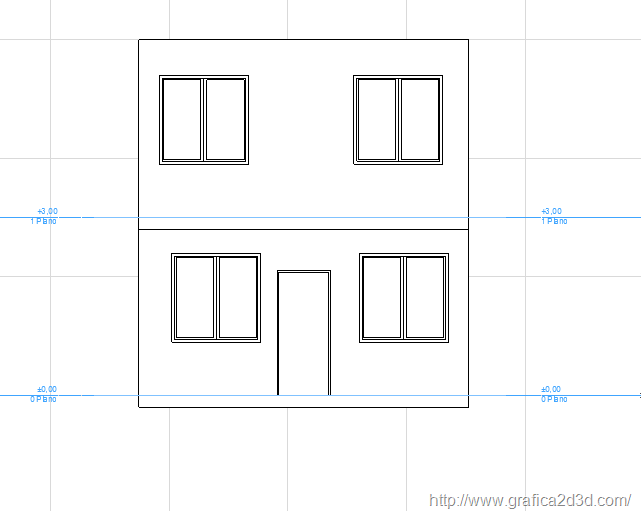

il problema sono le due linee orizzontali dei solai che vogliamo nascondere

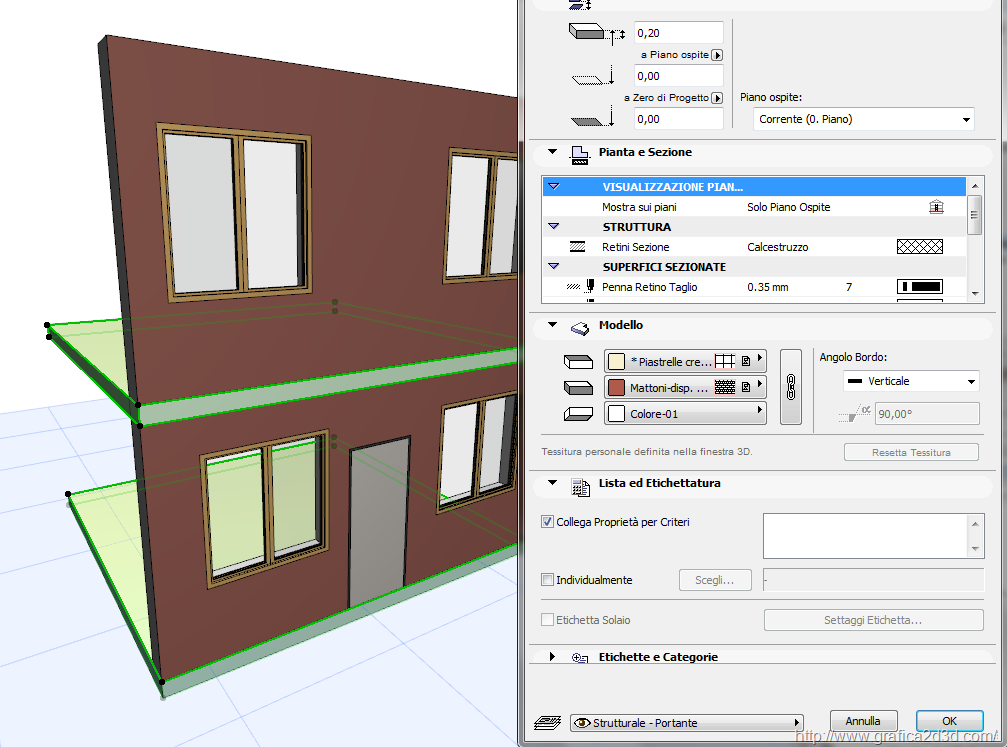

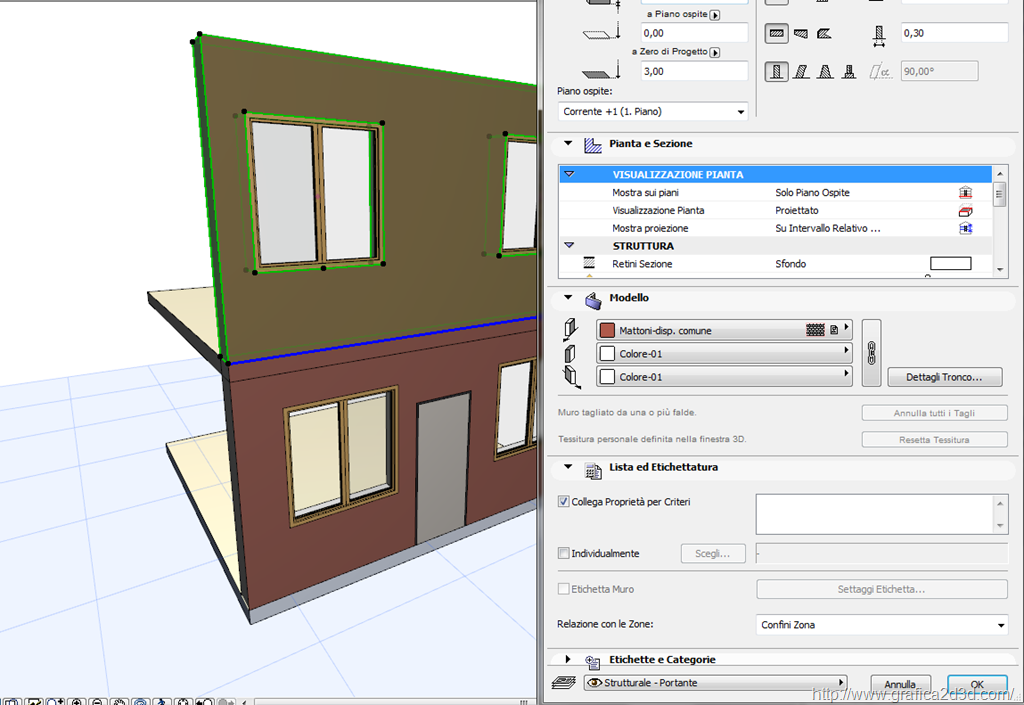

La presenza di queste linee nasce dal fatto che si è realizzato il 3d senza tener conto dei materiali e delle corrette legature tra muri e solai, affinchè archicad leghi bene i muri ed i solai senza linee interne negli alzati è necessario che abbiano lo stesso materiale, quindi assegniamo al solaio interno lo stesso materiale della facciate, ovvero mattoni disp comuni

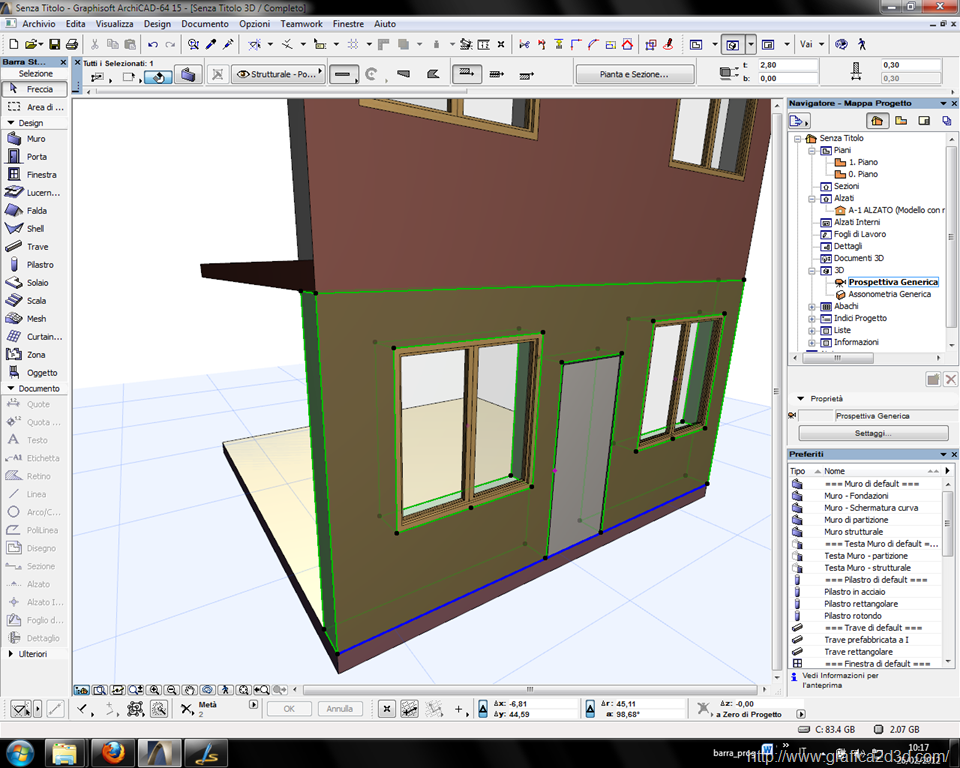

infine accertiamoci che i solai superiori al piano terra non devono intersecare i muri

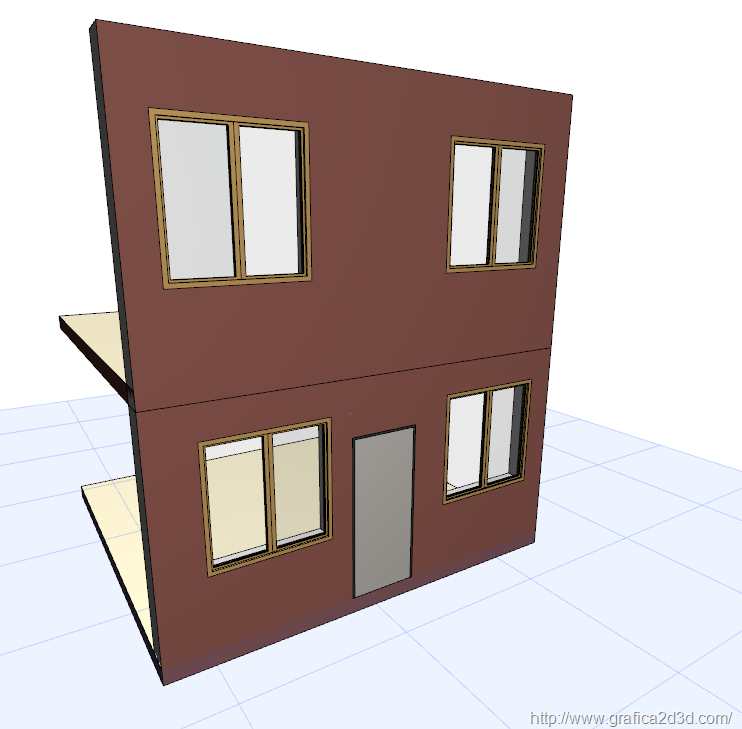

ritornando nell’alzato ecco il risultato
