Autocad 2010 : Lo strumento conversione layer

Autocad 2010 : Lo strumento conversione layer

Alcuni giorni fa mi è capitato di utilizzare una delle nuove funzioni di autocad 2010, ovvero lo strumento conversione layer.
Questo comando consente di importare uno o più layer da un disegno, all’interno del nostro disegno, questa funzione è abbastanza utile quando si lavora a distanza con altri studi che hanno impostazioni differenti dalle nostre, con questa funzione possiamo rapidamente impostare i nostri lucidi, con tutte le impostazioni di colore spessori e tipi di linea ad un disegno scelto come riferimento.
Vediamo come funziona

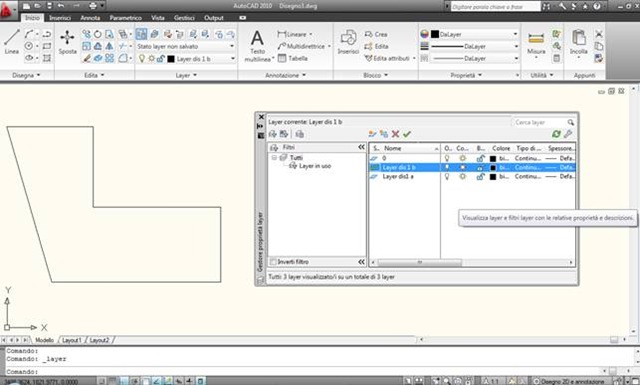

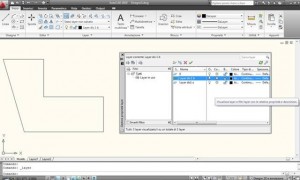

Partiamo da un disegno creato ad hoc per questo esempio, abbiamo tre layer, il layer 0, il layer dis1 a, il layer dis1 b
Autocad 2010 : Lo strumento conversione layer

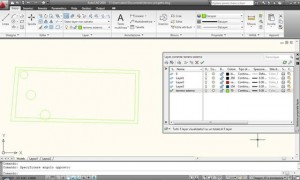

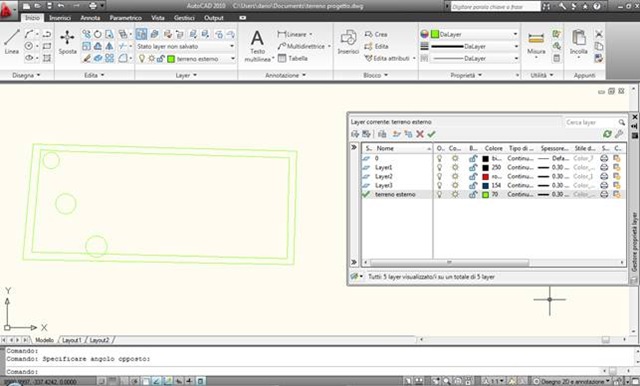

Apriamo contemporaneamente il disegno base che contiene i layer giusti da importare nel nostro, osserviamo che abbiamo in questo disegno i layer 0, il layer 1,2,3 e il layer terreno.

Mettiamo che vogliamo importare il layer terreno con le sue impostazioni all’interno del nostro layer originale, ovviamente per apprezzare l’utilità di questo programma dovremmo fare l’operazione per tanti layer, comunque in questo tutorial mi interessa mostrare la funzione.
Autocad 2010 : Lo strumento conversione layer

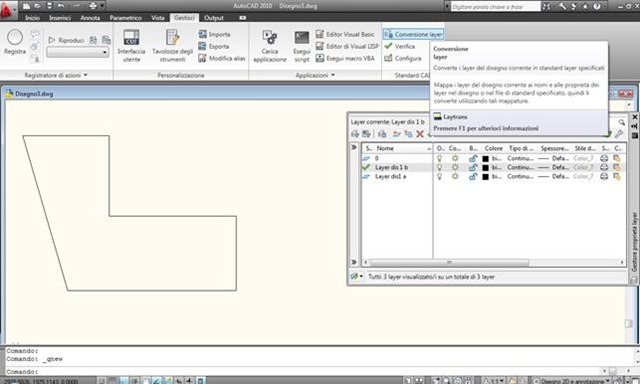

Torniamo nel disegno che deve ricevere i layer e dal menu gestisci, andiamo in conversione layer
Autocad 2010 : Lo strumento conversione layer

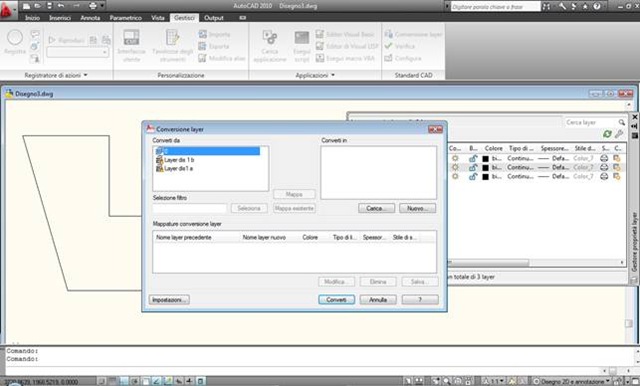

Nel pannello che si apre troviamo nel campo a sin i layer contenuti nel nostro disegno,
Autocad 2010 : Lo strumento conversione layer

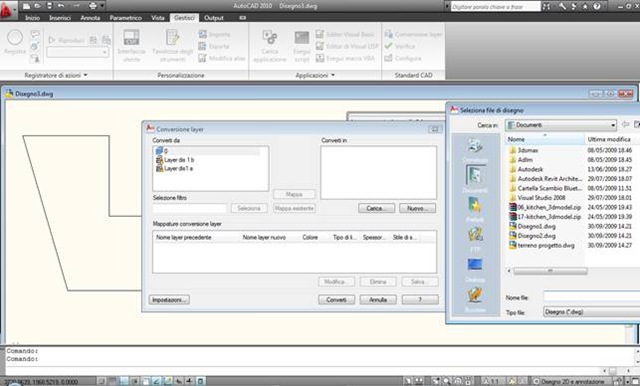

premiamo carica e selezioniamo il file dwg che contiene i layer da importare clip_image010

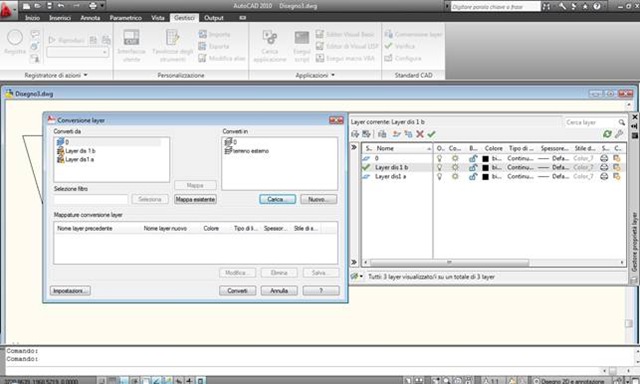

nel riquadro di destra appaiono i layer del nostro disegno base, selezioniamo qui i layer da importare, quindi il layer terreno e nella colonna a sinistra selezioniamo il layer che vogliamo eliminare per sostituirlo al nuovoclip_image012

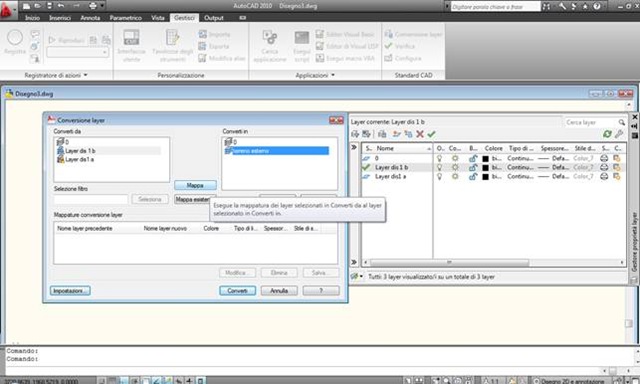

con entrambi i layer selezionati premiamo il tasto mappaclip_image014

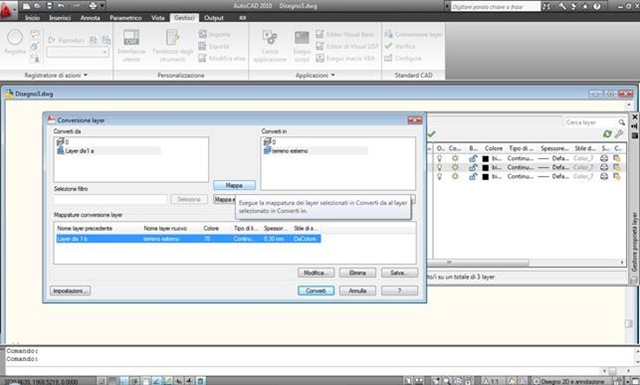

nel quadrante sotto ci appaiono le info dell’operazione che abbiamo impostato ovvero l’eliminazione del layer dis1b e la sua sostituzione con il layer terrenoclip_image016

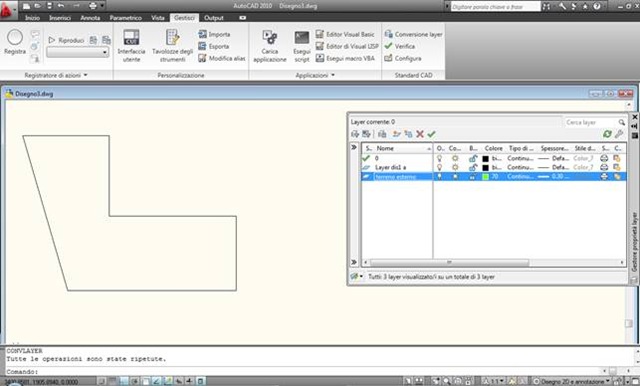

clicchiamo su converti per confermare e aprendo il pannello dei layer del nostro disegno originale troviamo il layer terreno con tutte le sue impostazioni di penna spessore e colore
clip_image018
