Una volta a crociera nasce dall’incrocio di due volte a botte, nel loro punto d’unione, creano appunto una volta a crociera, per realizzarla dobbiamo quindi prima creare le due volte a botte, poi con una serie di intersezioni tra loro, creare la crociera

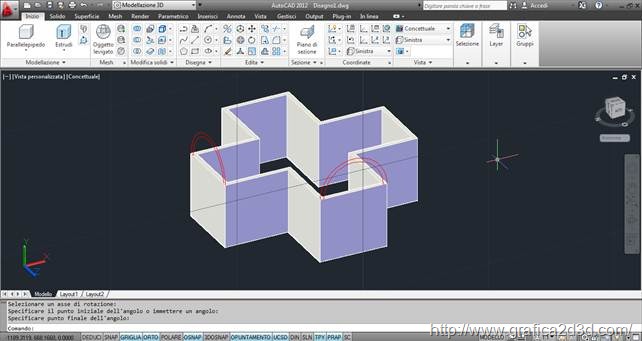

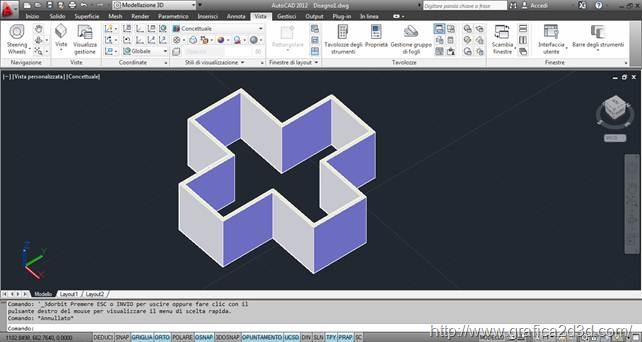

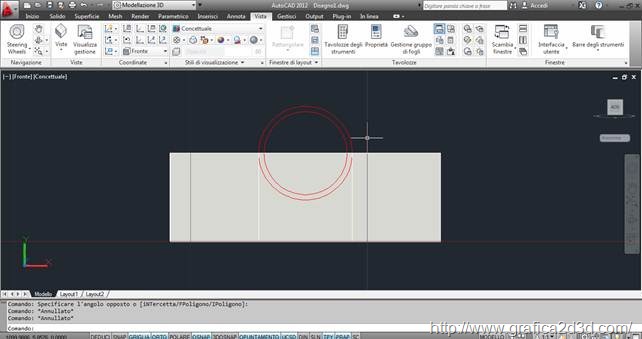

Da due viste frontali e laterali creiamo i due cerchi da cui ricaveremo le due volte a botte

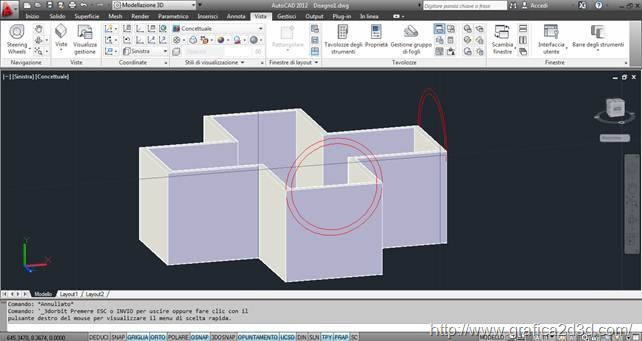

Estrudiamo i due semicerchi ottenendo le due volte a botte

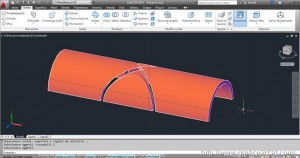

Facciamo due copie di queste botti e mettiamole di lato
La prima operazione sarà un intersezione, tra le due botti

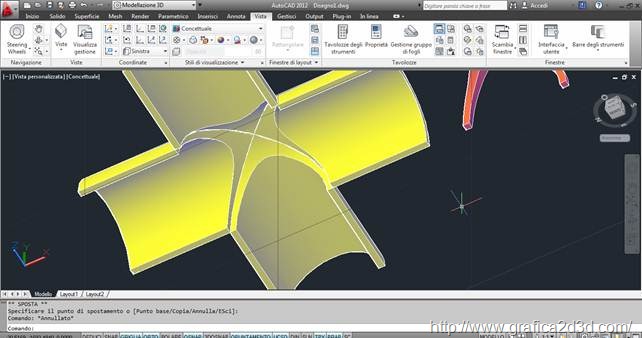

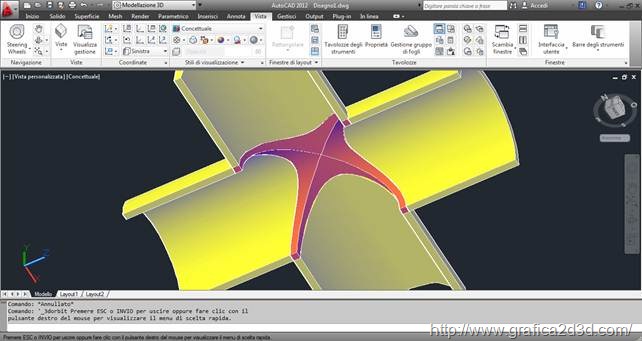

Otteniamo l’elemento centrale della crociera

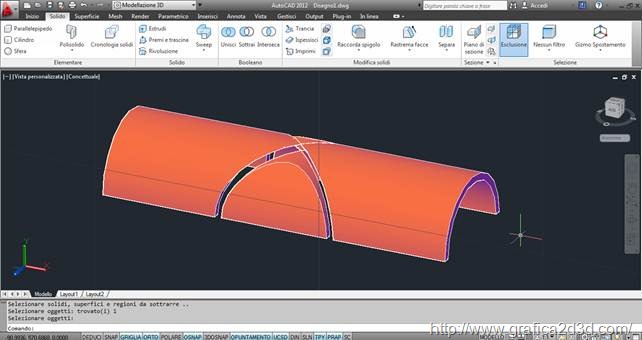

A questo punto facciamo una sottrazione tra una delle due botti e l’altra

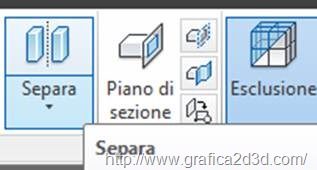

L’elemento che otteniamo dobbiamo separarlo con il comando separa

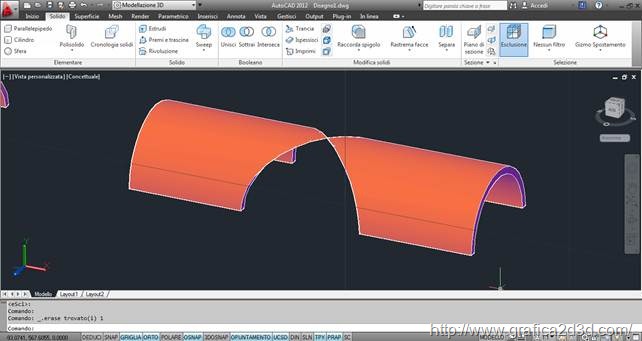

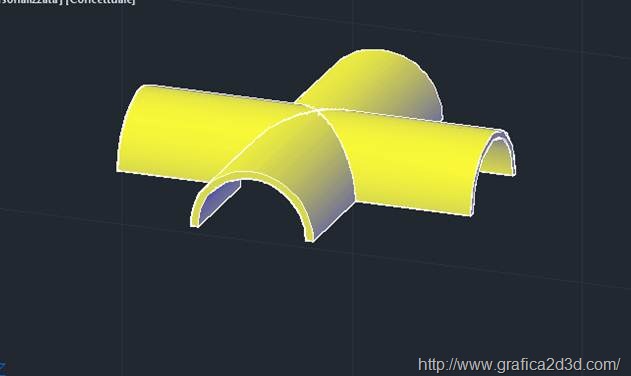

Ed eliminiamo le parti in eccesso

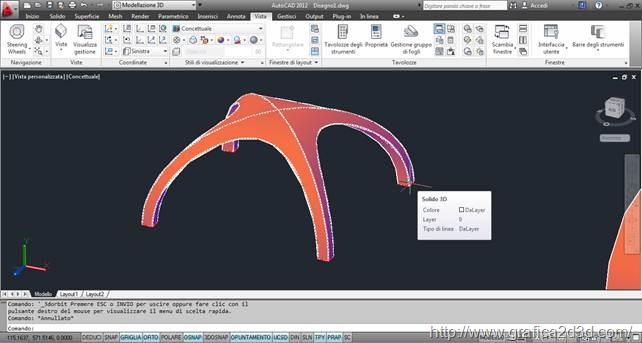

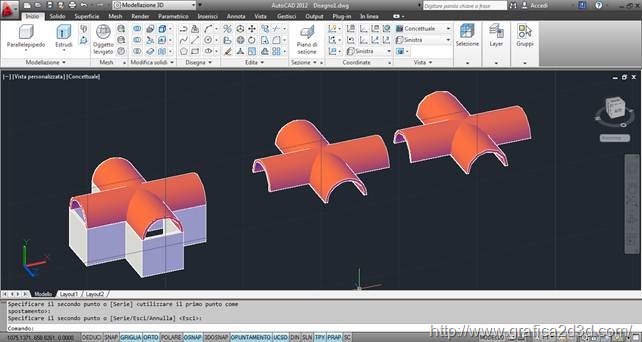

Copiamo e ruotiamo di 90 gradi questo elemento incrociandoli rispetto al centrosuperiormente la volta è completa ma inferiormente ne manca una parte che corrisponde al primo pezzo che avevamo creato con l’intersezione

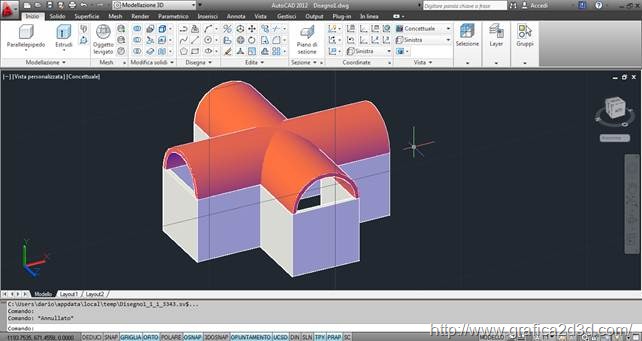

infatti andandolo a posizionare si incastra perfettamente
