Autocad 3D : Comando Allinea 3d
Un amico mi chiedeva il funzionamento del comando ALLINEA 3D.
Il suo utilizzo è molto semplice, serve ad allineare due solidi rispetto a dei punti ben precisi

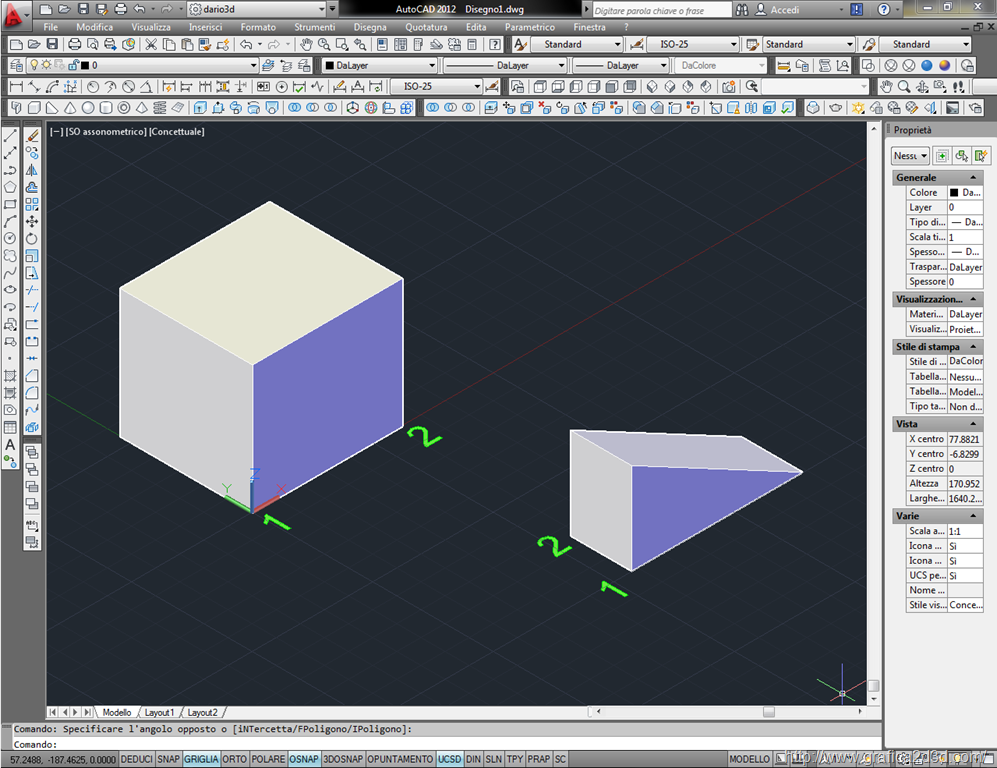

Facciamo un semplice esempio mettiamo vogliamo allineare un cuneo ad un cubetto, utilizziamo i punti 1 e 2 su entrambi gli oggetti 3d, l’ideale sarebbe fissare 3 punti, ma anche dandone 2 l’allineamento riesce

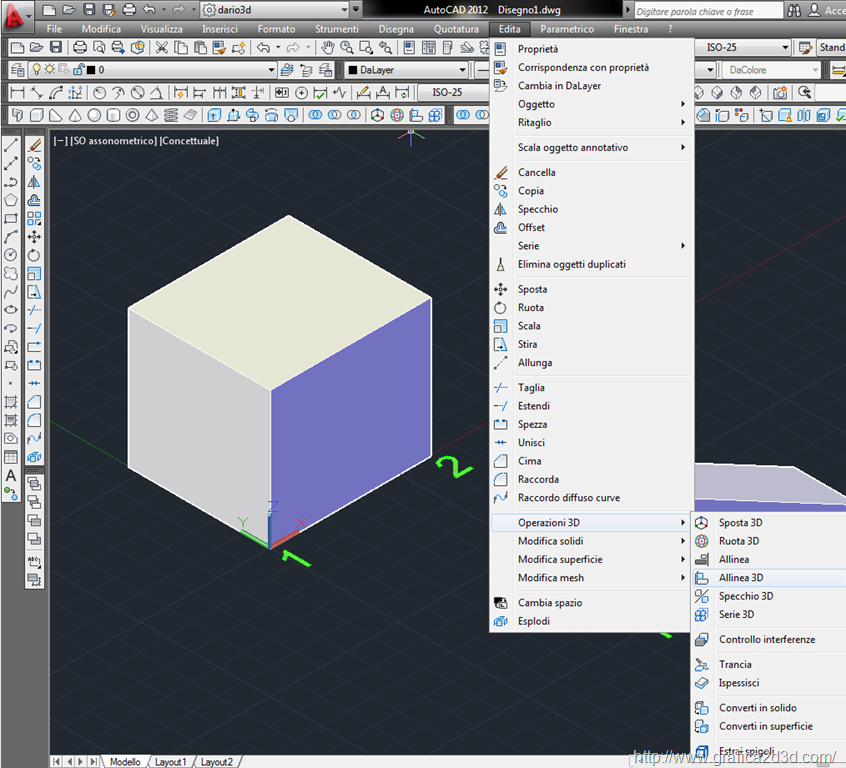

richiamiamo il comando dal menu
EDITA – OPERAZONI 3D – ALLINEA 3D
clicchiamo prima sui punti sul primo oggetto, possiamo fissare due o 3 punti, più punti fissiamo e più l’allineamento sarà preciso
clicchiamo il pulsante e selezioniamo l’oggetto da allineare

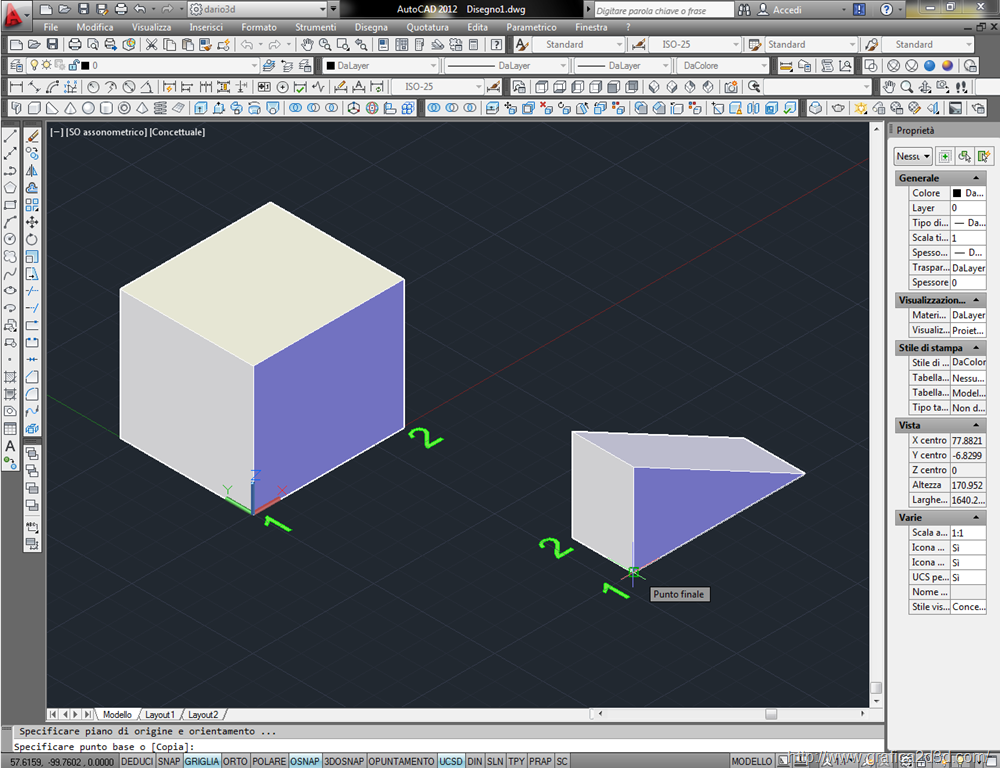

fissiamo i primi punti sul cuneo diamo invio

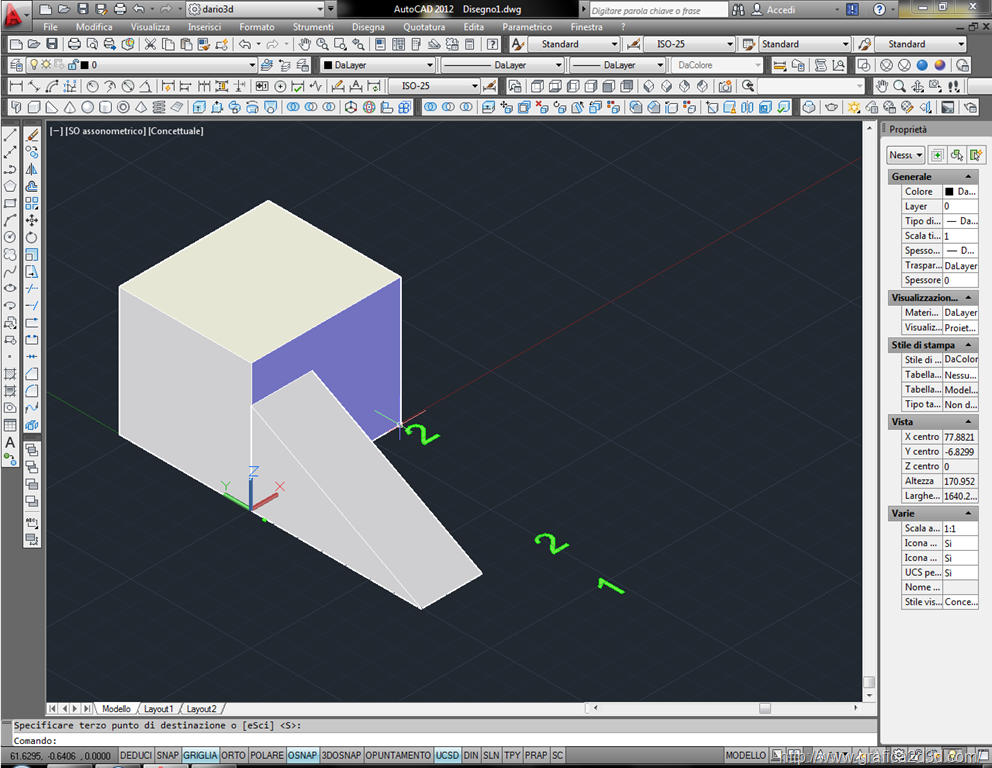

fissiamo gli stessi punti da allineare sul cubo, è fondamentale conservare l’allineamento
