Autocad convertire una vista 3d in 2d con un file DXB
Alcuni lettori mi chiedevano come salvare viste assonometriche 3d di autocad in una vista bidimensionale, ci sono vari modi per fare questa operazione, vediamo come farlo salvando un file dxb.

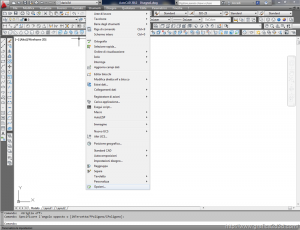

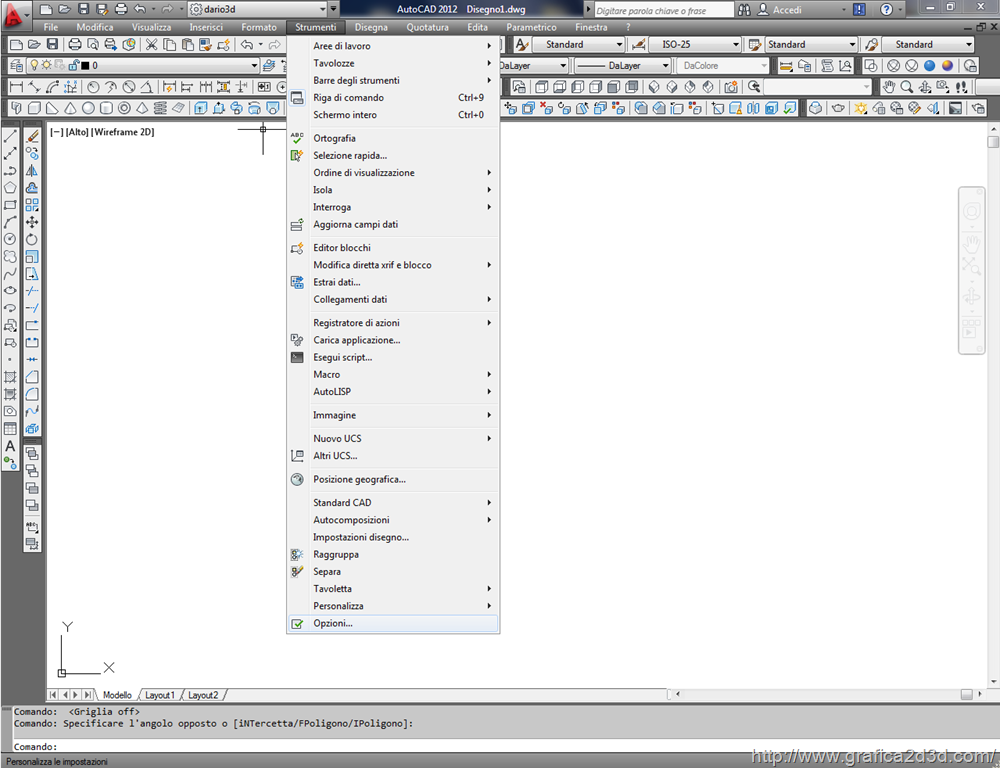

Innanzi tutto dobbiamo creare una stampante virtuale dxb, dal menu strumenti – opzioni apriamo il pannello

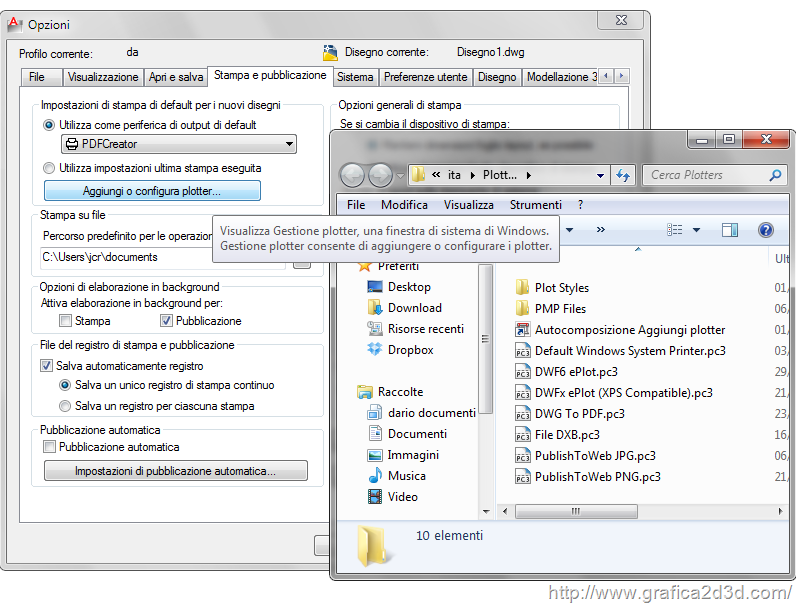

andiamo in stampa e pubblicazione aggiungi o configura plotter autocomposizione aggiungi plotter

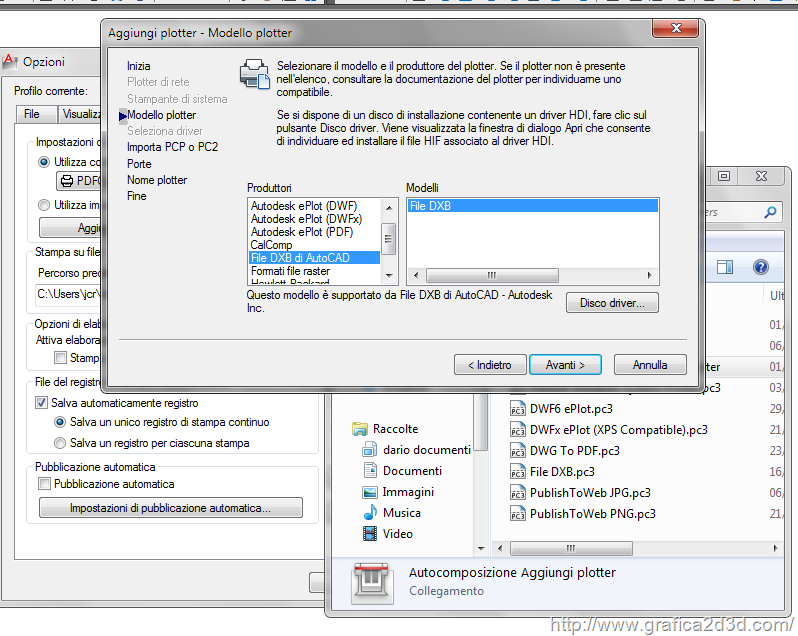

andiamo avanti con la procedura e scegliamo il file dxb
terminata la procedura tra le nostre stampanti nel pannello stampa dovremmo trovare una stampante di nome file dxb

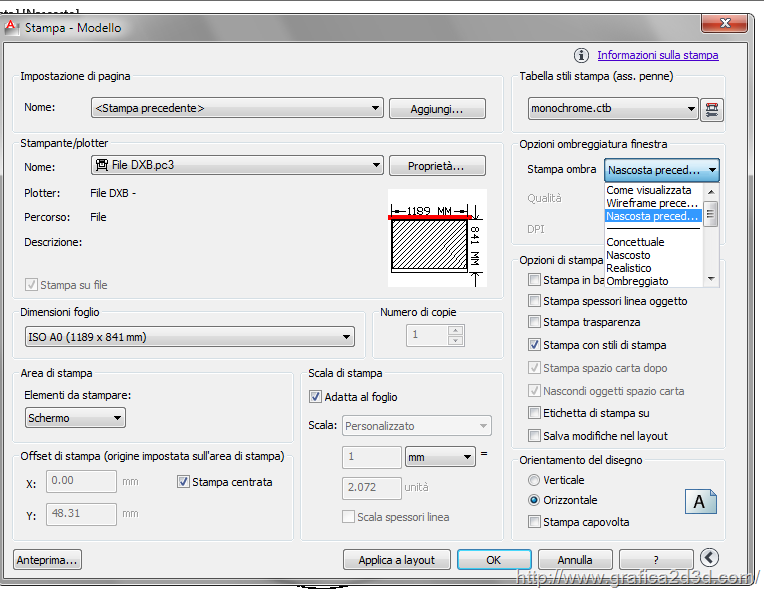

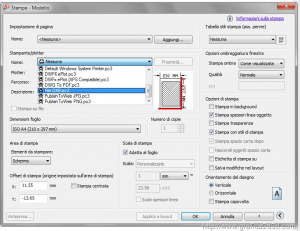

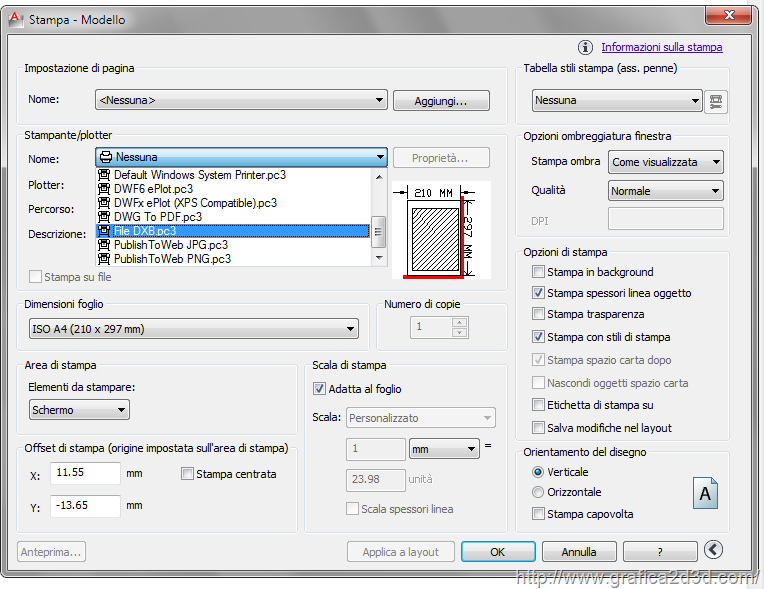

per creare un file dxb dobbiamo simulare una stampa con queste impostazioni
stampante dxb
dimensione foglio AO
elementi da stampare schermo
scala non è importante
stampa ombra nascosta precedente (molto importante per rendere nascoste

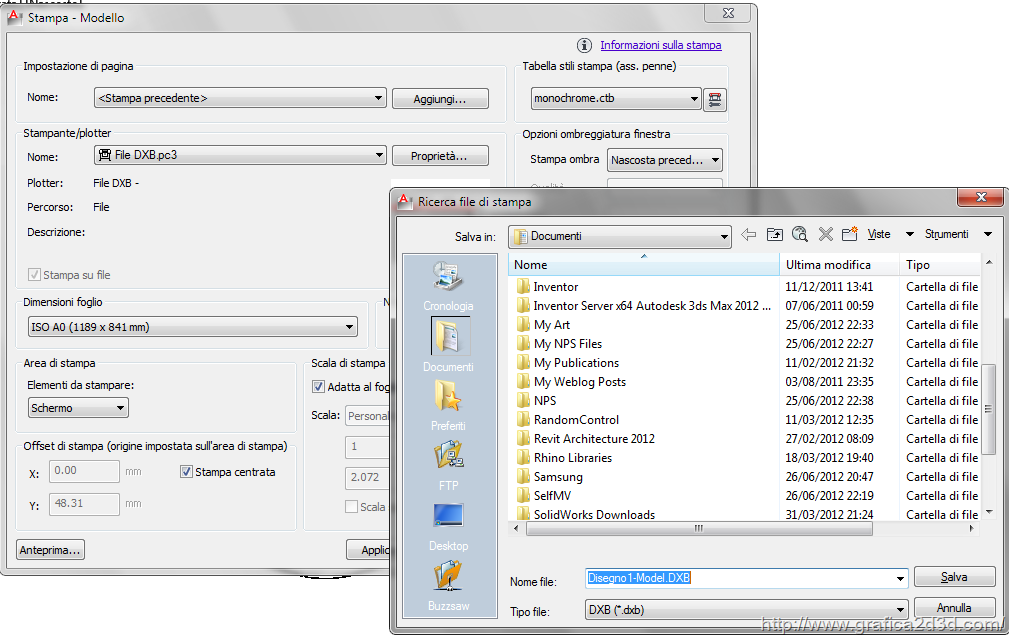

nel momento in cui stampiamo ci viene chiesto di salvare un file dxb

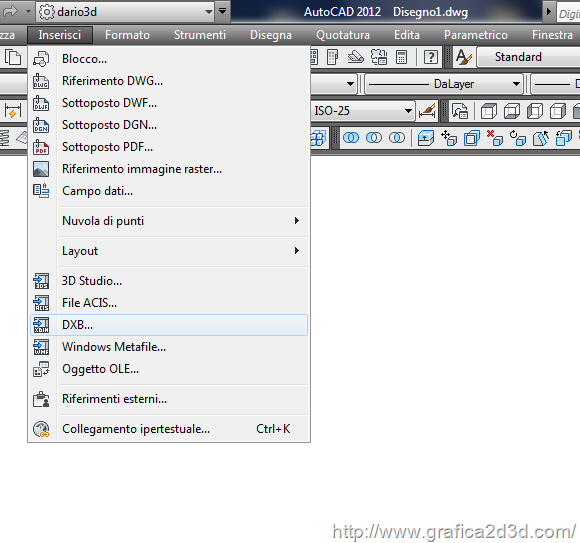

per aprirlo dal menu inserisci – dxb

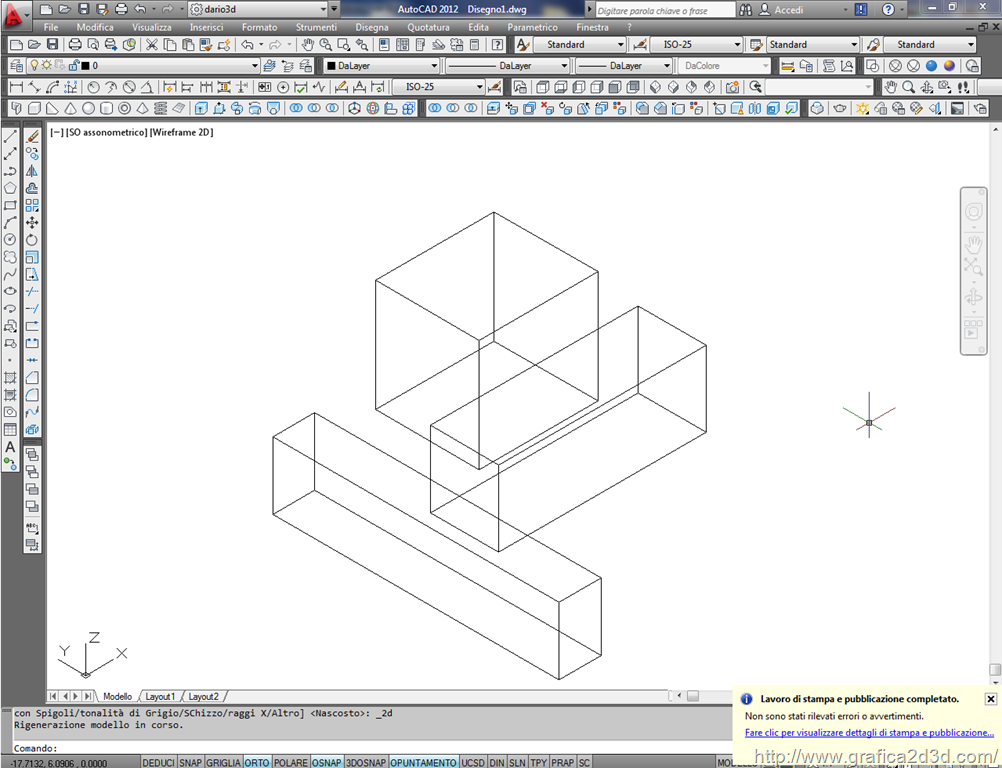

facciamo un esempio partiamo da un 3d

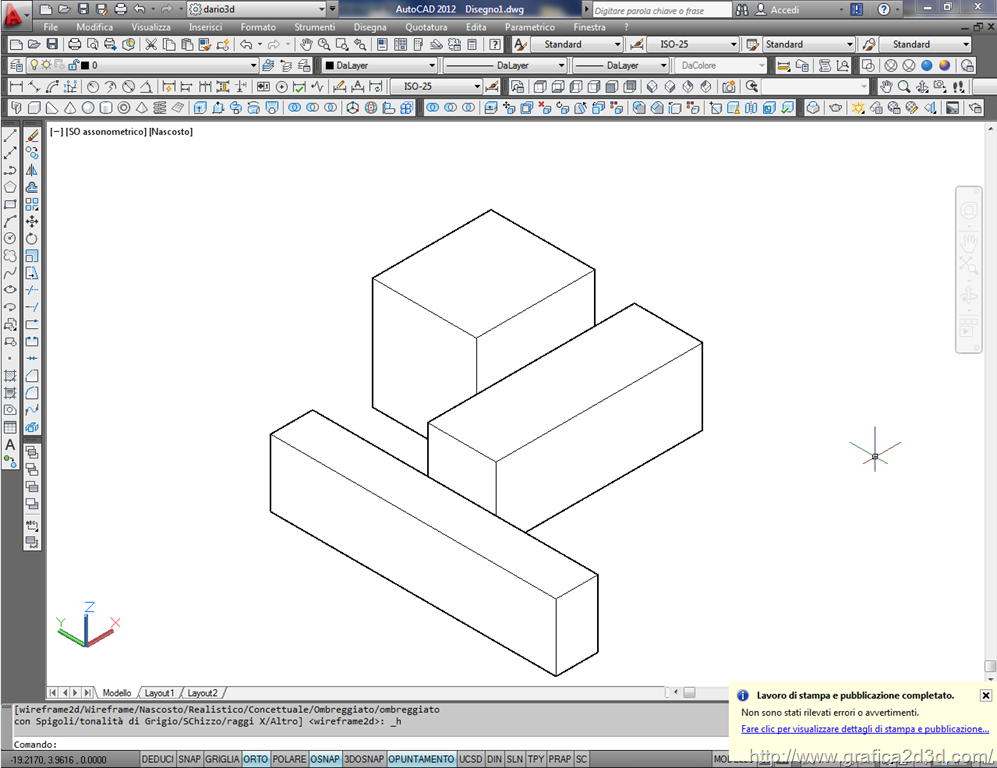

ecco la vista con le linee nascoste, visualizziamo la vista nascosta prima di salvare il dxb

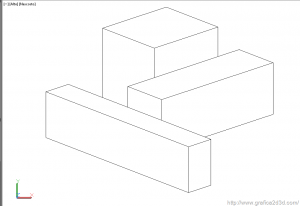

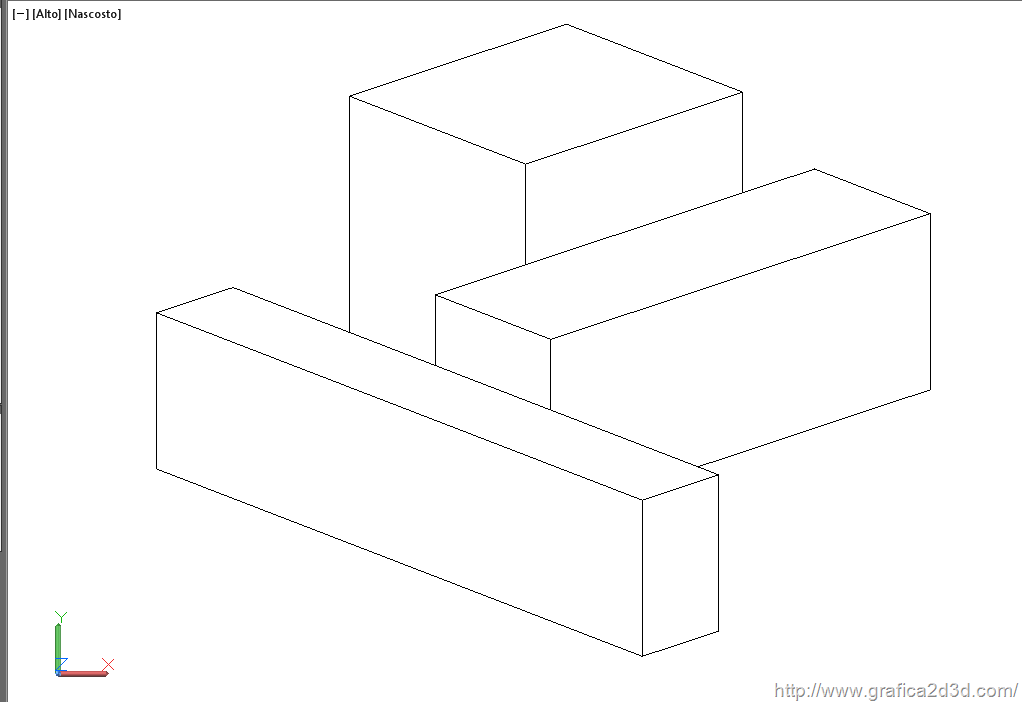

facciamo la stampa ed inseriamo il file dxb nella vista di pianta ecco la vista 3d convertita in 2d
