Vediamo come raccordare due superfici con rhinoceros
Questa la domanda che mi chiedeva una lettrice del blog, vediamo come fare.
Rhinoceros è un potentissimo modellatore nurbs, il suo punto di forza sono le superfici è ha tantissimi strumenti che permettono di gestirle, dandoci la possibilità di creare le forme più complesse.
Per unire due superfici, uno dei modi più adatti e completi è quello di usare il comando RACCORDO BLEND SUPERFICI

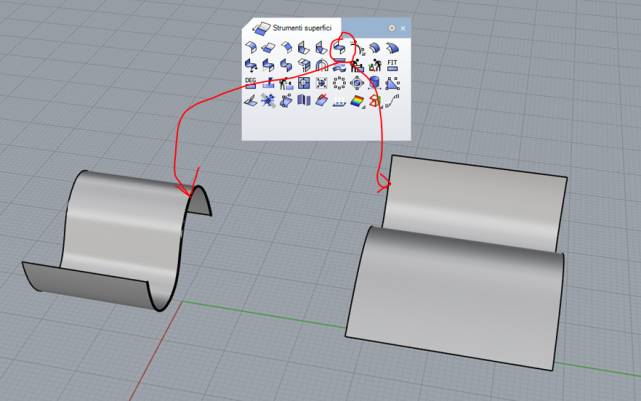

Il comando lo troviamo sulla barra STRUMENTI SUPERFICI
Vediamo come usarlo e come raccordare due superfici con rhinoceros

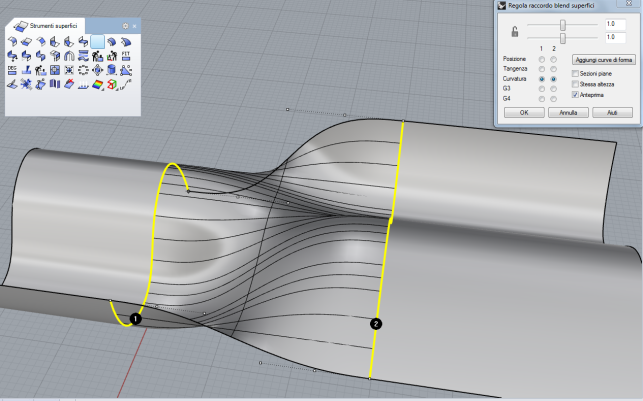

Invocato il comando clicchiamo sui bordi delle due superfici da raccordare, facciamo attenzione a cliccare dallo stesso lato su entrambe le superfici, quindi clicchiamo sulla parte bassa di entrambe.

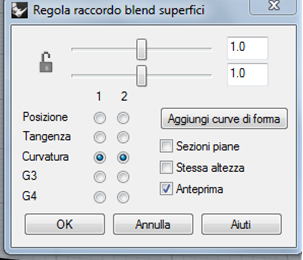

Fatto questo si apre il pannello di gestone del raccordo superfice
Spuntando anteprima abbiamo un anteprima del risultato
Con i cursori in alto regoliamo la curva
La zona 1 2 decidiamo la superfice nuova come deve unirsi alle superfici esistenti

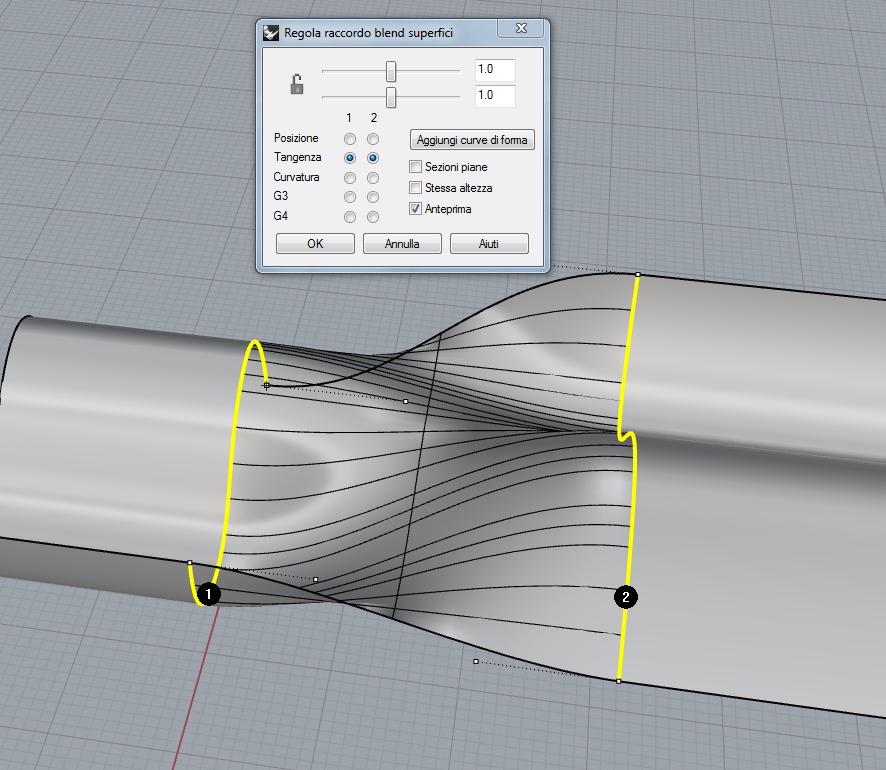

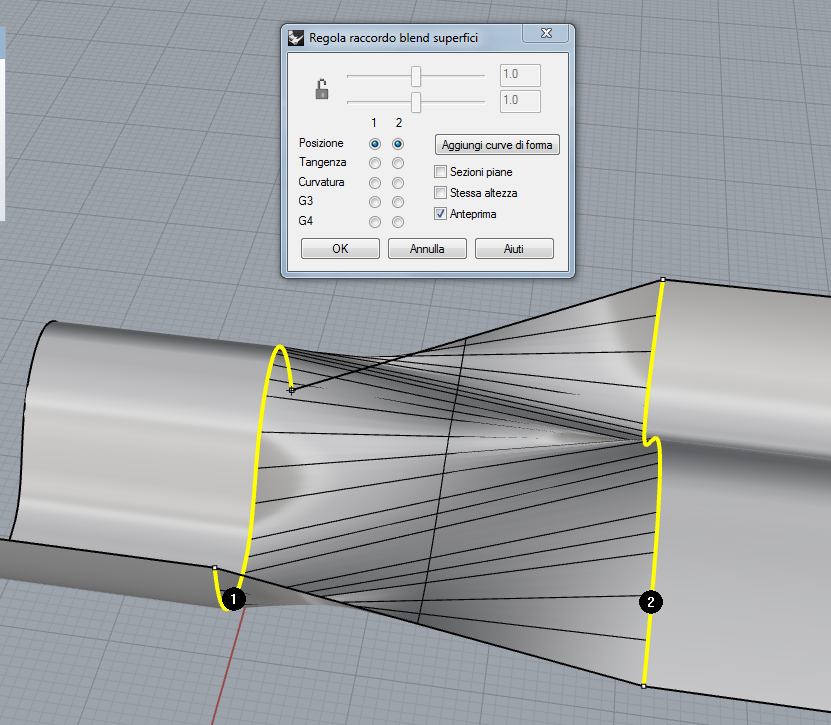

Con continuità di posizione, di tangenza o di curvatura
