Sicuramente lo strumento più potente per fare uno spaccato assonomentrico con 3d studio max è quello di usare un plugin esterno SCALPELMAX prodotto dalla CEBAS
Purtroppo si tratta di un plugin a pagamento per adesso disponibile fino alla versione 2008 di 3d studio.
Tuttavia esiste un modo molto semplice e del tutto gratuito usando un modificatore contenuto in 3d studio max ovvero il modificatore SLICE.
Usarlo è semplicissimo

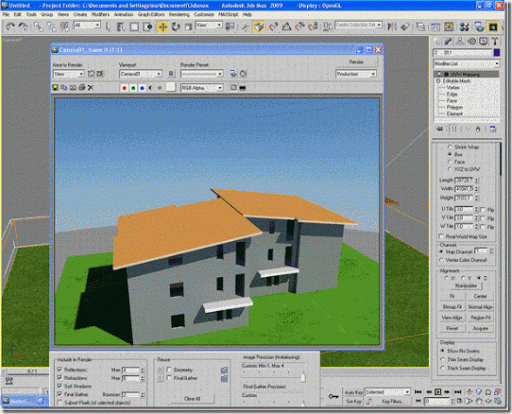

Partiamo da un semplice modello in 3d studio max

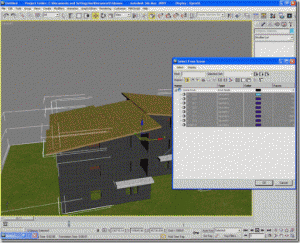

Con il SELECT BY NAME selezioniamo le geometrie che vogliamo siano tagliate dalla spaccato, nel mio caso non avendo inserito arredi seleziono tutto, voi sceglierete con cura quello che volete venga tagliato

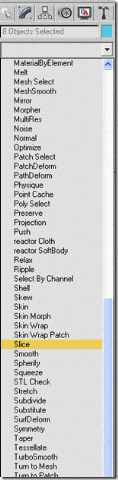

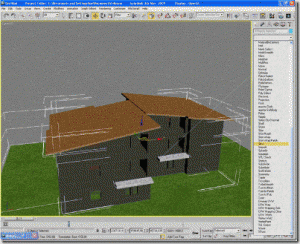

Dopo la selezione andiamo nel pannello dei modificatori e scegliamo il modificatore SLICE

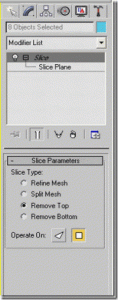

Nei parametri scegliamo remove top ovvero rimuovi le geometrie al di sopra del piano di taglio
Su operate on lasciamo selezionato di tagliare i poligoni

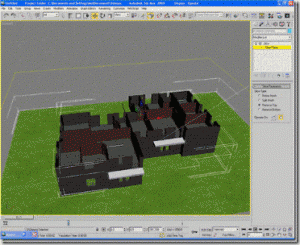

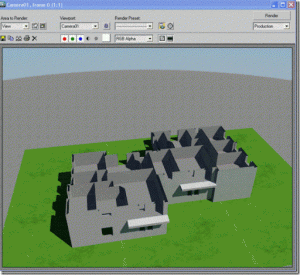

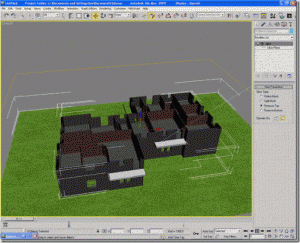

Vediamo subito che il modello viene tagliato in un punto non scelto da noi, per definire esattamente il piano di taglio, selezioniamo slice plane e con il tasto sposta muoviamo lungo l’asse z il piano di taglio
