Una lettrice del blog mi chiedeva se era possibile come avviene gia con autocad importare modelli 3d in 3d studio dando agli oggetti 3d della scena dei nomi ben precisi, che ci permettano facilmente di riconoscerli in 3d studio.
Solitamente gli utenti autocad che importano i 3d in 3d studio, fanno un importazione per layer, che hanno opportunamente nominato in base agli oggetti (es parete esterna, parete interna, infissi, vetri ecc)
La stessa procedura è possibile anche in archicad con una piccola accortezza,vediamo come fare.

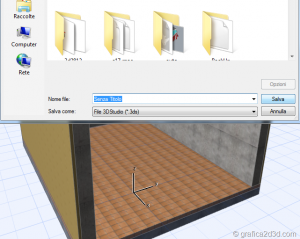

Parto da un 3d di archicad che salvo in 3ds per l’esportazione in 3d studio
in questo tutorial sto usando archicad 17 dove la voce materiale è stata sostituita da superfici però il concetto rimane lo stesso

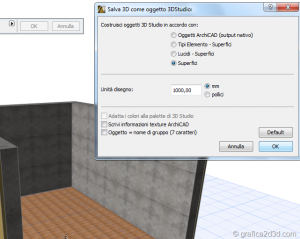

Se salvo semplicemente in superfici senza altri accorgimenti (come faceva la lettrice)

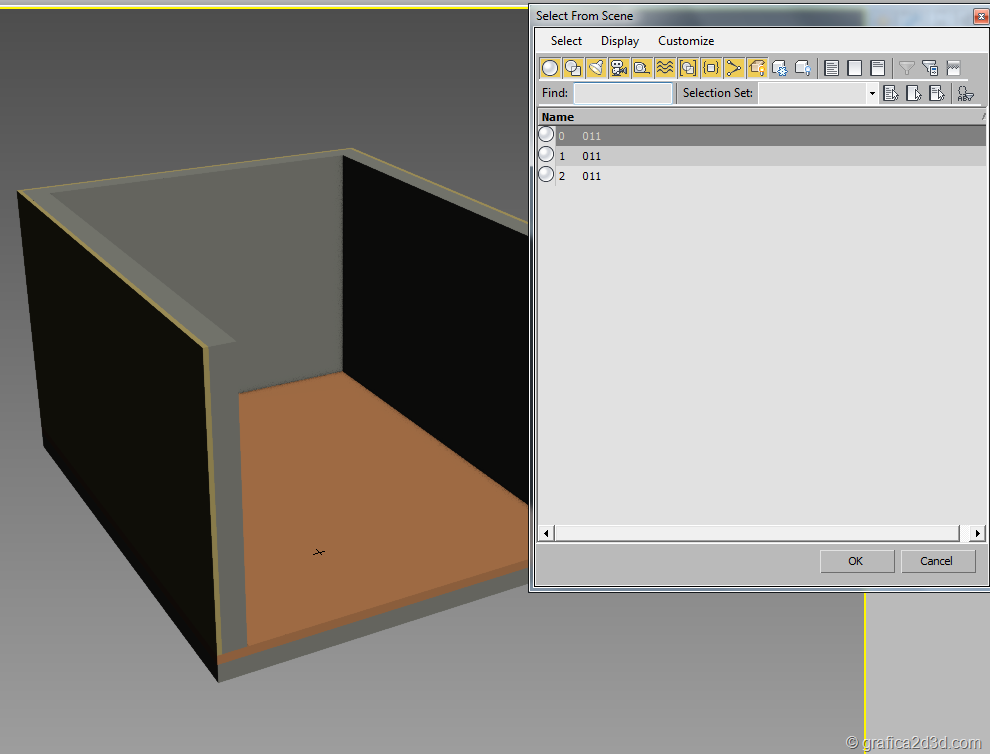

importando in 3d studio, i vari oggetti in questo caso pareti e pavimento hanno nomi incomprensibili 0 011 ecc nomi ereditati automaticamente da archicad

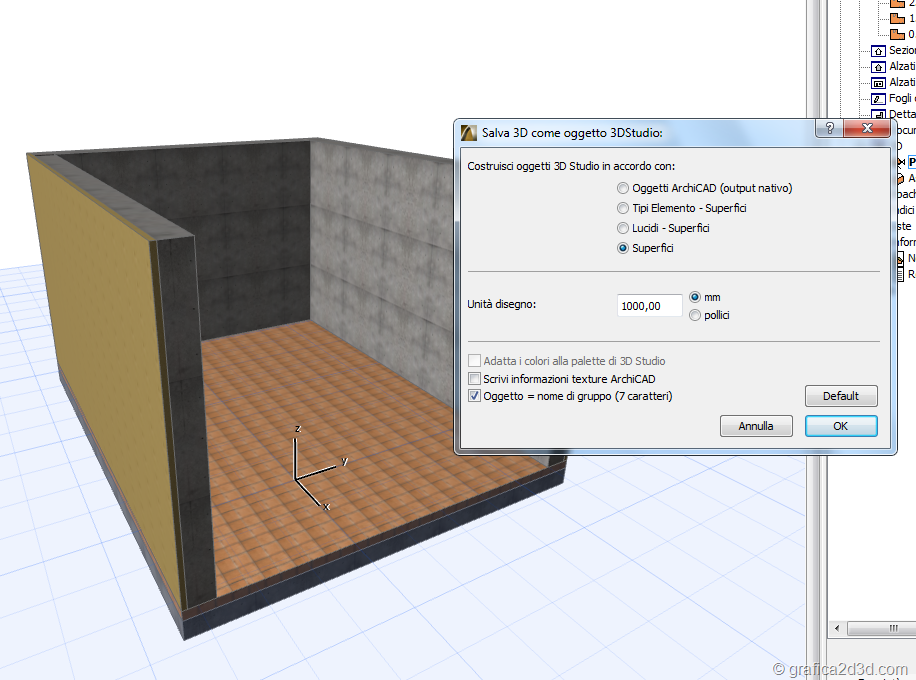

se invece nella finestra di salvataggio spunto la casella oggetti, i vari oggetti prenderanno il nome dei materiali applicati su di essi
–>

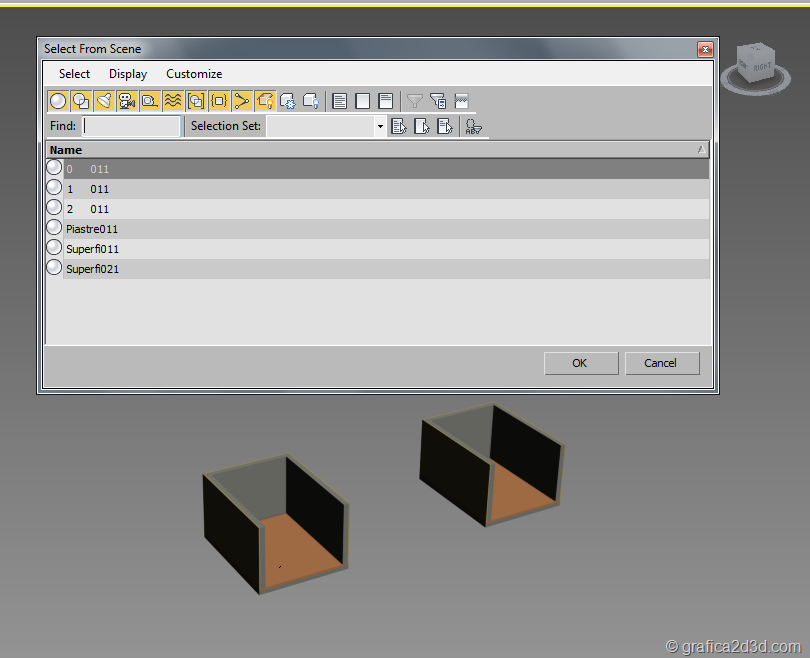

infatti rimportando il modello gli oggetti ora si chiamano Piastr011 ecc, ma non siamo ancora soddisfatti

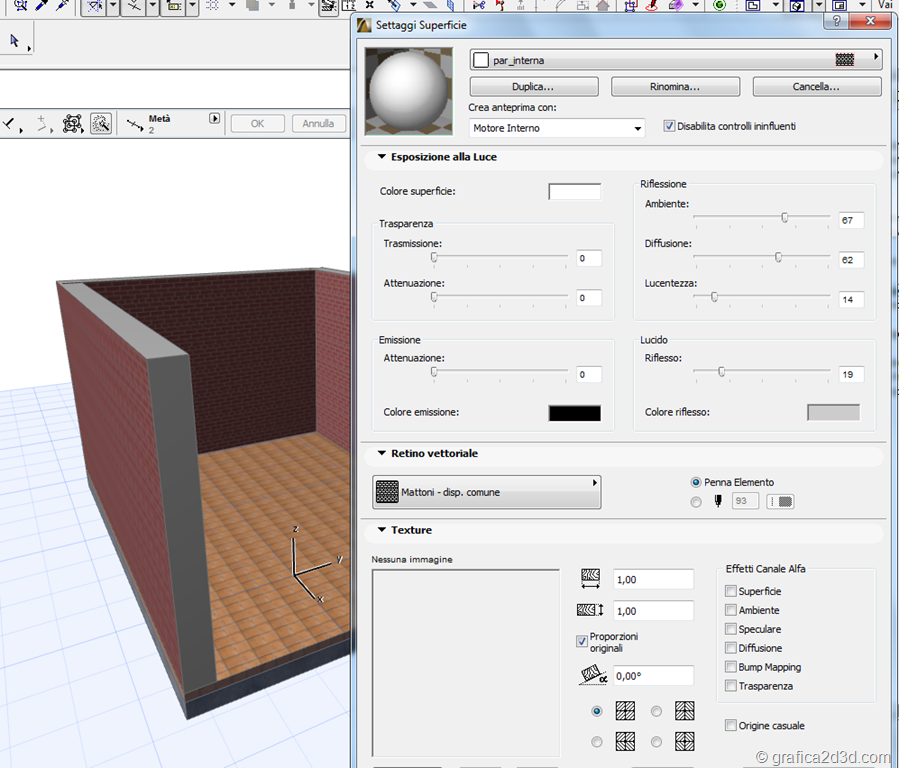

se in archicad dai settaggi di creazione dei materiali
creo dei nuovi materiali a cui do dei nomi più significativi, come farei ad esempio nominando i layer in autocad, riuscirei ad avere in 3d studio degli oggetti con nomi immediatamente riconoscibili
creo ad esempio due nuovi materiali che chiamo par_interna, par_esterna e le applico alle due pareti
importando nuovamente il modello ora gli oggetti hanno i nomi che volevamo ( gli altri oggetti quelli del solaio hanno ancora i materiali predefiniti)
basterebbe quindi creare dei materiali con i nomi dei vari oggetti in archicad, magari salvare un foglio modello in cui conservare questi materiali ed usarli applicandoli ai nostri oggetti 3d
