revit permette facilmente di creare un terreno quotato partendo o dalle curve di livello o da punti quotati, in questo tutorial vedremo come modellare un terreno partendo da punti quotati.
Ad esempio ho importato una planimetria all’interno di revit e l’ho messa in scala in questo tutorial precedente, ora voglio cercare di modellare il terreno raffigurato nella foto partendo semplicemente dai punti quotati

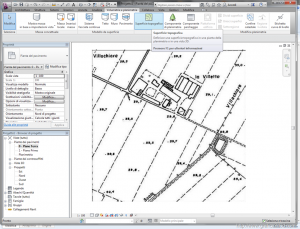

dalla scheda volumetria e planimetria, scegliamo superfice topografica
–>

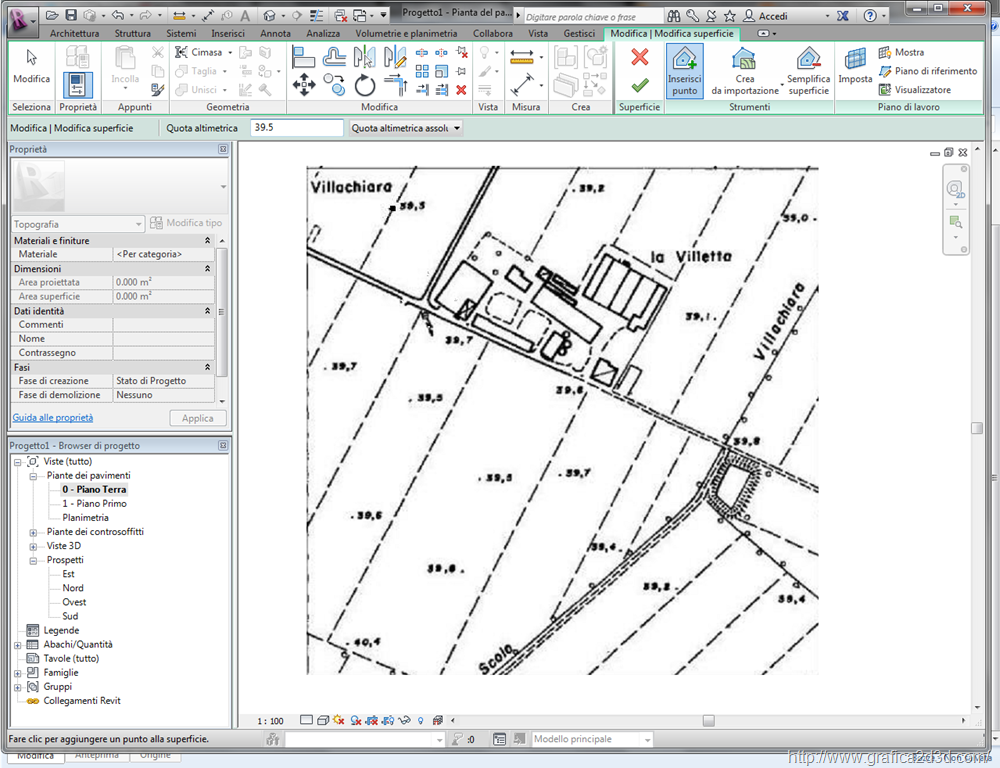

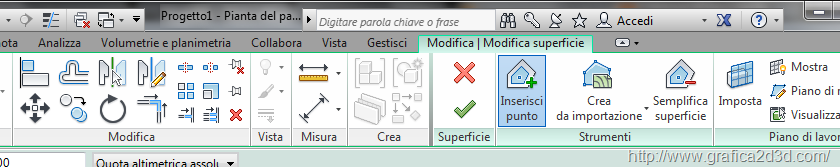

con inserisci punto inseriamo i punti quotati che andremo a quotare nel pannello sotto
ovviamente più punti inseriremo e migliore sarà la definizione del terreno

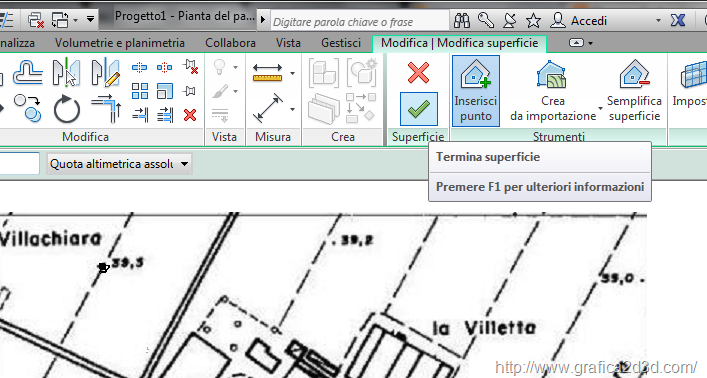

terminato l’inserimento di tutti i punti clicchiamo su termina superfice

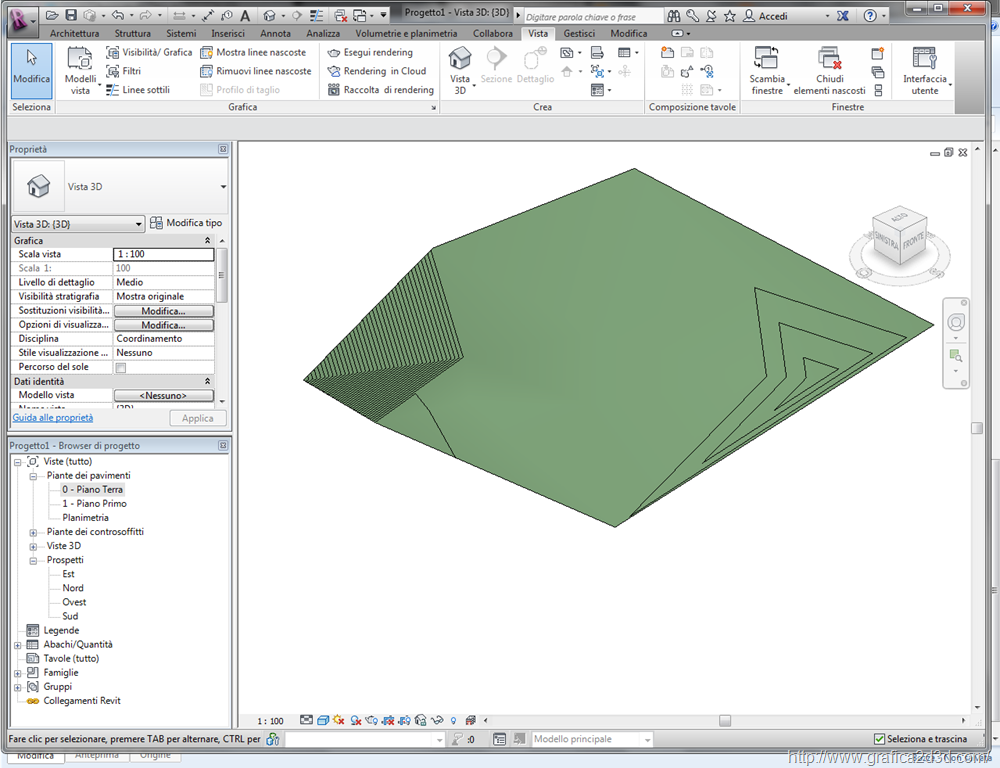

il terreno in questo modo è facilmente modellato
