Modificare il piano c di rhinoceros
in alcune circostanze può essere molto utile vediamo come fare.
La domanda mi è stata posta da un lettore del blog che mi chiedeva appunto come poter disegnare su un piano inclinato

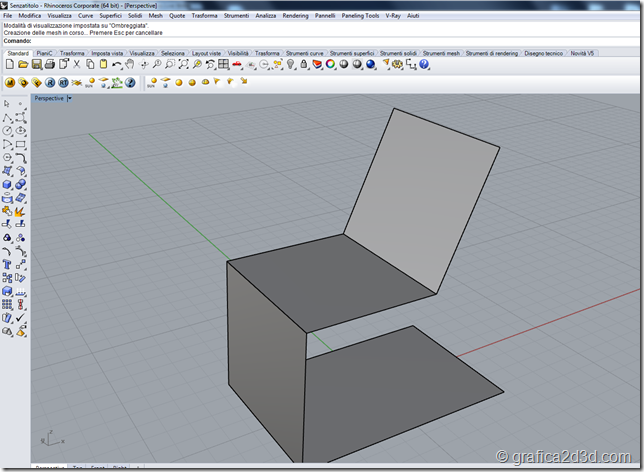

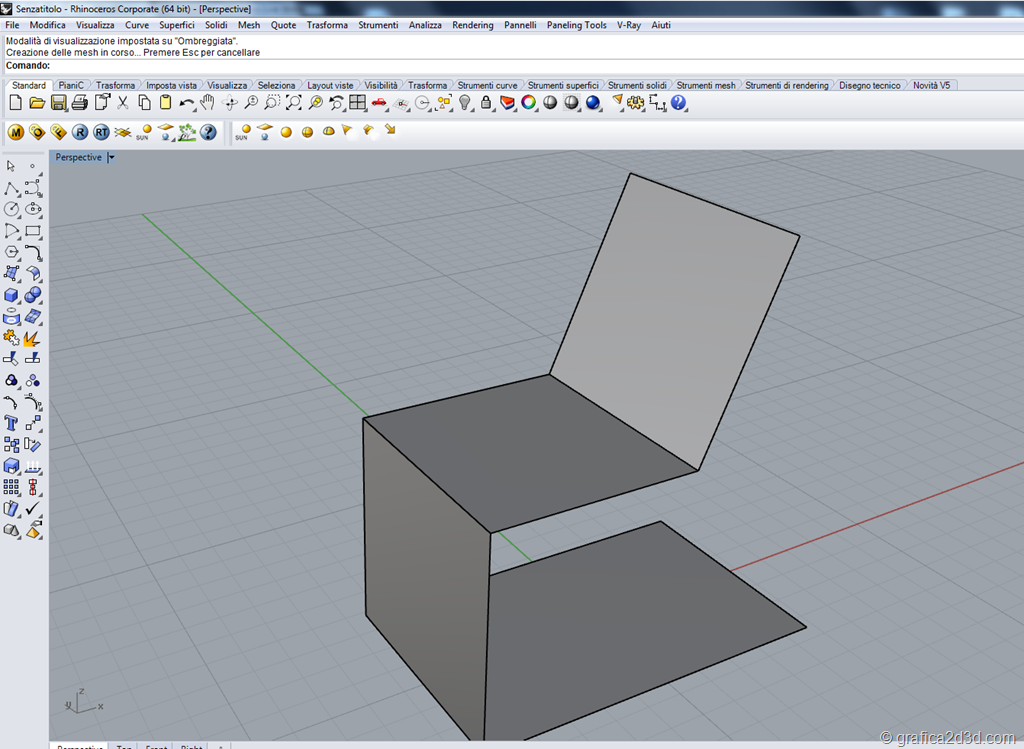

Il piano c sta per piano di costruzione, ho creato una semplice struttura di una sedia con uno schienale inclinato.
Normalmente rhino riesce a disegnare in bidimensionale solo nelle viste parallele a piano di costruzione, quindi se volessi fare un disegno sullo schienale per poi forarlo basta semplicemente inclinare il piano c sullo schienale ed effettuare il disegno.
Vediamo come fare

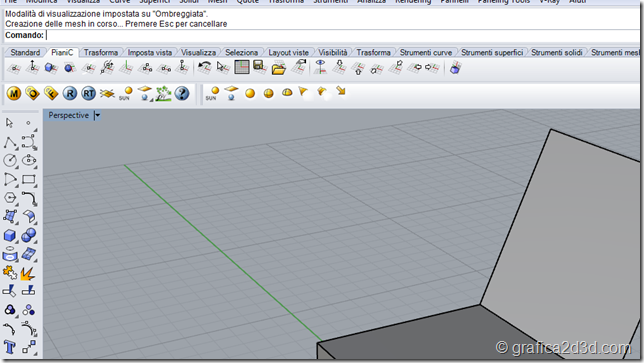

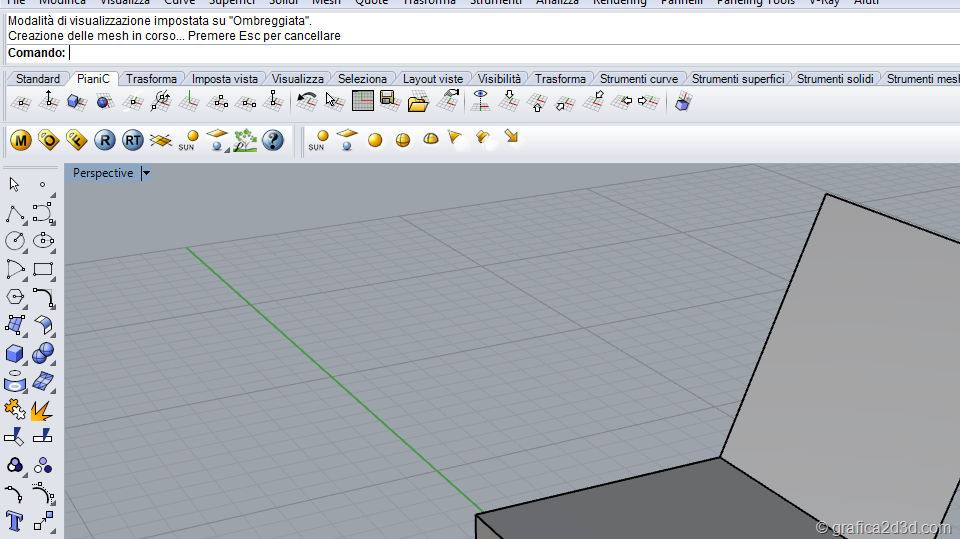

dalla scheda presente in rhino 5 scelgo piani c

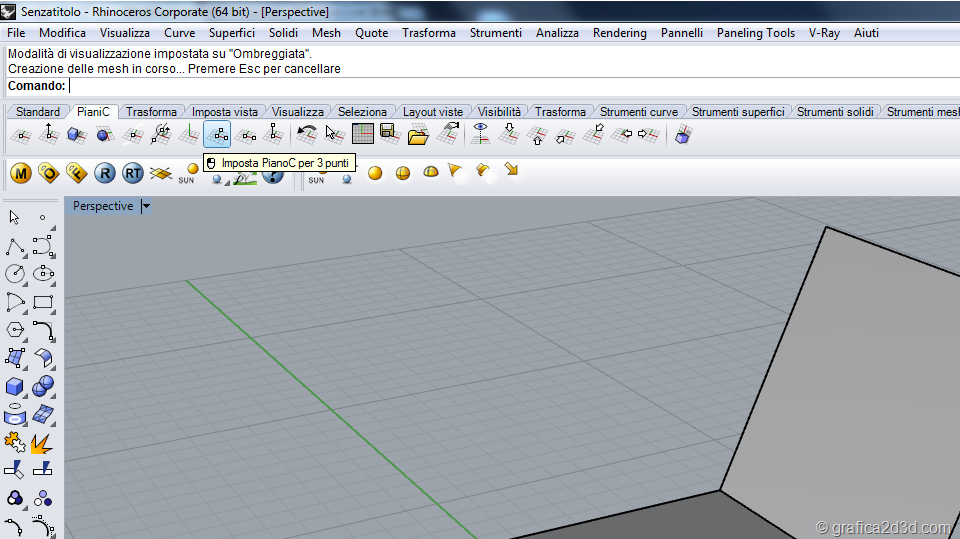

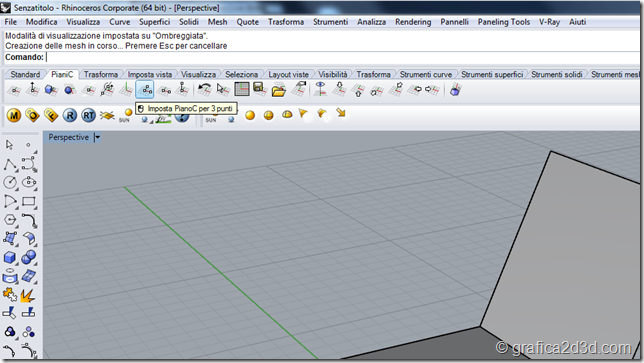

ci sono tanti modi per orientare il piano c e la scelta dipende dal tipi di disegno che si ha, uno dei modi più usati è quello di definirlo con 3 punti, clicchiamo su imposta piano c per 3 punti e diamo 3 spigoli dello schienale

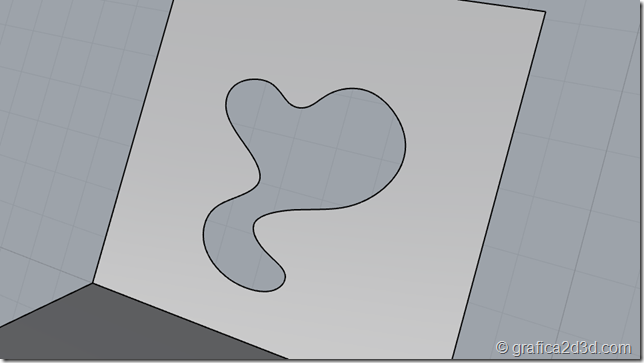

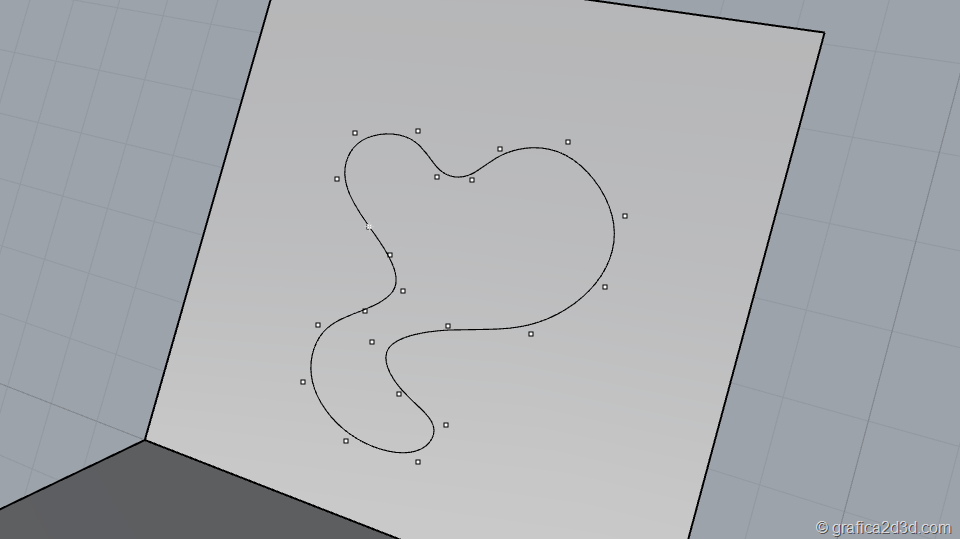

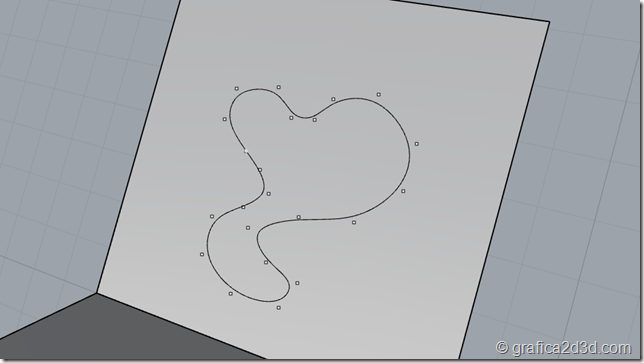

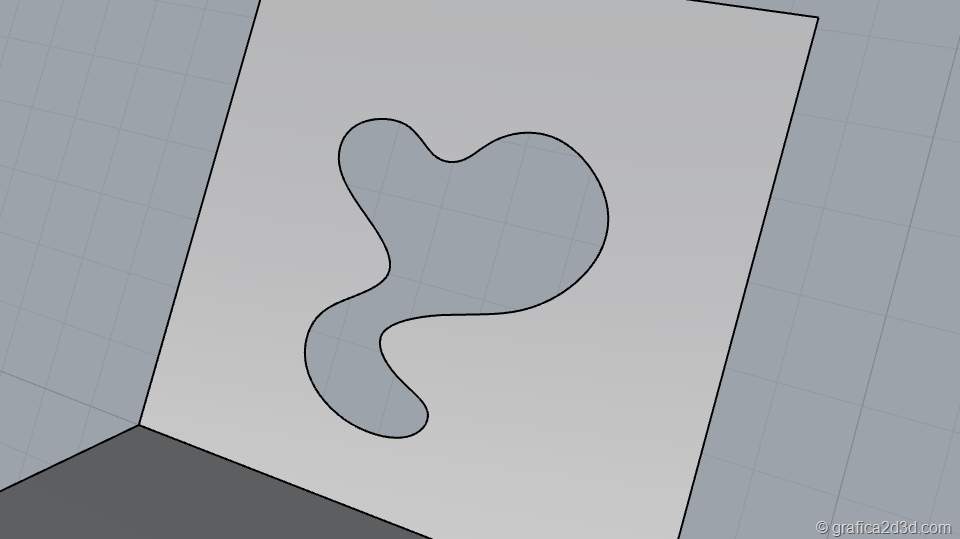

al 3 click vediamo che anche la griglia si inclina secondo il piano c a questo punto appare facilissimo effettuare un disegno sul piano inclinato per poi forarlo
puoi cercare altri tutorial per rhino sfogliano il sito per la categoria rhinoceros
