Rendering artlantis 5 : importazione modello archicad

Da poco è stata rilasciata la nuova versione di artlantis 5, leggendo un pò in giro molti sono scontenti della nuova interfaccia grafica e qualcuno anche del funzionamento e di rallentamenti vari che avrebbe la nuova versione,pochi giorni fa  ho scaricato il demo dal sito ufficiale per fare delle prove

Lo trovate a questo indirizzo : http://www.artlantis.com/en/downloads/

Vediamo come importare un modello da archicad al nuovo artlantis 5 e la nuova interfaccia del programma, nei tutorial successivi vedremo poi come illuminare sia un esterno che un interno e come gestire materiali e luci.

La procedura di importazione è rimasta invariata rispetto alle versioni precedenti, creo un modello con archicad e visualizzo una vista 3d, da qui dal menu archivio

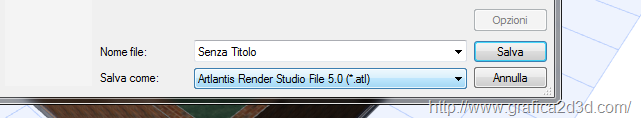

scelgo salva con nome

archicad 17 permette di salvare direttamente per artlantis 5, con archicad inferiori è possibile salvare per versioni precedenti, ma non cambia nulla le versioni sono compatibili tra loro

–>

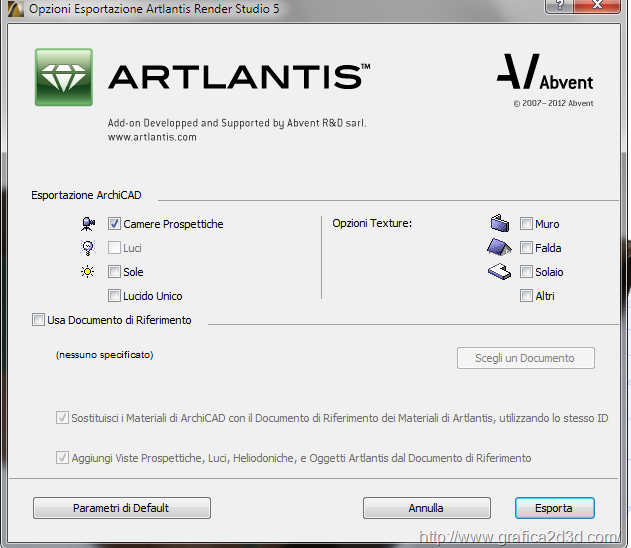

nel pannello di esportazione come per le vecchie versioni scelgo cosa importare

le telecamere e il sole, importarle è indifferente perche in artlantis possiamo comunque aggiungere altre telecamere ed inserire il sole, lasci importare solo la telecamera, mi chiede se voglio importare le texture di archicad, decido di non importarle in quanto voglio inserire i materiali direttamente in artlantis
confermo con il tasto esporta

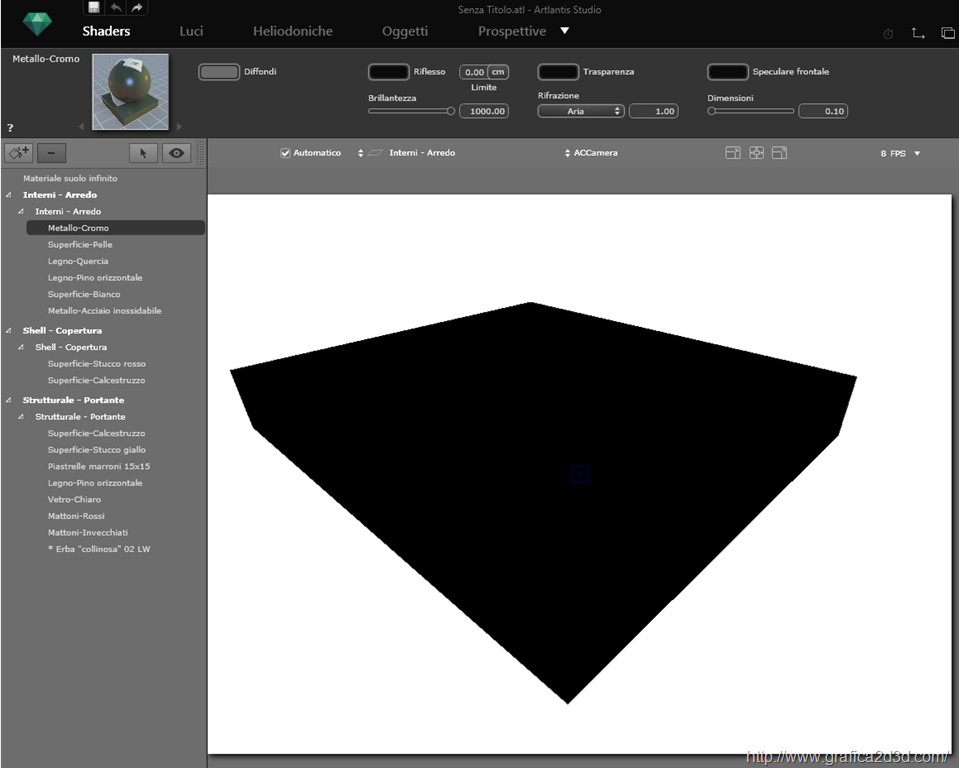

All’apertura del programma noto che l’interfaccia è cambiata radicalmente e questa cosa gia mi piace in quanto i programmi che restano sempre uguali con il tempo mi annoiano, trovo molto divertente invece andare a scoprire miglioramenti e peggioramenti delle nuove versioni

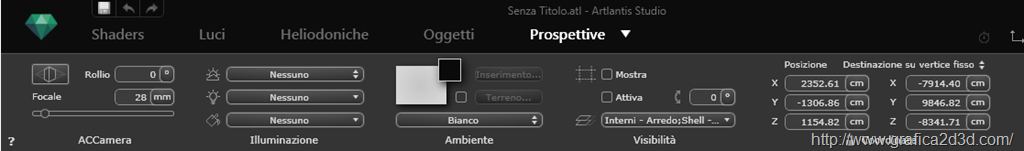

nella parte in alto troviamo il cuore dei comandi di artlantis diventati in stile ribbon ormai adottata non so perchè da tantissimi programmi
le schede sono le stesse della vecchia versione
shaders impostiamo le texture
luci impostiamo le luci interne
heliodoniche impostiamo la luce del sole
oggetti inseriamo nuovi oggetti
prospettive cambiamo la modalità di vista da prospettiva a parallela, animazioni ecc

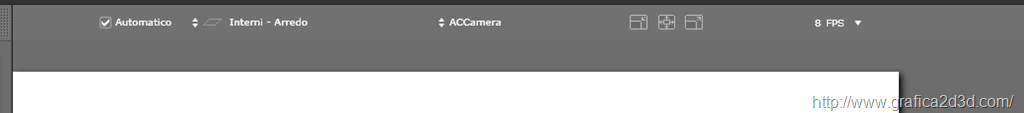

passando da una scheda all’altra ovviamente il contenuto dei comandi cambia ma la fascia sopra e sotto l’area del 3d resta uguale, da quella superiore posso impostare il layer su cui lavorare, la telecamera e la possibilità di aumentare o ridurre la telecamera

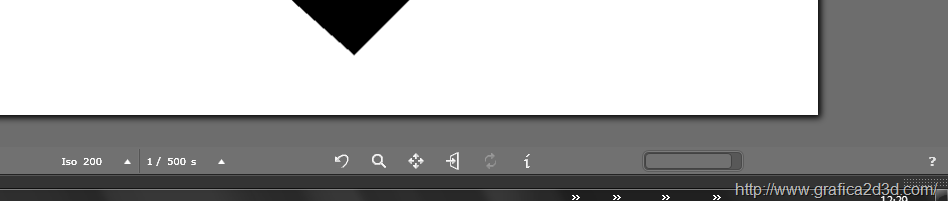

nella fascia di sotto posso impostare ISO e SHUTTER della telecamera, oltre ai comandi per zoom

la fascia di sinistra invece si aggiorna a secondo della scheda in cui mi trovo

nella prossima parte del tutorial cercherò di illuminare questo render di esterno, per poi mettere le texture e oggetti da giardino tipo alberi, piante e arredo da esterno
