Ritorno con un nuovo tutorial per revit dopo un pò di assenza, oggi vediamo un operazione molto usata in ambito architettonico ovvero l’inserimento di una planimetria in formato jpeg e la sua messa in scala per poterlo successivamente ricalcare.

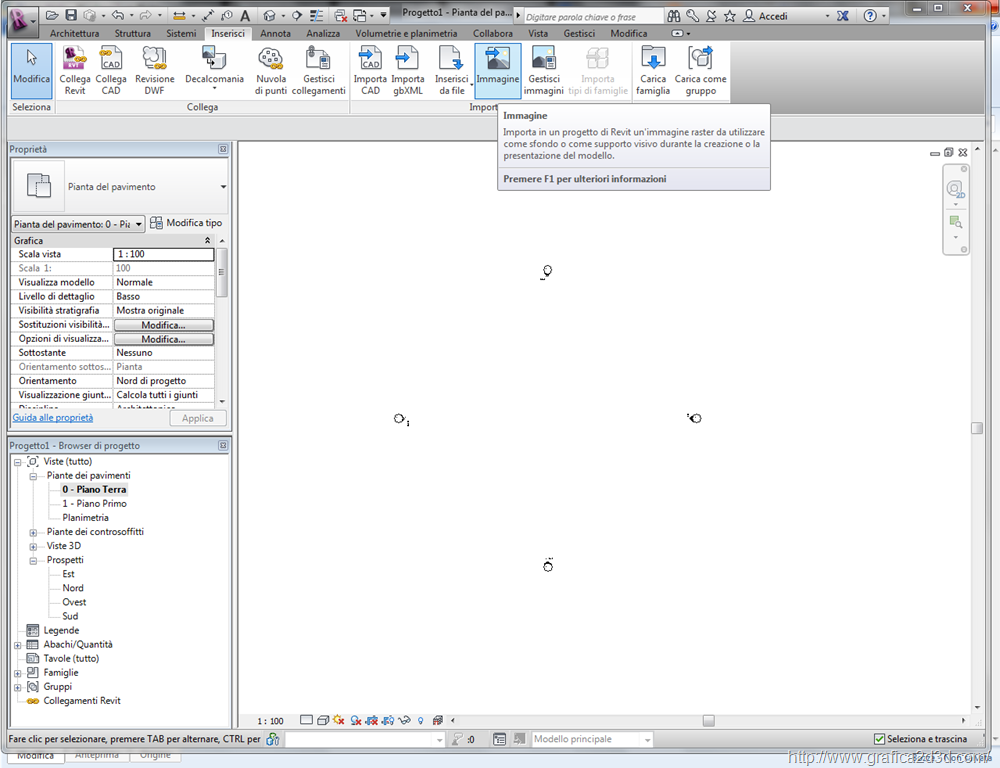

Dal pannello inserisci scegliamo immagine e selezioniamo un immagine nel nostro pc
inseriamo l’immagine senza badare alla scala dell’immagine che aggiusteremo tra poco, dalla scheda modifica immagine raster, che appare nel momento in cui selezioniamo la foto scegliamo il comando scala.
Per scalare l’immagine ovviamente dobbiamo conoscere una misura reale sulla foto
ad esempio poniamo che la larghezza di questa stradina laterale sia 4 metri
dopo averla misurata con il righello, premiamo il comando scala e clicchiamo i due punti che indicano la carreggiata della strada sulla foto
spostando il mouse verso destra, ci viene chiesta la dimensione reale che deve acquisire la distanza tra i due punti, digitiamo sulla tastiera il valore reale della strada ovvero 4 metri e diamo invio
l immagine si metterà in scala in base alla dimensione data alla strada, adesso siamo pronti per ricalcare l’immagine
