Sketchup e le texture proiettate

Normalmente se proviamo ad applicare una texture piastrellata su una superfice curva notiamo un difetto nella disposizione sulla mappa, durante l’ultima lezione del corso integrato di modellazione con sketchup per l’architettura e render con vray,abbiamo appunto trattato su come risolvere facilmente questo problema.
Innanzitutto facciamo un semplice esempio per capire di quale problema stiamo parlando

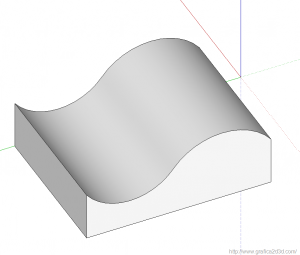

Ecco una superfice curva
Sketchup e le texture proiettate

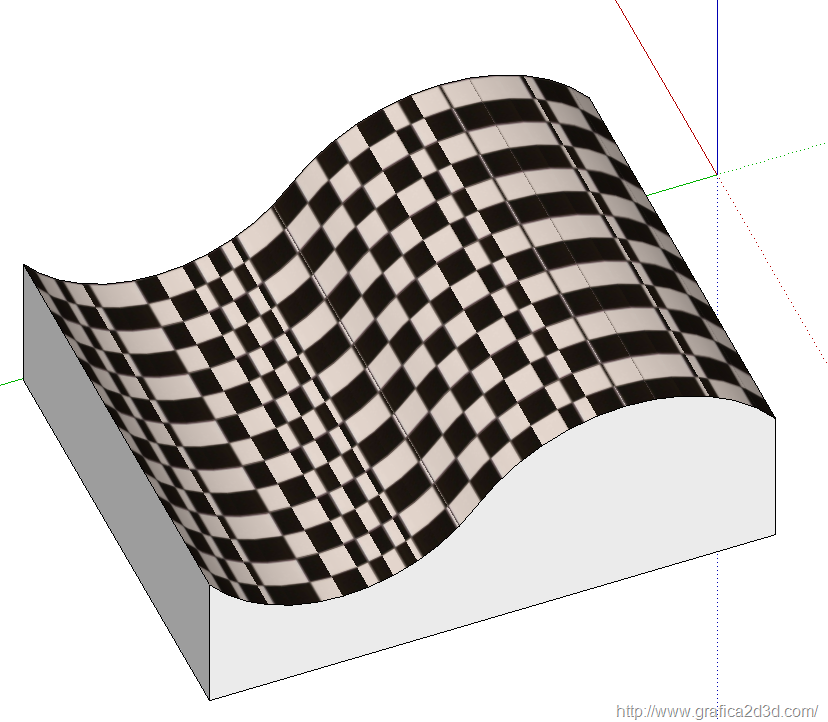

e qui in basso vediamo il difetto di cui parlavamo

<script type=”text/javascript”><!–
google_ad_client = “ca-pub-8832636032449319”;
/* rettangolare grande */
google_ad_slot = “6499649205”;
google_ad_width = 336;
google_ad_height = 280;
//–>
</script>
<script type=”text/javascript”
src=”https://pagead2.googlesyndication.com/pagead/show_ads.js”>
</script>

Sketchup e le texture proiettate
la soluzione èmolto semplice adottando appunto le texture proiettate

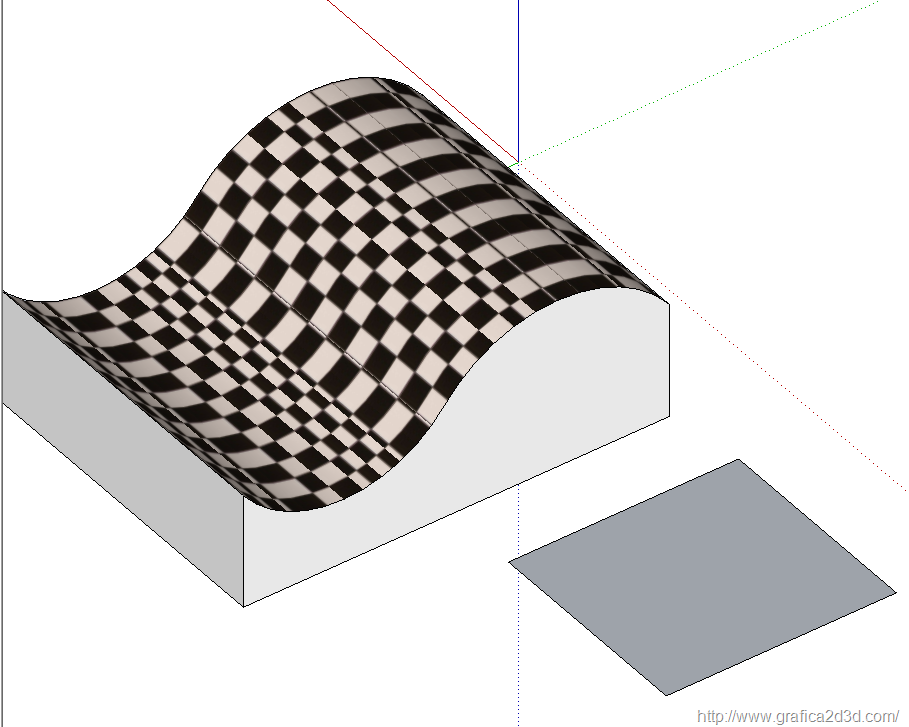

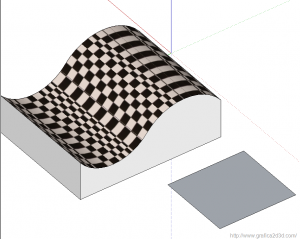

innanzitutto creiamo un piano accanto al nostro oggetto curvo, non importa la sua dimensione
Sketchup e le texture proiettate

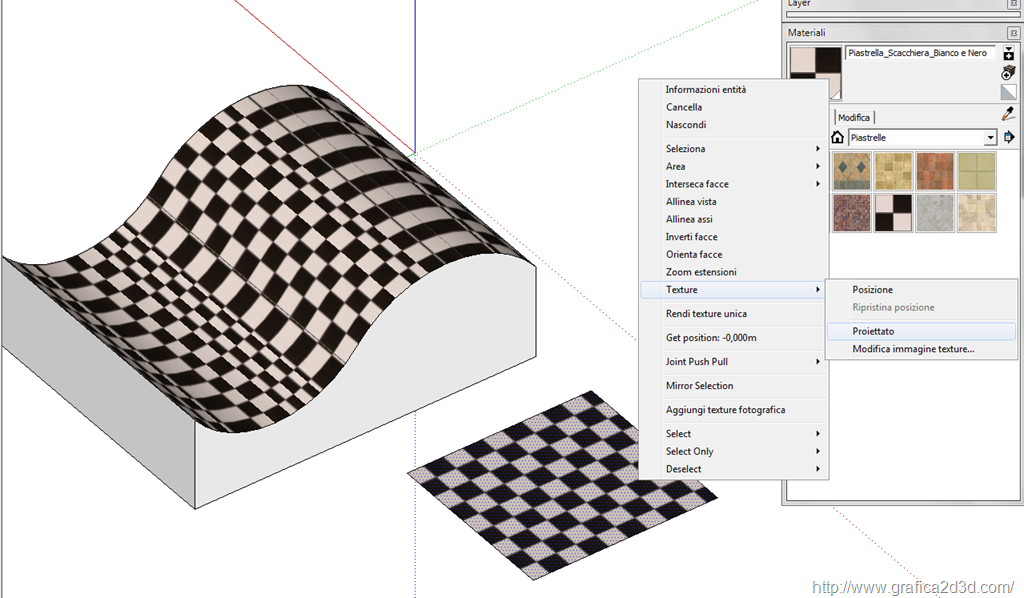

applichiamo su questo piano la texture piastrellata, che ovviamente apparirà correttamente, selezioniamola tasto destro texture e scegliamo la voce proiettato
Sketchup e le texture proiettate
a questo punto con il contagocce preleviamo questo materiale applicato suo piano orizzontale
Sketchup e le texture proiettate

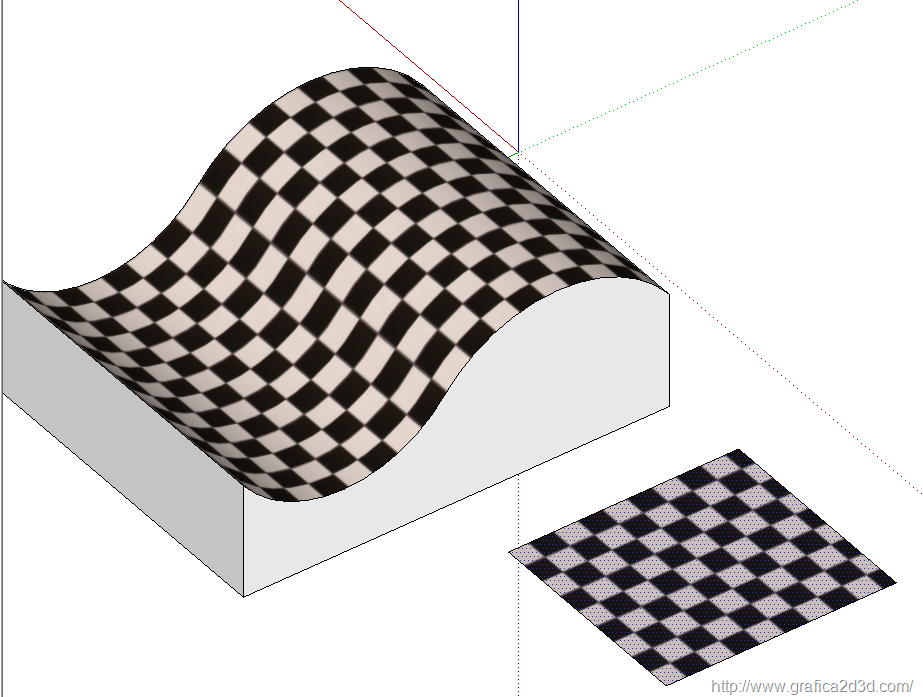

e applichiamo questo materiale sulla superfice curva
vediamo che il difetto precedente scompare
Sketchup e le texture proiettate
