Con il converti entità di solidworks è possibile proiettare una geometria esistente 3D su un nuovo piano di riferimento per creare un nuovo schizzo attinente alla proiezione.

La domanda mi è stata posta da un lettore del blog che per disegnare un pezzo aveva bisogno appunto di un riferimento rispetto ad una parte gia creata.

Vediamo come fare l’operazione è molto semplice.

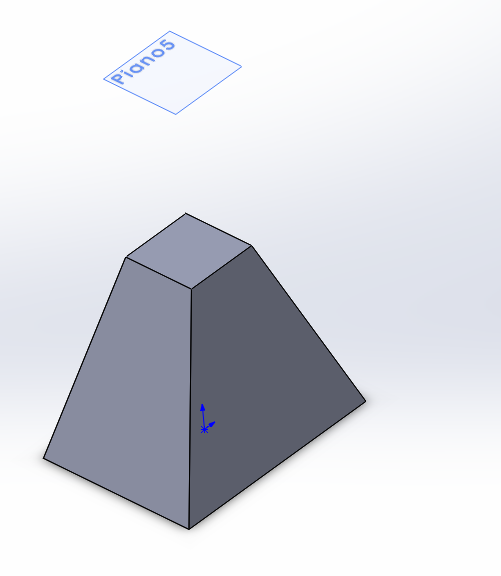

Ho creato un oggetto 3d ed un piano sopra di esso

Diciamo che vogliamo proiettare la base inferiore dell’ oggetto sul nuovo piano di riferimento creato

Entriamo in uno schizzo sul piano nuovo creato

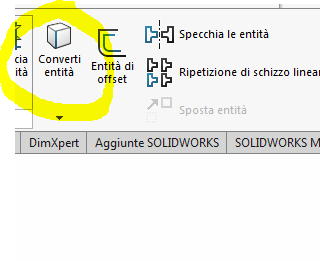

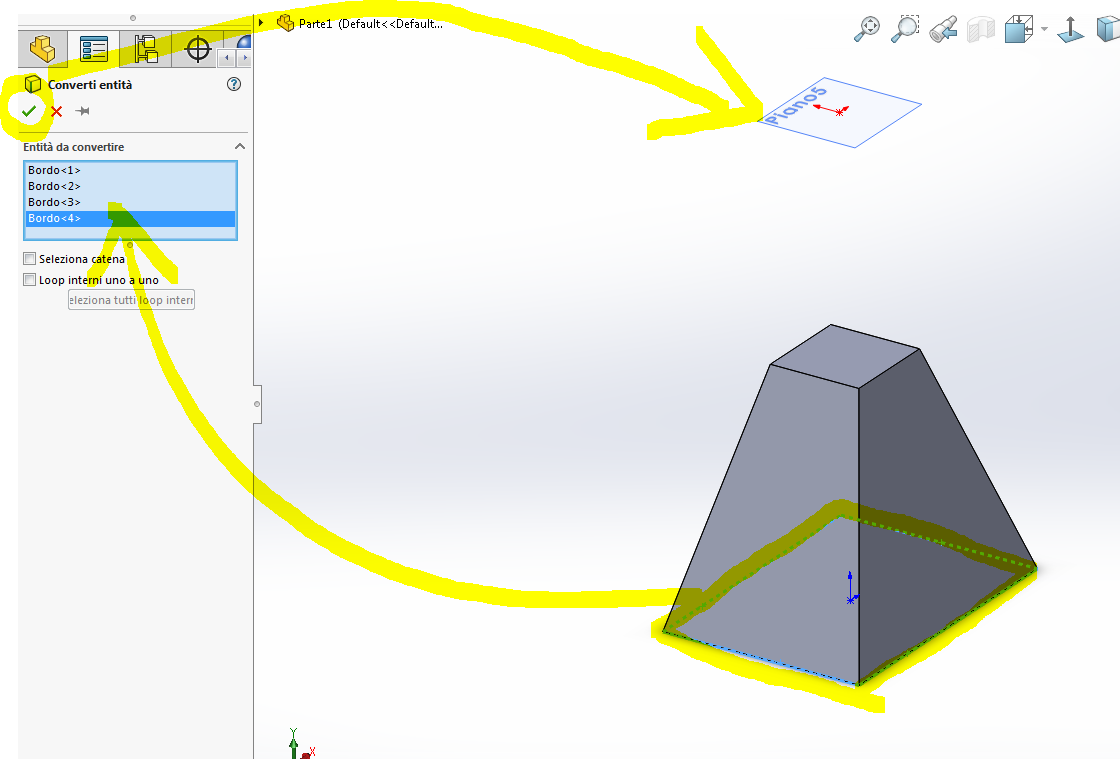

Clicchiamo il comando e clicchiamo sulle linee dell’oggetto 3d da catturare

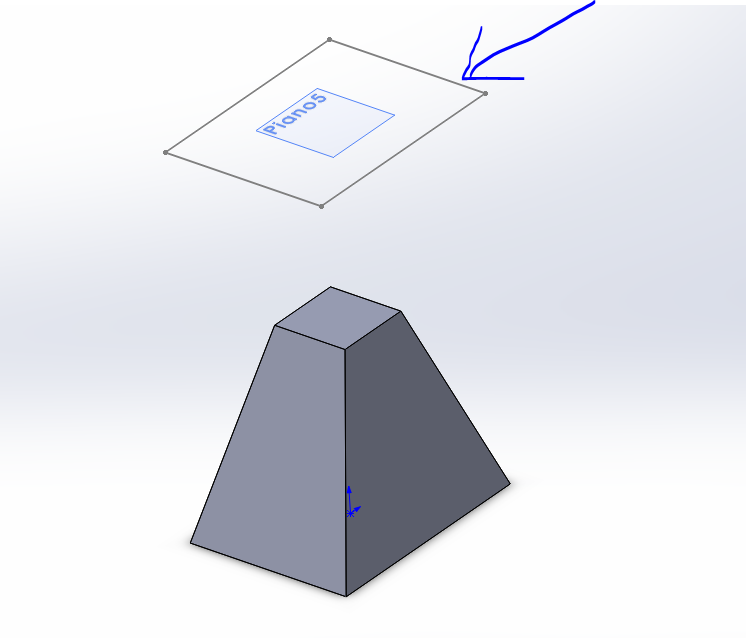

Selezionate le linee e dato l’ok al comando proietteremo il rettangolo sul nuovo piano di riferimento
