Spazio carta autocad

Ciao a tutti in questo nuovo tutorial parlerò dell’uso dello Spazio carta autocad
Spazio carta autocad
Spazio carta autocad 02
Partiamo da un disegno creato nello spazio modello e disegnato in modo che
1 unità autocad = 1 metro
Per accedere allo spazio carta clicchiamo su layout 1 o 2 sono due fogli creati da autocad di default,
quindi tasto destro mouse su layout1-gestione impostazione pagina-modifica


Spazio carta autocad 03
Spazio carta autocad 04

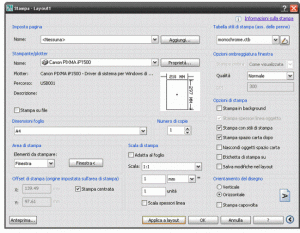

Nel pannello di stampa dobbiamo indicare tutte le caratteristiche come se volessimo fare una
stampa quindi :

Spazio carta autocad 05
· La stampante
· Le dimensioni del foglio
· L orientamento del foglio
· E la scala che deve sempre essere impostata 1:1
Infine premiamo su applica layout e torniamo nello spazio carta
A questo punto dobbiamo definire la scala con cui sarà stampato il nostro disegno
Scriviamo zoom nella riga di comando
E subito dopo scriviamo
1xp scala 1:100
.5xp scala 1:200
.2xp scala 1:500
.1xp scala 1: 1000
2xp scala 1:50
5xp scala 1:10
10xp scala 1:10
Vediamo che il disegno si porterà nella scala indicata, possiamo allargare e stringere la finestra
dello spazio carta e con il pan possiamo centrare il disegno al centro della finestra, attenzione pero a
non cambiare il fattore di zoom ruotando la rotellina del mouse, per evitare che questo avvenga
casualmente possiamo bloccare lo zoom nella finestra andando a ciccare sul bordo della finestra e
nel pannello delle proprietà in visualizzazione bloccata attiviamo SI
Possiamo poi inserire altre finestre in cui
individuare altre viste e magari
modificare anche la scala tipo per fare un
inquadramento 1:1000 dell’ intera area.
Per fare ciò basta semplicemente andare
nel menu visualizza-finestre e scegliere
nuova finestra, se scegliamo finestra
poligonale possiamo anche tracciare una
finestra che non sia il solito rettangolo
ma può avere altre forme
Se noi andassimo a stampare il disegno cosi attorno verrebbe anche il rettangolo nero del riquadro
per fare in modo che ciò non avvenga creiamo un nuovo layer blocchiamo la stampa di questo layer
e selezionando il riquadro posizioniamolo in questo layer
Ricordo che nello spazio carta è possibile creare linee testi e vuotature come nello spazio modello
per poter impaginare al meglio le nostre tavole

19 commenti su “Spazio carta autocad”

  1. Tutorial ben fatto, ma ho un problemino :D.. non mi si visualizza il disegno del modello nel layout? Ho provato a cercarlo dentro la finestra spostandomi col pan e facendo zoom all&#39;estensioni, ma non mi fa vedere nulla.. qualche idea del perchè?<br />Grazie mille <br />ps ho anche spostato l&#39;origine del modello in mezzo al disegno..

  2. Luca,<br />secondo me hai impostato un fattore di scala troppo piccolo, ed è venuto un disegno talmente enorme che vedi solo uno degli spazi bianchi tra le linee. Prova ad impostare lo zoom.

  3. Come si fa a regolare le linee nello spazio carta in relazione allo zoom? Mi spego. Ho per esempio una pianta di un edificio, dove c&#39;è una linea tratteggiata, con un suo spessore. Voglio che nella stessa tavola ci siano due visualizzazioni della pianta, una al 100 e una al 10. Vorrei regolare la frequenza del tratteggio, e vorrei che fosse uguale nelle due scale. Però vorrei anche che lo

  4. Una piccola rettifica alla mia richiesta: anche la frequenza del tratteggio vorrei che variasse in relazione alla scala.. Grazie

  5. un&#39;altra rettifichina: più grande al 10 e man mano più sottile quando si vede più da lontano (cioè al 100)…

  6. Se disegno in cm e voglio fare uno spazio carta in scala 1:5 dopo aver scritto zoom subito dopo cosa devo scrivere?grazie
