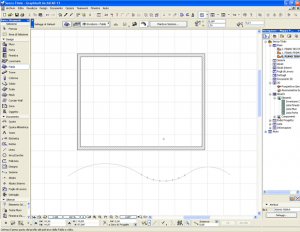

Il punto di partenza per definire un tetto ondulato con archicad è la pianta da ricoprire ed il profilo della copertura ondulata da creare in archicad oppure in autocad.
Prima di procedere accertiamoci che le linee del profilo siano unite in un unica linea, per fare ciò andiamo nel menu edita – raggruppamento – raggruppa
attiviamo il comando per la falda e con lo strumento bacchetta magica clicchiamo sul profilo della copertura
alla comparsa del rettangolo definiamo prima il limite superiore e poi il limite inferiore della copertura, attenzione a non fare il contrario altrimenti il tetto risulterà capovolto rispetto al disegno del profilo
confermati i due punti superiori ed inferiori nel pannello successivo specificare altezza della copertura da terra e spessore e confermiamo con ok
ottenuto il tetto selezioniamolo e con taglia con le falde dal menu design effettuiamo il taglio della parte superiore del muro
