Tutorial revit : creare sezione a baionetta

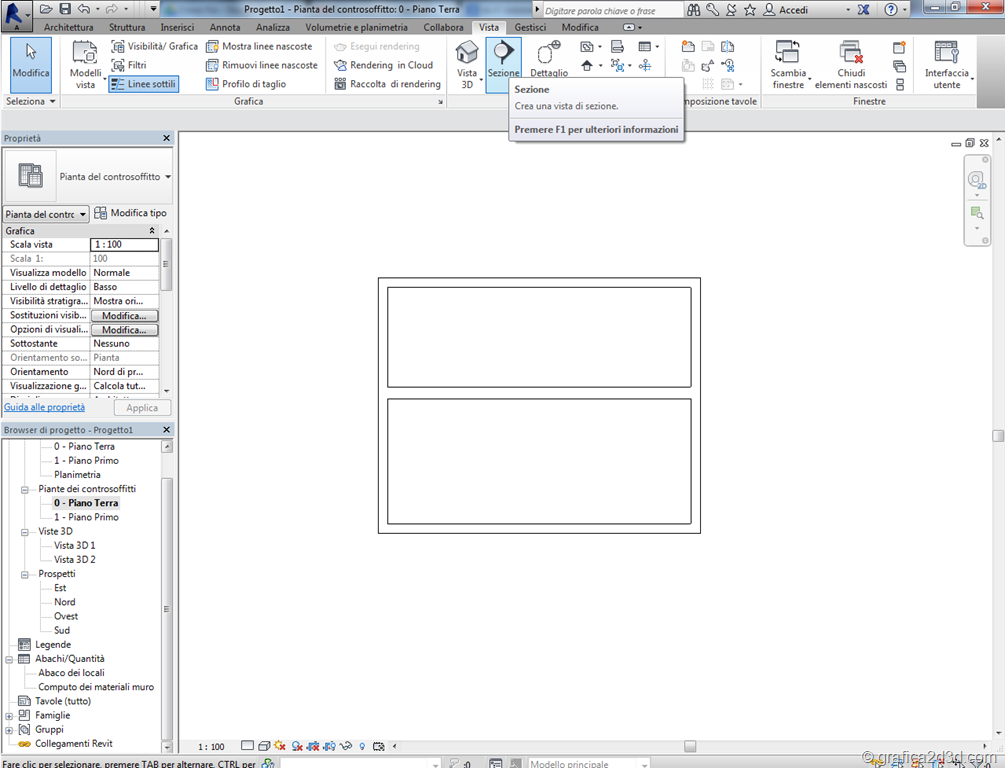

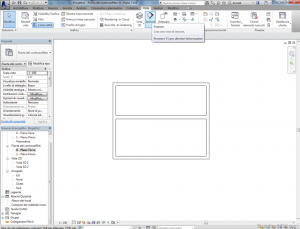

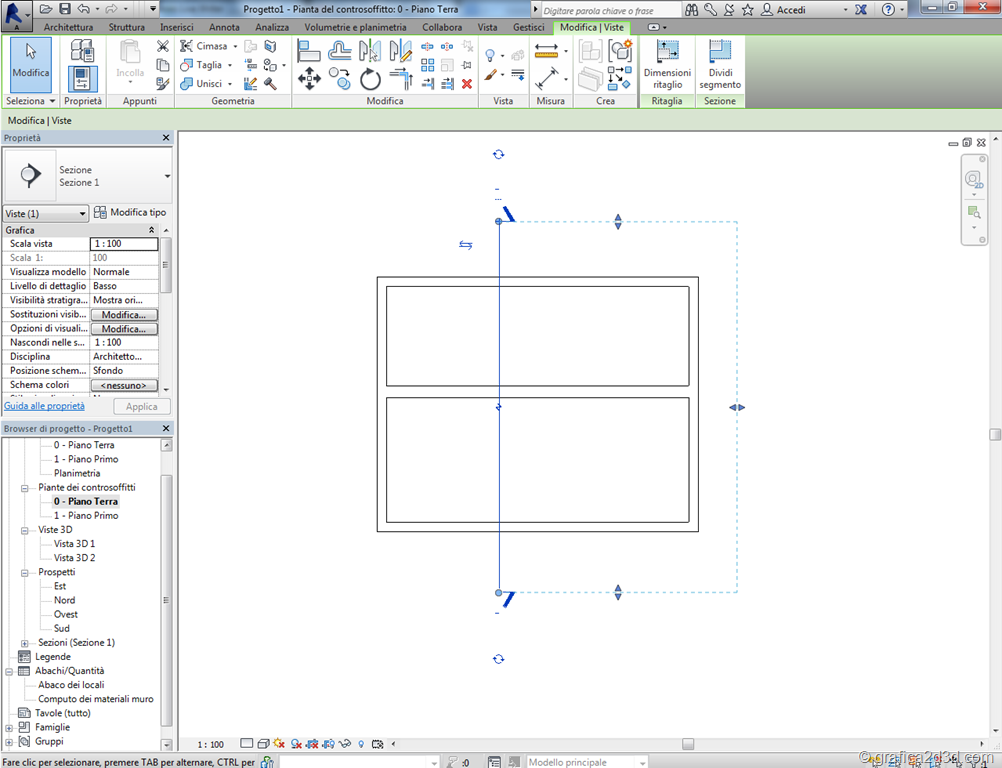

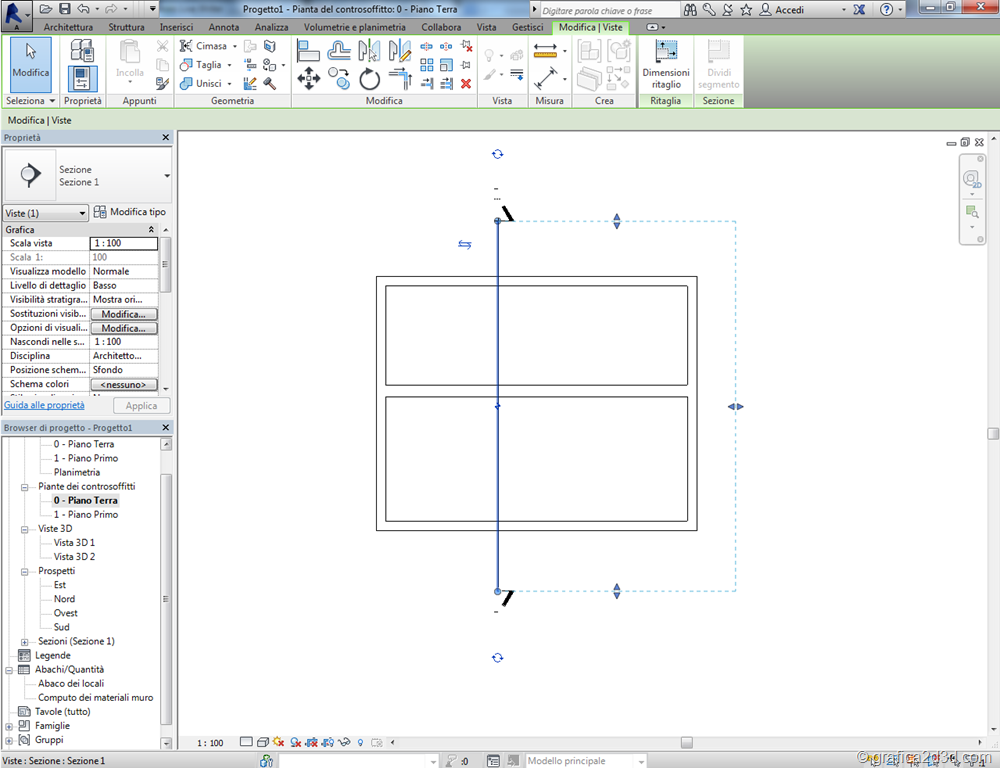

dalla scheda viste tracciamo una sezione normale

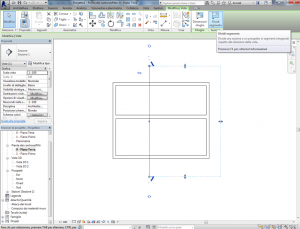

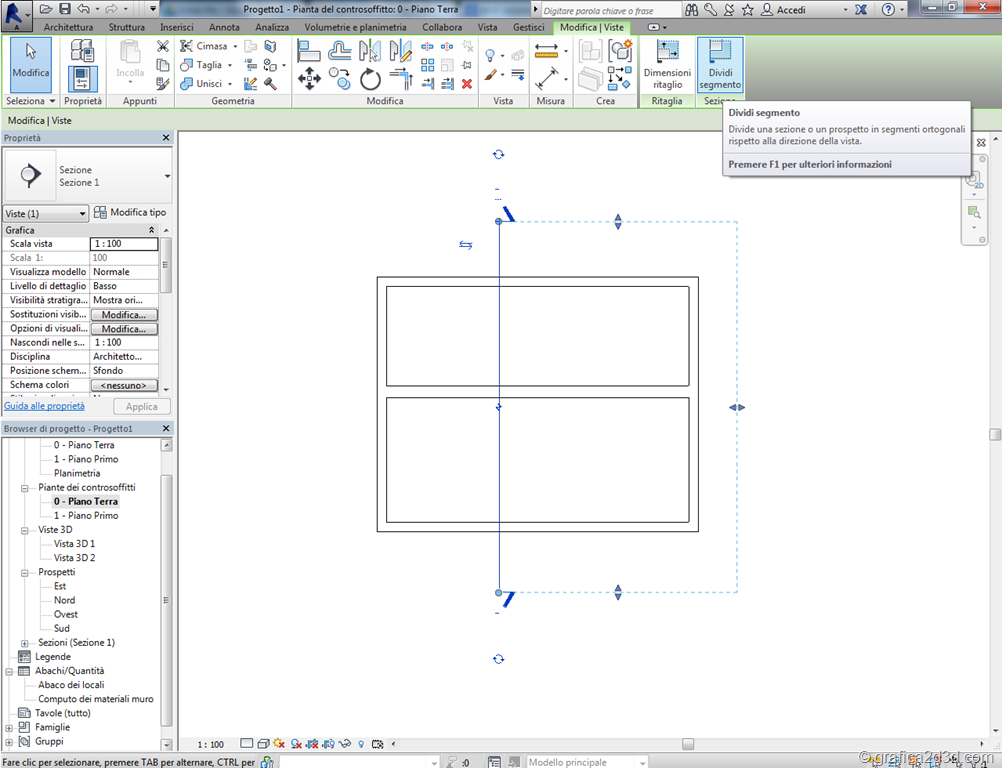

selezioniamola e dalla scheda modifica scegliamo dividi segmento

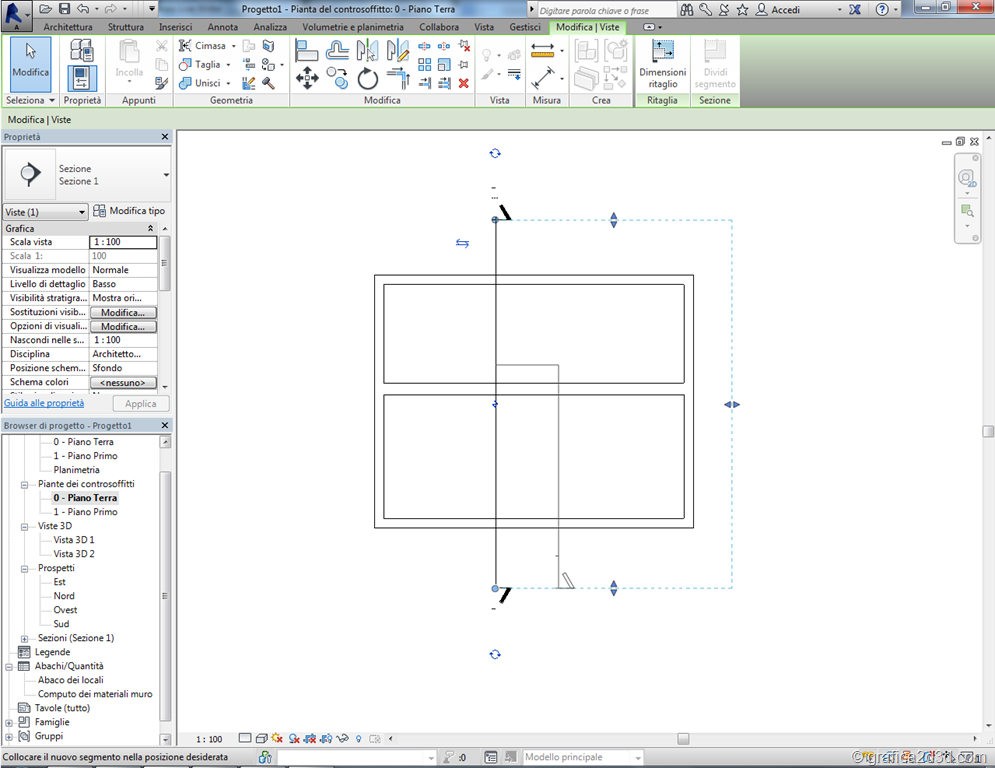

clicchiamo sulla linea di sezione, il cursore assume la forma di un taglierino, clicchiamo sulla riga della sezione che si spezza in quel punto diventando a baionetta

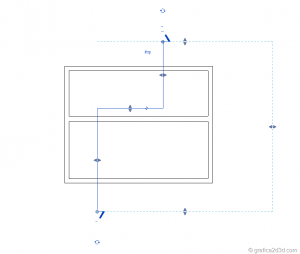

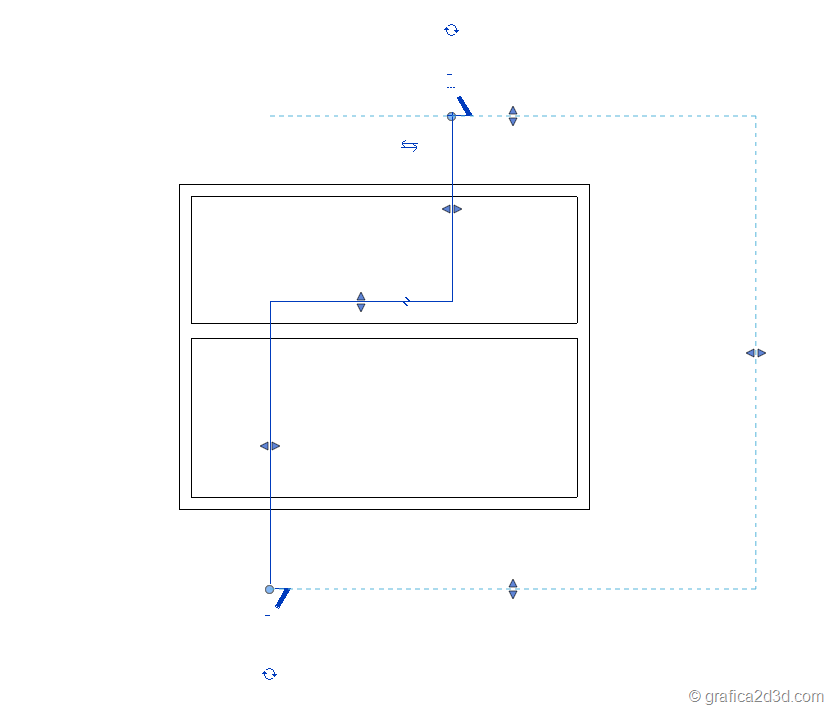

possiamo spostare le linee della sezione a piacimento per posizionare precisamente la sezione agganciandola per le freccette che appaiono cliccando sulla sezione
