Tutorial revit comando dividi e colora superficie

In questo tutorial vediamo come utilizzare con revit il comando dividi e colora superficie

Per apprezzare le potenzialità di un programma penso sia necessario conoscerne anche altri della stessa categoria in modo da fare confronti nel realizzare un qualcosa.
Una bellissima funzione in Revit è DIVIDI SUPERFICE che consente di disegnare su una superfice 3d un area per trasformarla in un solido 3d indipendente dal muro sul quale applicare altri materiali, sicuramente una bella funzione che evita di dover creare solidi sovrapposti, come si deve fare con altri programmi bim, che in questo modo sporcano con linee aggiuntive sia il 2d che il 3d.
Vediamo rapidamente come funziona in questo breve tutorial, in quanto è davvero facilissimo.

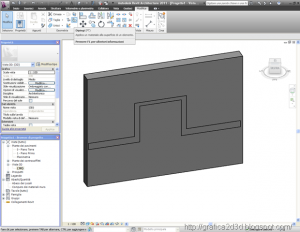

Disegniamo un muro e selezioniamolo

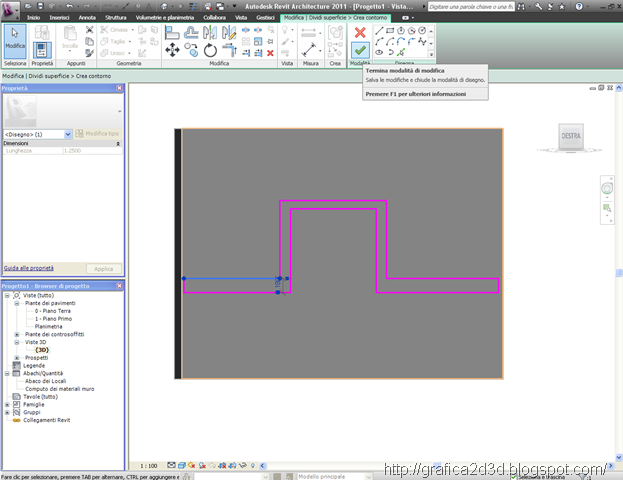

nella barra superiore di modifica troviamo il tasto dividi superfice, premiamolo e disegniamo sulla faccia del muro la superficie da rendere indipendente, ad esempio una greca che gira attorno ad uno specchio
Per aiutarci nel disegno possiamo anche posizionarci nella vista di prospetto

terminato il disegno confermiamo con la v verde in alto

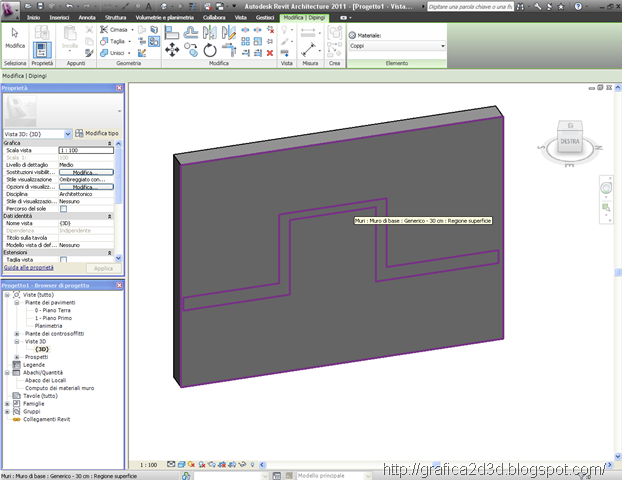

subito sotto al comando dividi superficie troviamo il comando dipingi, premiamolo e clicchiamo sulla parte di geometria staccata

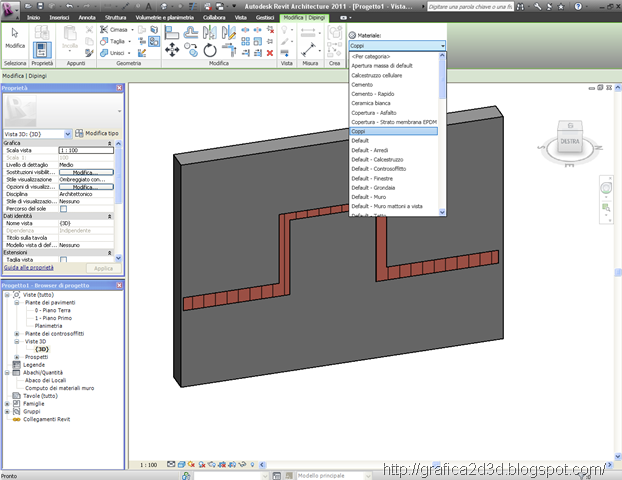

nel selettore sulla destra possiamo scegliere il materiale

tutto in maniera pulita e senza creare nessuna geometria aggiuntiva
