Tutorial rhinoceros : Cestino carte

Pubblico questo tutorial semplicissimo per rhinoceros che poi è una delle prime esercitazioni del  nostro corso base, adatto quindi per chi comincia adesso ad usare il programma.

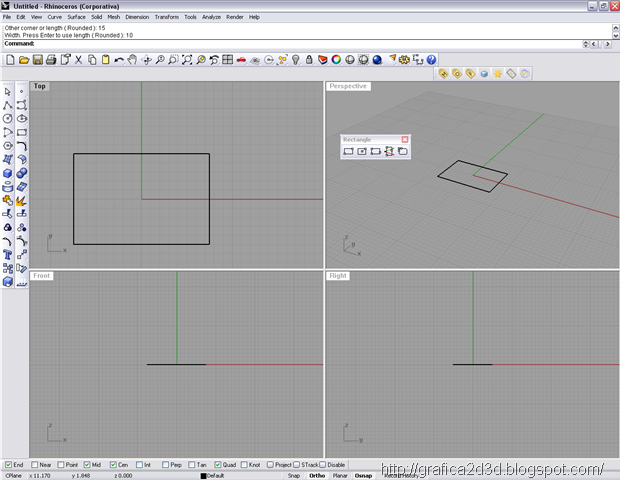

Partiamo da un rettangolo, con centro nell’origine degli assi

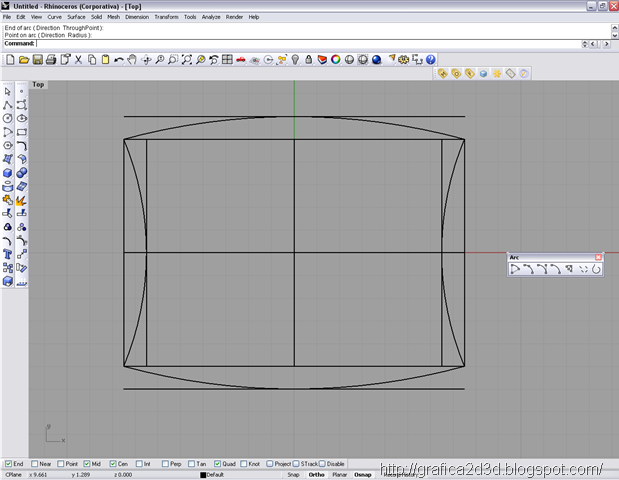

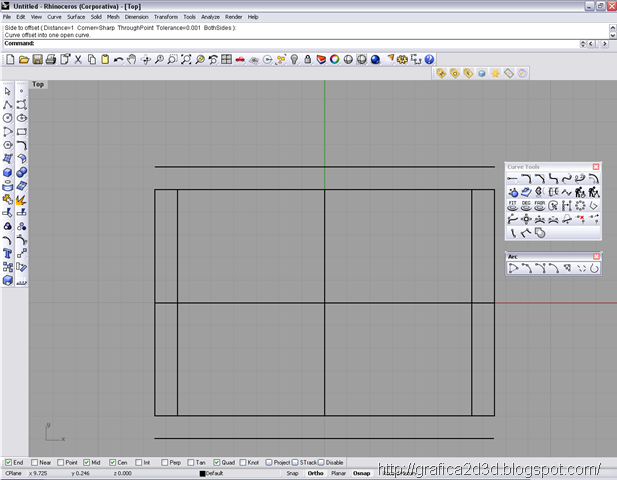

facciamo l’offset di 1 unità dei lati del rettangolo come in figura

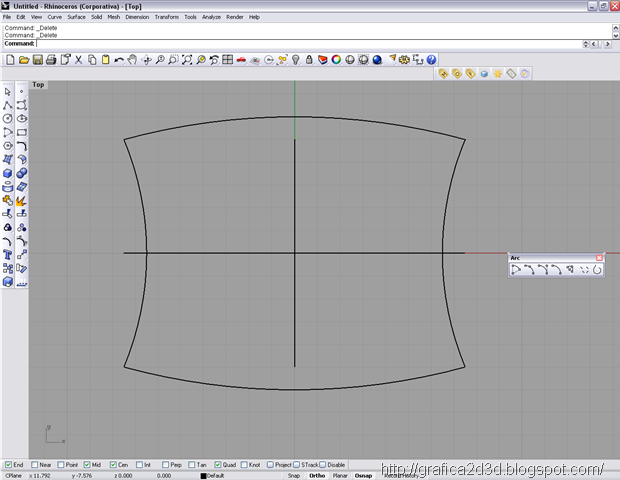

con lo strumento arco per 3 punti creiamo gli archetti dell’apertura

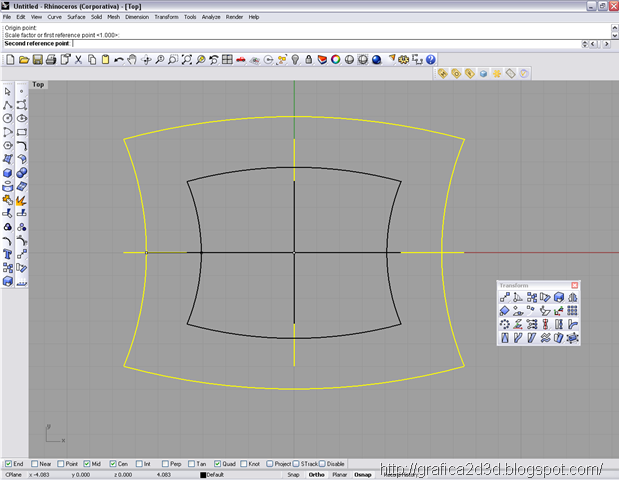

con il comando scala facciamo una copia interna del profilo, per fare la copia e non scalare l’originale, bisogna impostarlo nella riga di comando in alto quando si attiva la funzione scala

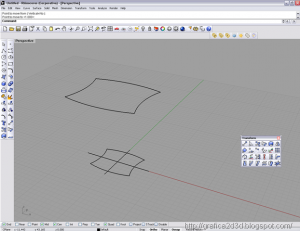

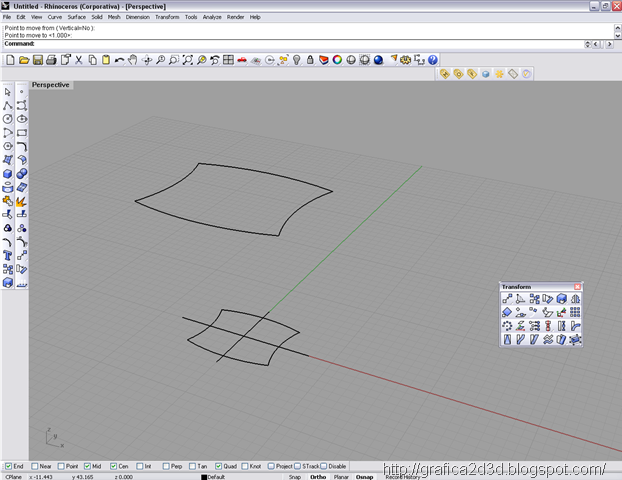

disponiamo la forma più grande più in alto rispetto alla seconda

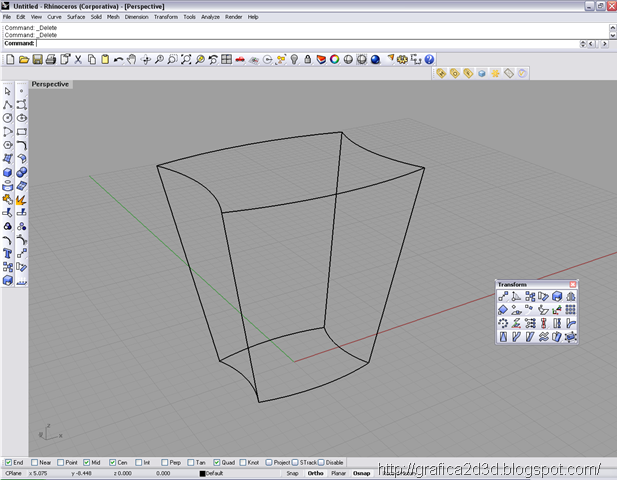

congiungiamo i vertici con delle linee

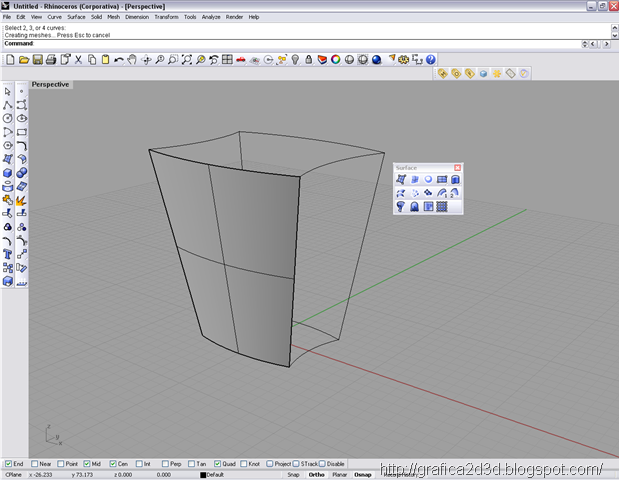

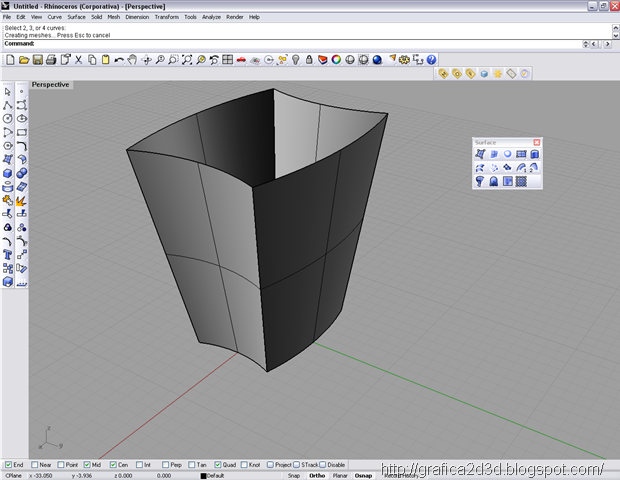

con lo strumento crea superfici da bordi definiamo a 4 a 4 le facce esterne del cestino

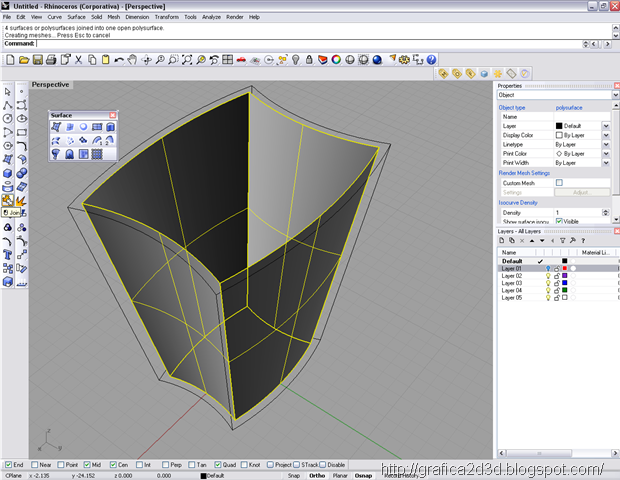

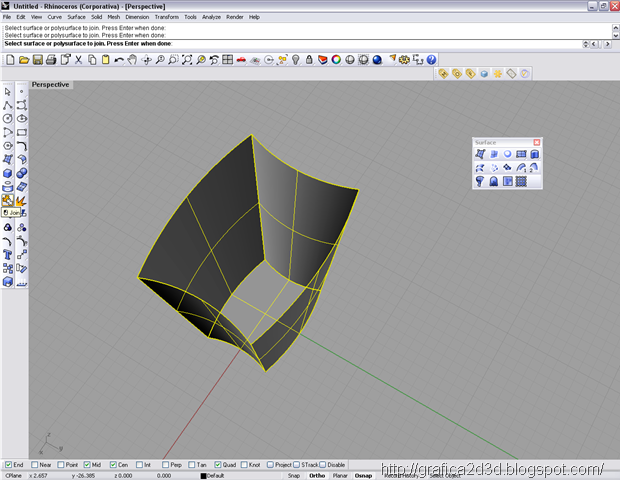

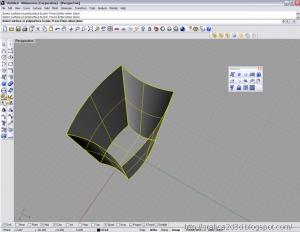

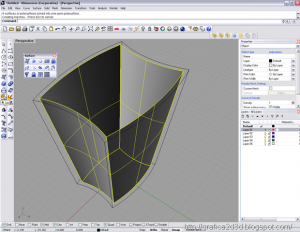

raggruppiamo le 4 facce in una sola con il comando unisci

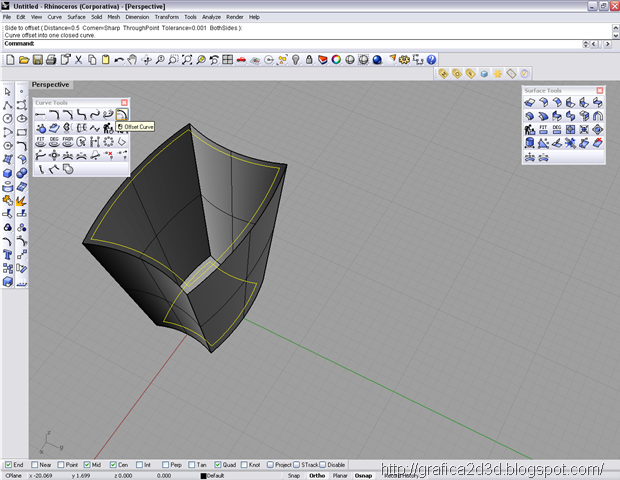

con il comando offset curve facciamo un offset delle curve superiori ed inferiori



nel frattempo spostiamo le superfici esterne del cestino sul layer1 che nascondiamo

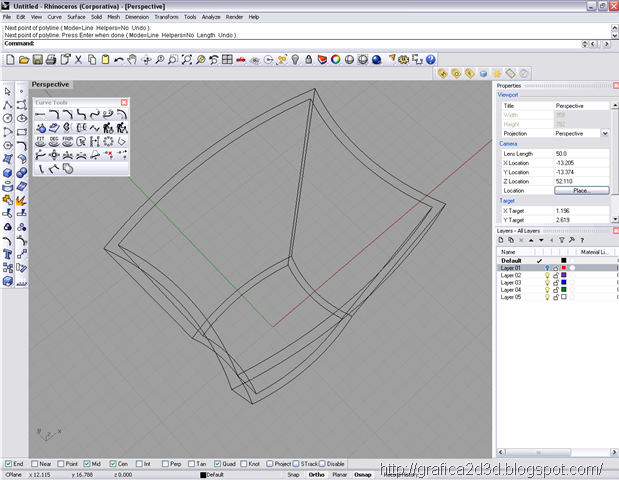

uniamo i vertici della forma interna del cestino

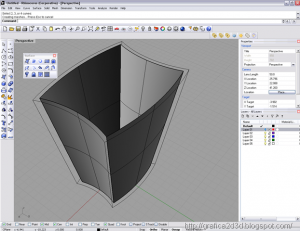

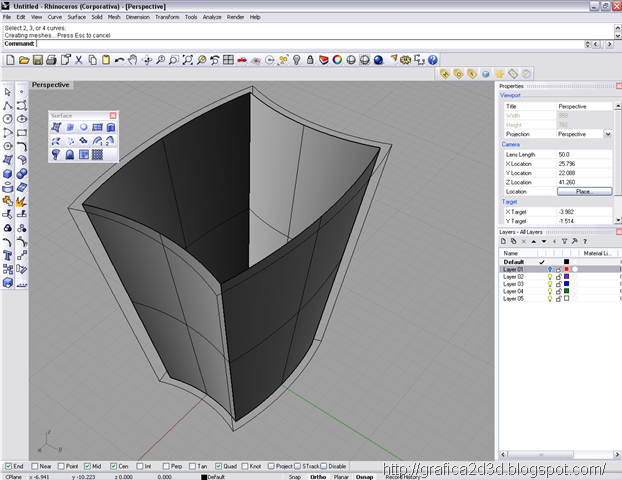

come fatto per la forma esterna creiamo le facce interne del cestino

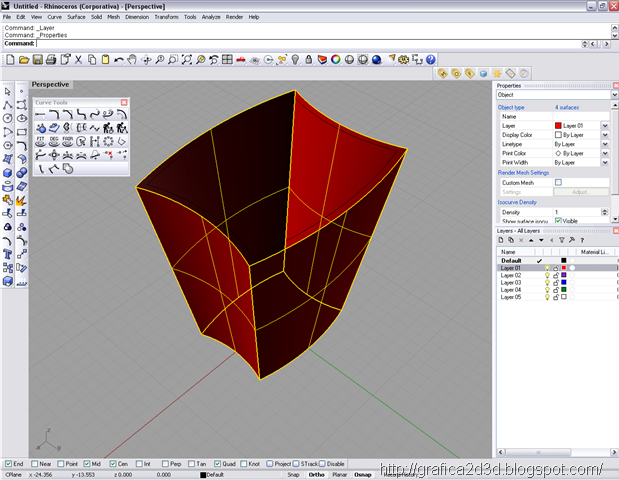

raggruppiamole anch’esse in un unica forma con il comando unisci

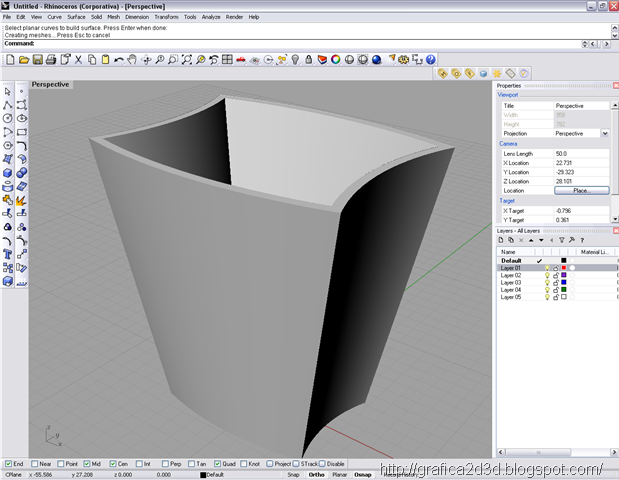

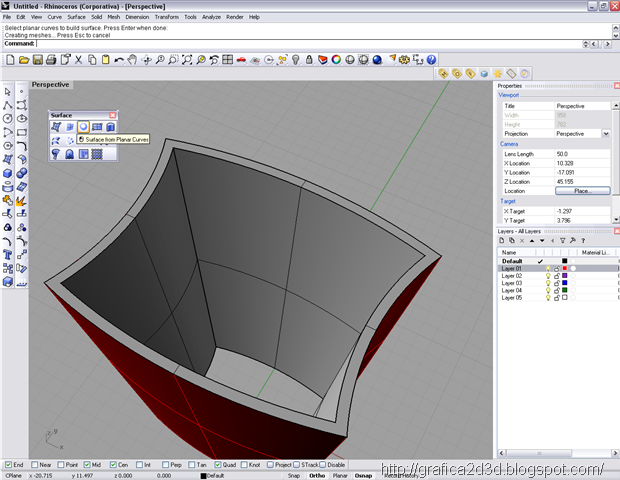

con il comando crea superfici da curve planari identificando il bordo esterno ed interno chiudiamo la parte interna del cestino
