Archicad creare una porta personalizzata
Archicad nel corso degli anni ha fatto notevoli passi avanti nella creazione di oggetti di forme sempre più complesse.
Anche la concorrenza rivale fa bene secondo me alla crescita di un programma, in questo caso revit il maggiore rivale di archicad ha fatto in modo che i programmatori della graphisoft rendessero man mano la modellazione sempre piu semplificata.
In questo tutorial rispondo in contemporanea ad un lettore che mi chiedeva come realizzare una porta con archicad.
Con la versione 22 quella che uso per questo tutorial è davvero molto facile e anche con molte delle versioni precedenti, non ricordo in quale versione sono stati inseriti i salvataggi facilitati di vari oggetti senza conoscere il gdl.
Passiamo alla nostra porta, partendo da un file dwg o dal foglio bianco creiamo la nostra porta a terra utilizzando i classici strumenti solaio e muro a seconda di cosa dobbiamo rappresentare.

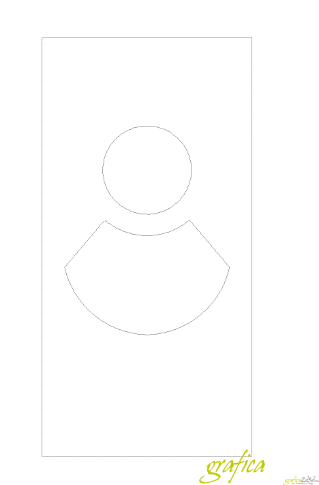

Ho disegnato velocemente con delle linee la porta

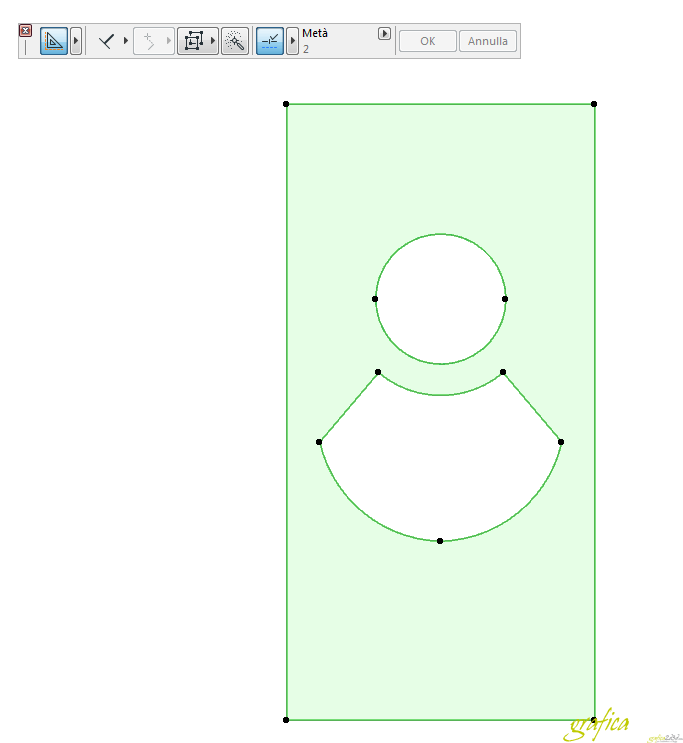

Ora con lo strumento solaio aiutandomi con la bacchetta magica creo la struttura 3d

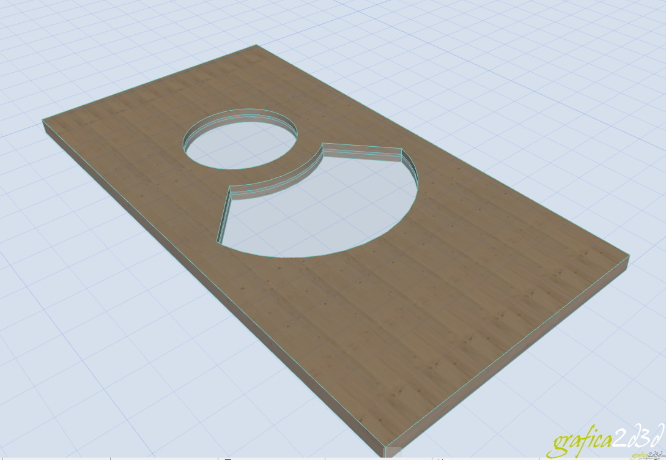

Questa è la porta creata in 3d
A questo punto dobbiamo convertirla in una porta vera e propria quindi dovrà ribaltarsi e dovrà inserirsi in un muro bucandolo in automatico.
Come dicevo prima nelle primissime versioni di archicad era molto complicato questa operazione che ora si riduce ad un semplice comando.

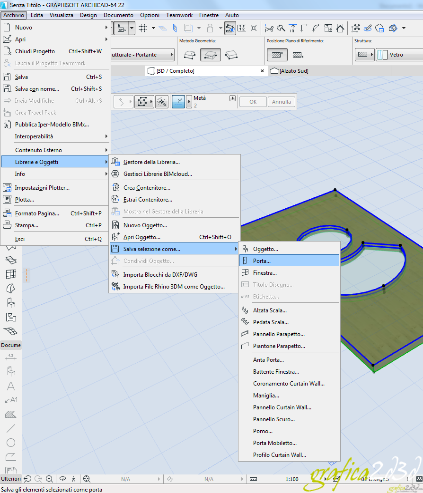

Selezioniamo la nostra porta e dal menu
File – libreria e oggetti – salva selezione come – porta
Posso salvarla come oggetto incorporato disponibile solo in questo file o salvarla come oggetto normale di libreria, lascio libreria incorporata
scelgo i tipi di penne e materiali delle varie parti
Nel pannello materiali è presente la nostra porta con possibilità di modificare materiali e tipi di linee
Dunque è davvero semplicissimo creare porte anche più dettagliate e complesse
