Autocad 2011 : Raccorda e cima 3d

Autocad 2011 : Raccorda e cima 3d

Continuiamo ad esplorare le tante novità di autocad 2011, volevo mostrarvi i nuovi comandi raccorda spigoli e cima spigoli, nelle vecchie versioni di autocad per raccordare o cimare gli spigoli, bisognava utilizzare i comandi cima e raccorda 2d che funzionavano abbastanza bene, ma i nuovi comandi consentono una migliore interattività

Apriamo la barra modifica solidi i tasti che ci interessano sono
raccorda spigoli e cima spigoli

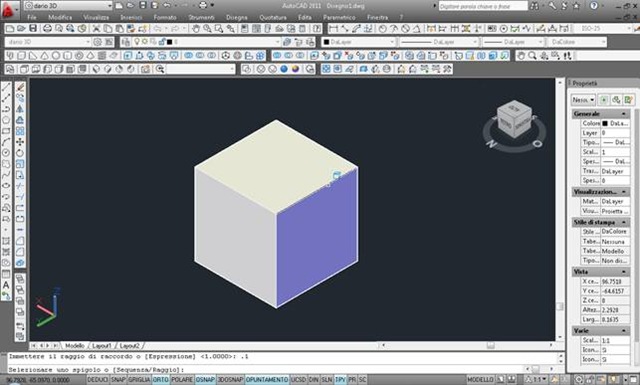

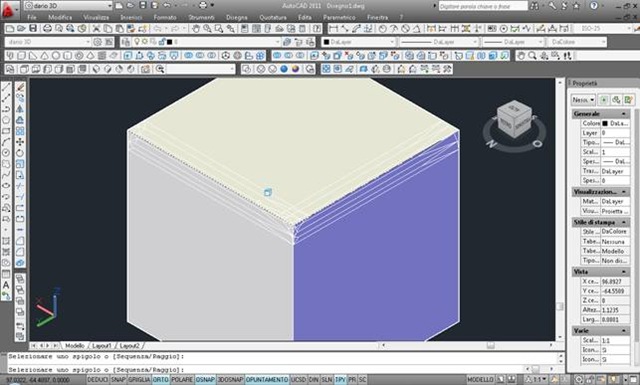

Cliccato raccorda digitiamo il raggio di raccordo e clicchiamo sugli spigoli da raccordare

Confermiamo poi con invio

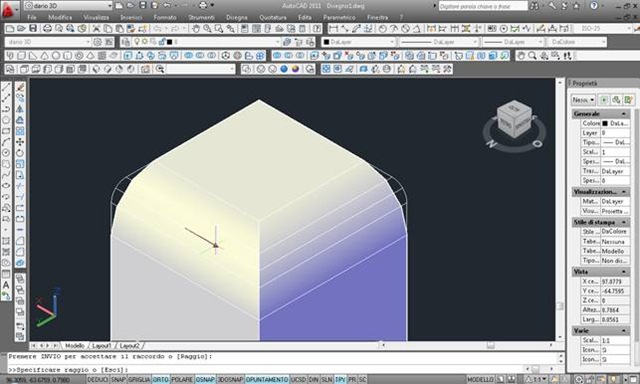

Dopo aver raccordato gli spigoli notiamo una grip sul raccordo che ci consente di modificare manualmente il raggio di raccordo

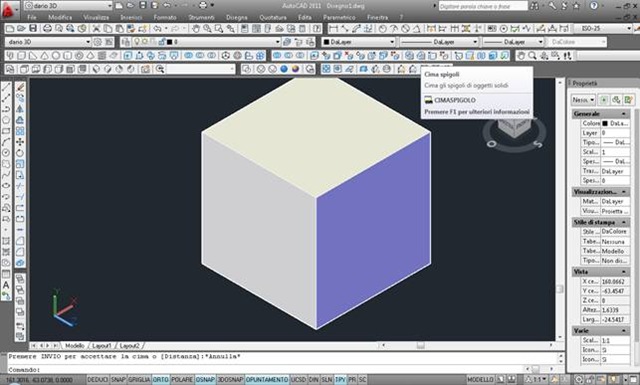

Allo stesso modo il cima oggetti 3d

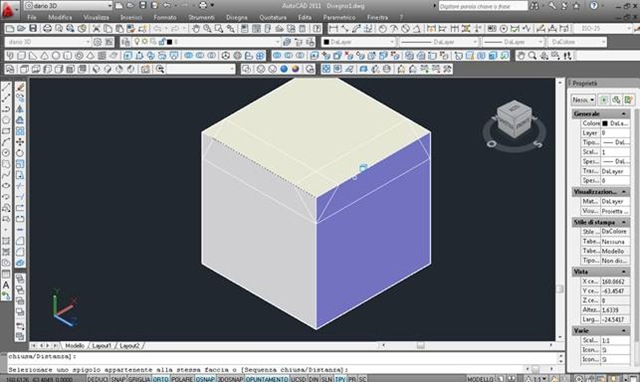

Fissiamo di distanze di cimatura

Confermiamo con invio

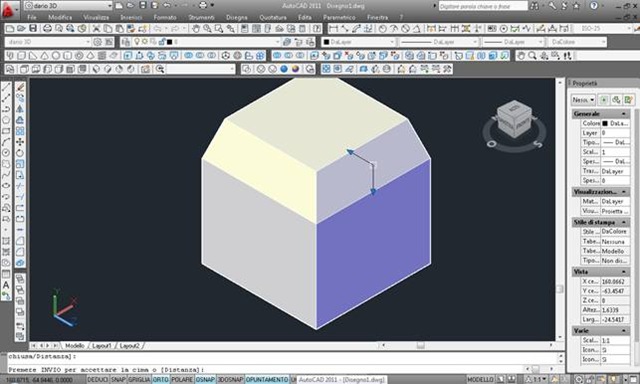

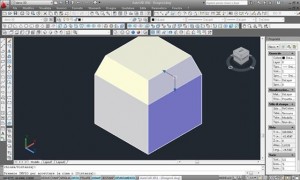

Anche in questo caso possiamo con due grip modificare manualmente le cimature
