La versione 2011 di autocad è davvero ricca di novità, una di queste è il comando SCOLPISCI SUPERFICIE, un comando già presente da tempo in rhinoceros davvero utile,che permette, partendo da una serie di superfici intersecate di creare un solido nel loro punto di unione.
Gli utilizzatori di rhino sapranno benissimo come funzione e che si tratta di un ottimo comando per ottenere un solido di base dal quale iniziare poi la modellazione particolareggiata.

Vediamo come funziona, ho scaricato da internet le blueprints di un cellulare che posiziono sullo schermo

Con lo strumento arco vado a definire i profili del cellulare, ho creato volontariamente l arco piu lungo della sagoma e faccio lo stesso per tutti i lati

Traccio anche il profilo superiore ed inferiore che vado poi a ruotare con ruota3d

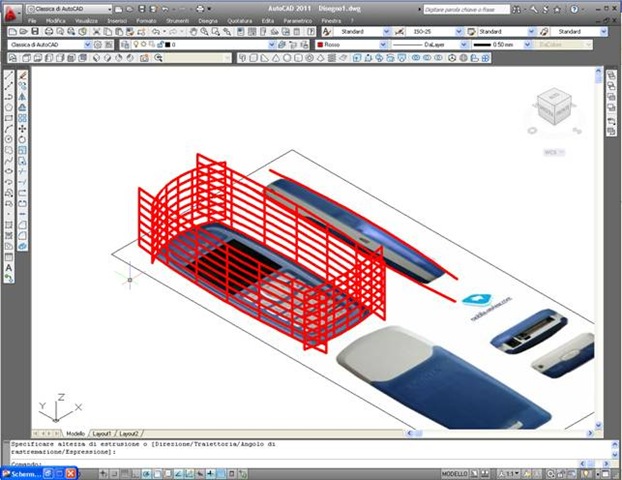

Estrudo tutti gli archi che non definendo una forma chiusa autocad trasforma in delle superfici

A questo punto apro la barra degli strumenti modifica superfici

Attivo il comando scolpisci superfici e seleziono tutte le superfici

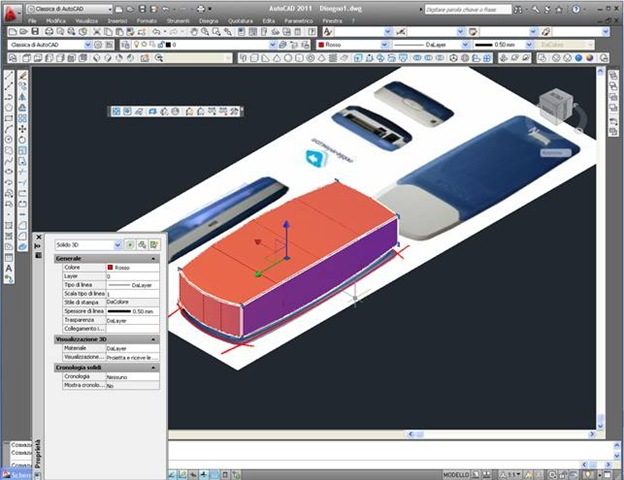

Come risultato ottengo la scocca del cellulare come oggetto solido

Ovviamente questo è solo un punto di partenza per la modellazione , ma qui volevo solo mostrare l’utilizzo del comando
