Autocad architetture 2010 : impressioni parte 1

Da pochi giorni ho scaricato la versione trial di autocad architecture 2010, ovvero la versione parametrica per l’architettura di autocad, come ogni programma parametrico, la complessità è oltre che nei comandi parametrici che hanno tantissime opzioni in più rispetto ai classici comandi 3d di autocad, ma è anche diversa l’organizzazione del disegno, infatti utilizzare solo i layer per diversificare i vari livelli e le strutture, come si fa quando si utilizza autocad 3d, per progetti architettonici complessi sarebbe davvero molto complicato.

Autocad architectural gestisce il progetto attraverso il PROJECT NAVIGATOR accessibile dal tasto posto nella barra in alto
Autocad architetture 2010 : impressioni parte 1
Autocad architetture 2010 : impressioni parte 1
In current project troviamo il nome del progetto un numero identificativo e una descrizione sommaria dell’opera
In level impostiamo i vari piani fondamentale per un cad parametrico architettonico la possibilità di fissare i piani del nostro edificio e spostarsi tra un piano e l’altro attraverso un navigatore, che conosce un po archicad sa che da diverse versione ha questa utilissima funzione piani

In divisioni invece troviamo un opzione secondo me importantissima che neanche archicad ha (si spera per le nuove versioni) in division è possibile identificare varie parti del nostro edificio o edifici diversi e gestire per ognuno di loro delle impostazioni di piani diverse
Autocad architetture 2010 : impressioni parte 1

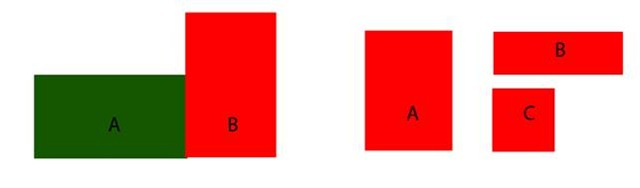

Mettiamo ad esempio di avere un edificio A con un ala B l’edificio A ha 3 piani con interpiano di 3 metri, l’ala B invece ha 2 piani con interpiano di 4 metri, fissando due divisioni è possibile gestire tranquillamente entrambi gli edifici. Oppure abbiamo un parco composto da 3 edifici A,B,C il primo ha interpiano di 3 metri, il secondo di 4 metri, il terzo di 2,70 metri, fissando 3 divisioni per ogni edificio è possibe gestire tranquillamente tutti e tre gli edifici ognuno con i suoi livelli.
Se il nostro progetto è una semplice casetta a due piani o un singolo palazzo ovviamente useremo una sola divisione
Autocad architetture 2010 : impressioni parte 1

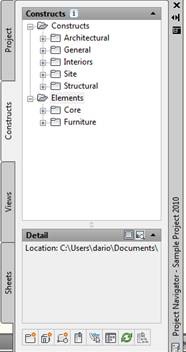

In construct invece distinguiamo due sotto categorie costruzioni ed elementi:
Con costruzioni si raggruppano elementi 3d che formano il nostro progetto che non si ripetono da nessun altra parte quindi muri solai finestre ecc.
Con elementi invece si raggruppano gli oggetti 3d che sono comuni ad altre parti dell’edificio stesso o ad altri edifici confinanti ad esempio vani scale con scale, vani ascensori con ascensore ecc
… continua
