Catia v5 creare pieghe in lamiera importata
Nel tutorial precedente avevamo visto come importare un oggetto creato in part design nel modulo lamiere di catia. Ma l’oggetto precedente avera gia dei raggi di piega quindi il riconoscimento era avvenuto senza problemi, ora vedremo invece come inserire dei raggi di piega se questi mancano nell’oggetto creato nel part design.
Nel nostro sito puoi trovare altri tutorial per CATIA e SOLIDWORKS

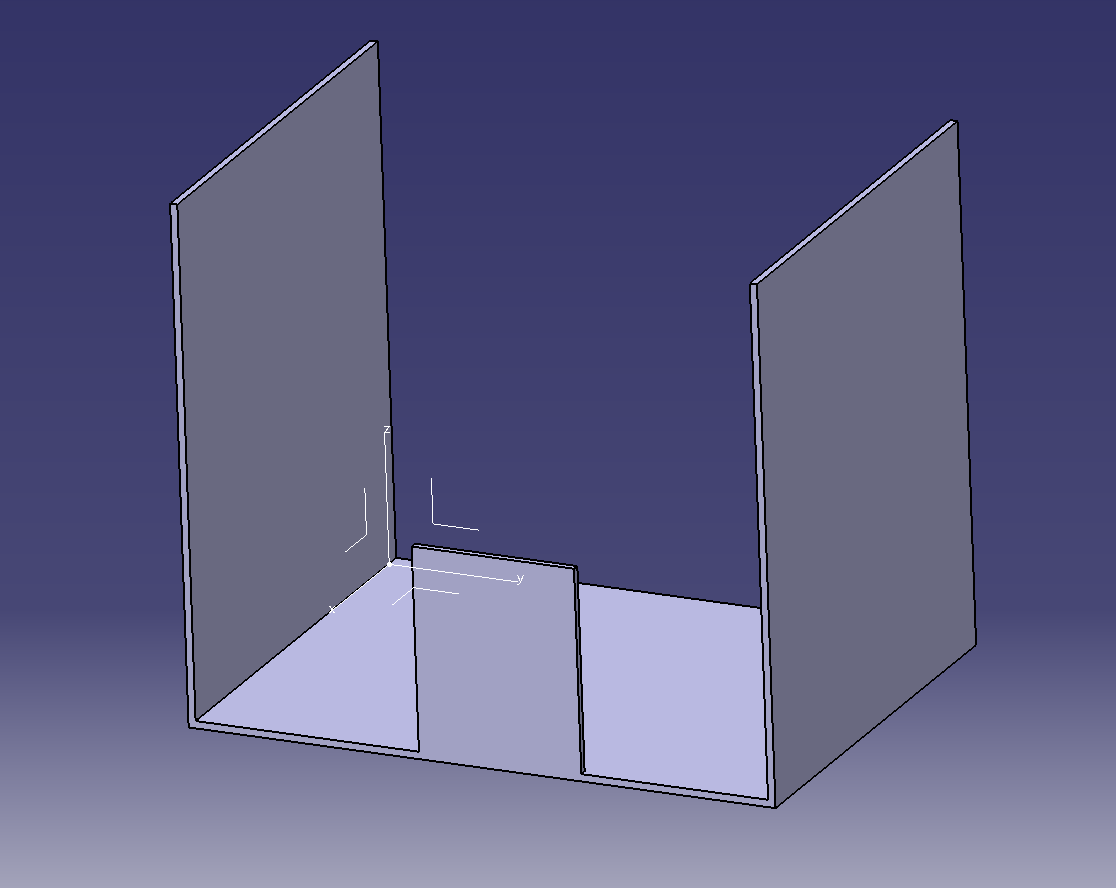

Partiamo da un oggetto modellato in part design che vogliamo trasportare nel modulo lamiera, vedremo come creare le pieghe necessarie alla sua corretta conversione
Passiamo nel modulo generative sheet metal design

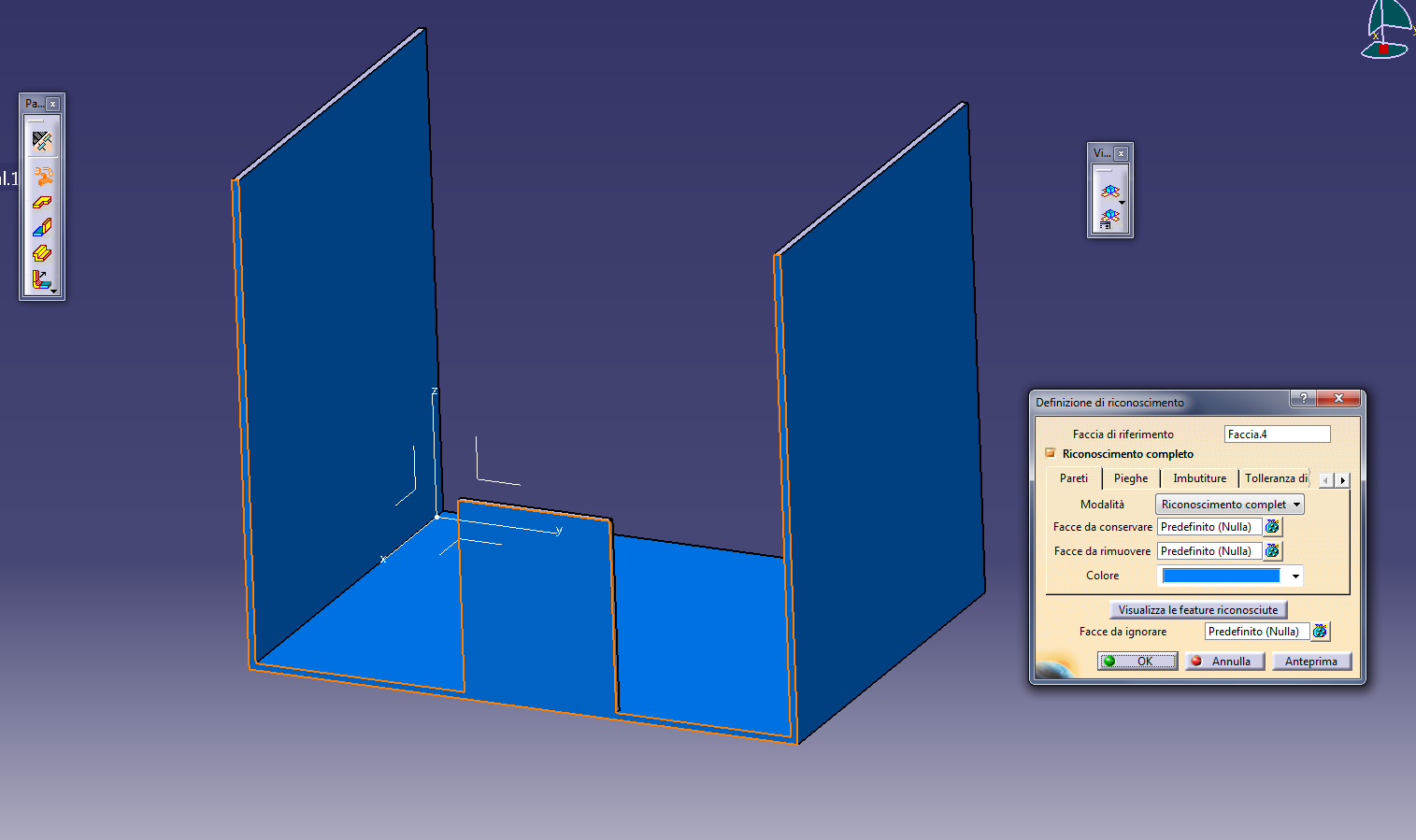

E facciamo il riconoscimento della lamiera per la conversione
Dal riconoscimento vediamo che non trova pieghe
Confermiamo l’operazione per la conversione, ma ora dobbiamo aggiungere le pieghe

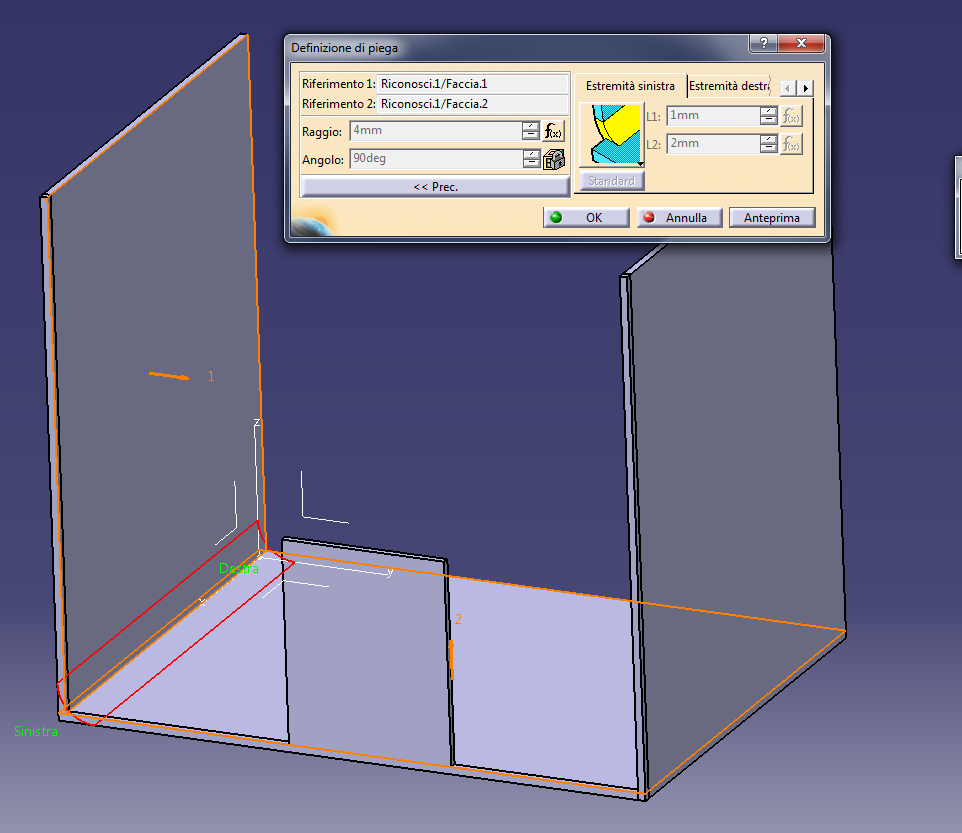

In riferimento 1 e 2 selezioniamo le prime due facce da riconoscere vediamo l’anteprima del raggio di piega

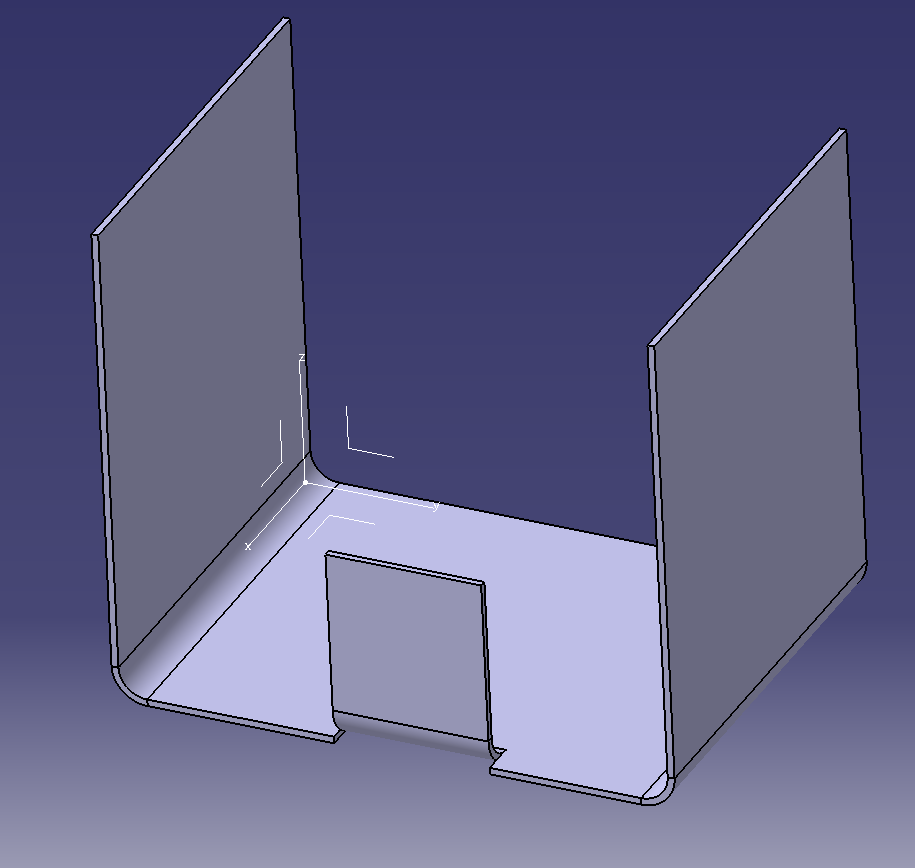

Facendo la stessa operazione sulle altre pieghe otteniamo una lamiera corretta

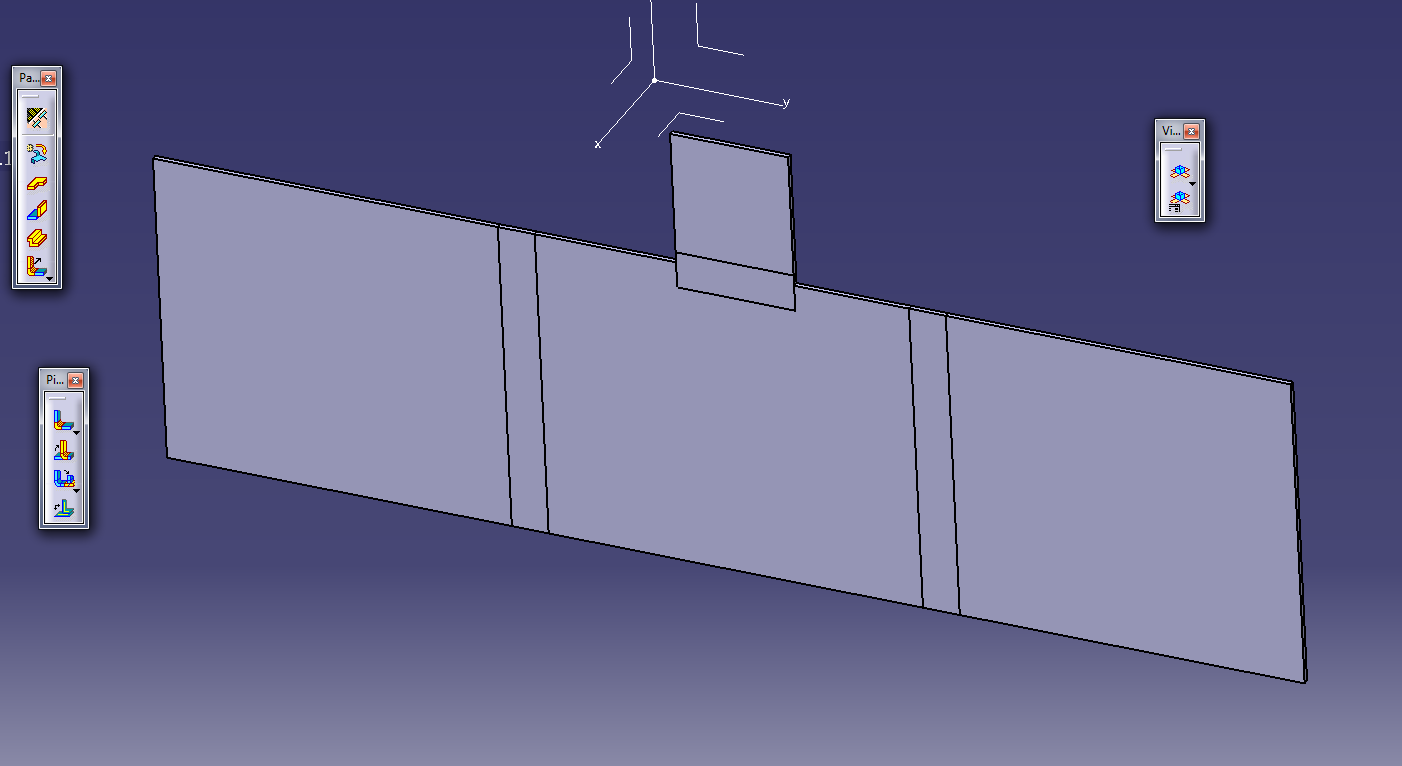

Che può anche essere spianata
