In questo tutorial vedremo come effettiare in Catia v5 il riconoscimento lamiera sheet metal design

A volte può capitare di iniziare un modello catia in part design e successivamente volerlo convertire in lamiera per ottenere il pezzo spianato, la domanda postami da un lettore era appunto come fare questa operazione

Qui puoi trovare altri tutorial per catia v5 creati da noi

https://www.grafica2d3d.com/category/catia

Creiamo un oggetto di partenza come solido nel modulo part design e vediamo come convertirlo in lamiera

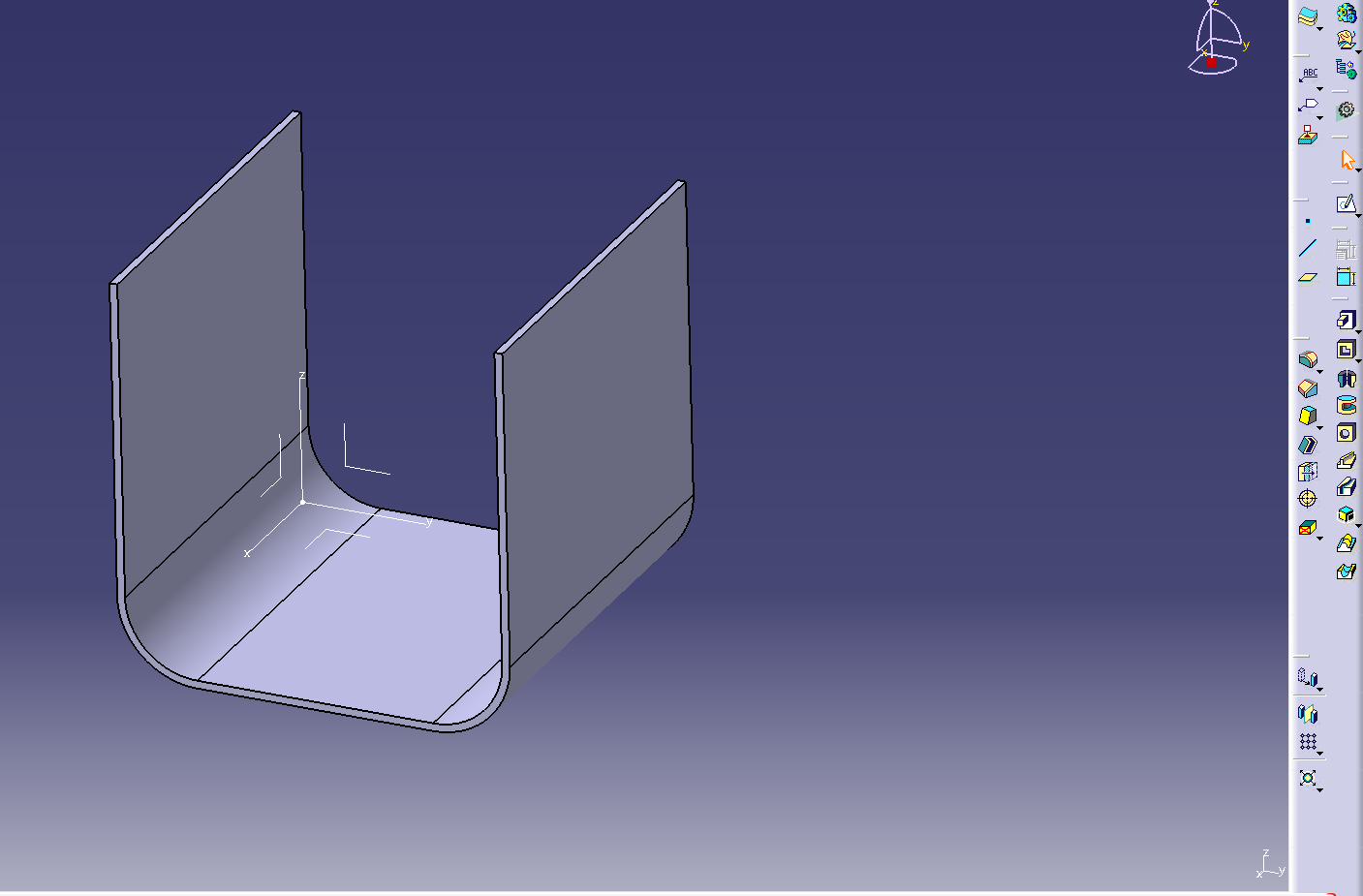

Questo è l’oggetto modellato in part

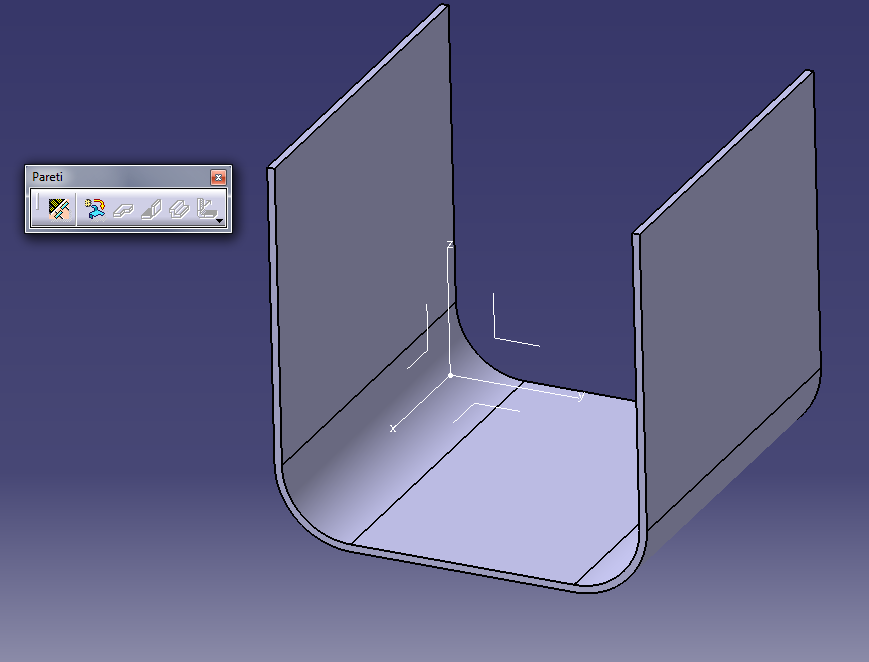

Ora passiamo nel modulo per le lamiere generative sheet metal design

Il comando che ci permette di fare il riconoscimento è appunto RICONOSCI

clicchiamo sul tasto e selezioniamo le lamiere da riconoscere

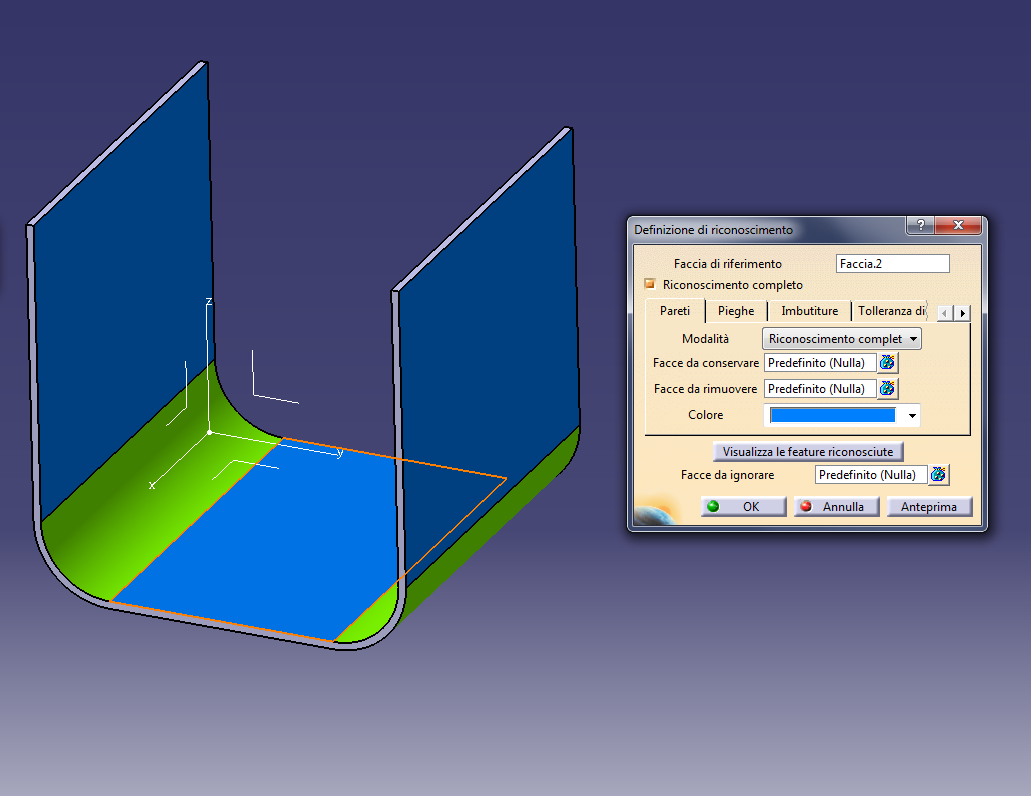

Cliccando sul tasto visualizza le feature riconosciute appaiono di colore blu le lamiere e in verde I raggi di piega

Confermiamo con ok

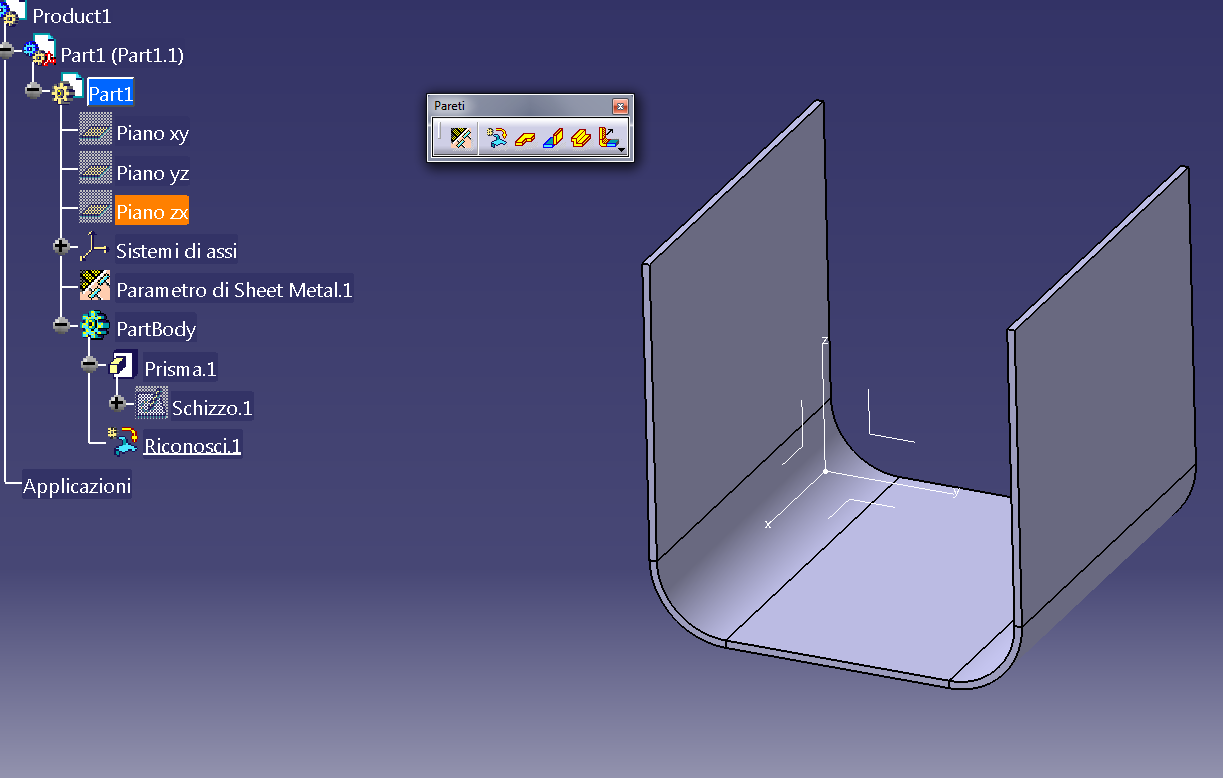

Se tutto è andato bene nell’albero logico a destra ci sarà la funzione riconosci e i parametri della lamiera appena creata

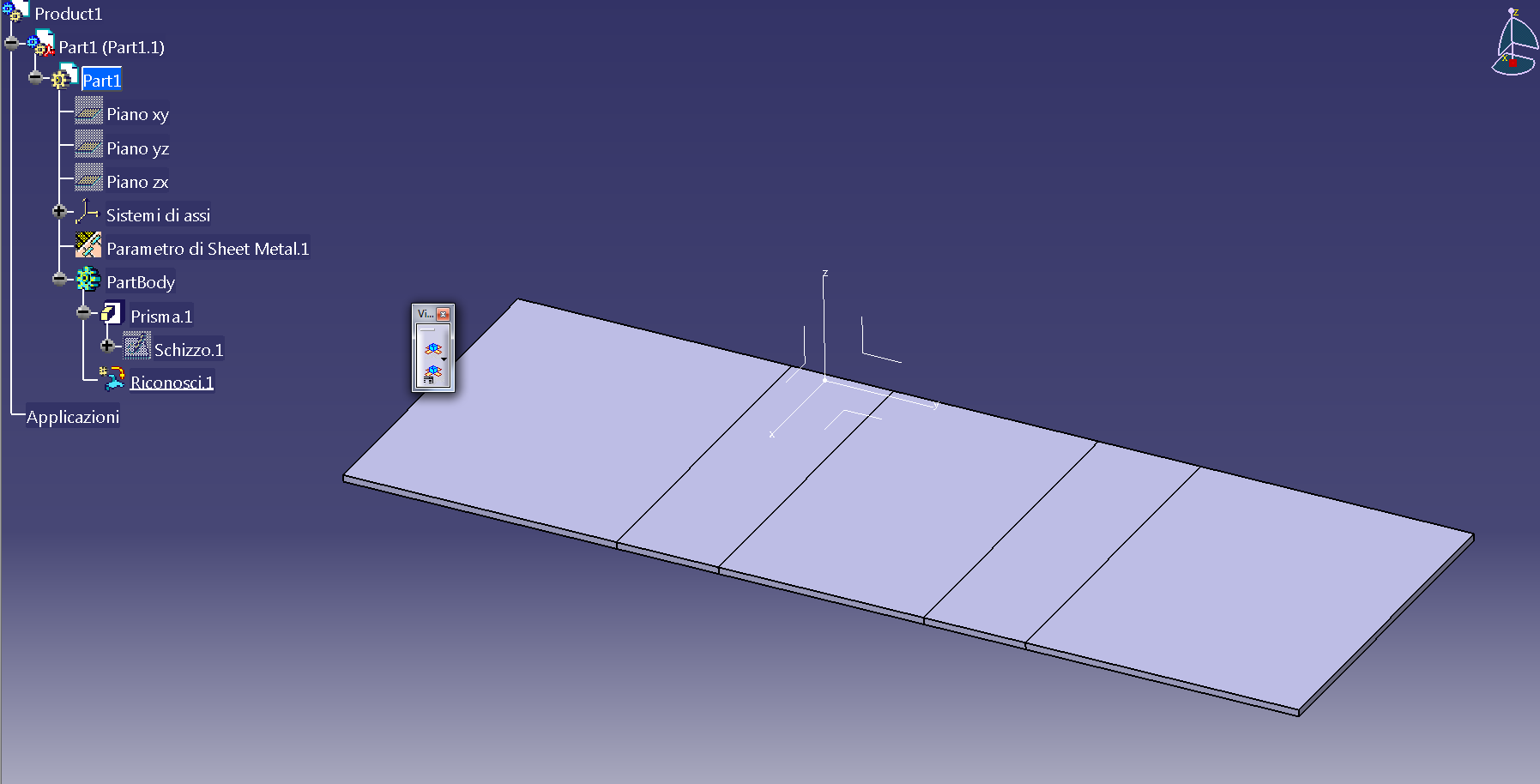

E cliccando su piega la lamiera si spiana
