inserire un tratteggio nei muri di autocad
Molto spesso trovo spunto per gli argomenti da trattare nei miei tutorial spulciando tra le domande ricercate in google dagli utenti che poi finiscono nel mio blog.
La domanda di oggi è abbastanza semplice per chi padroneggia con il programma, ma non per chi è alle prime armi, ovvero come inserire un tratteggio in un muro.
Partiamo quindi dal disegnare un semplice muro, prima regola accertarci che il muro sia perfettamente chiuso, altrimenti l’inserimento del retino darà sicuramente un messaggio di errore

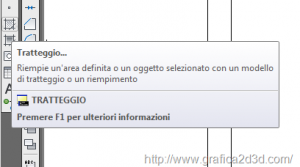

clicchiamo sul comando tratteggio che troviamo sulla barra di disegno

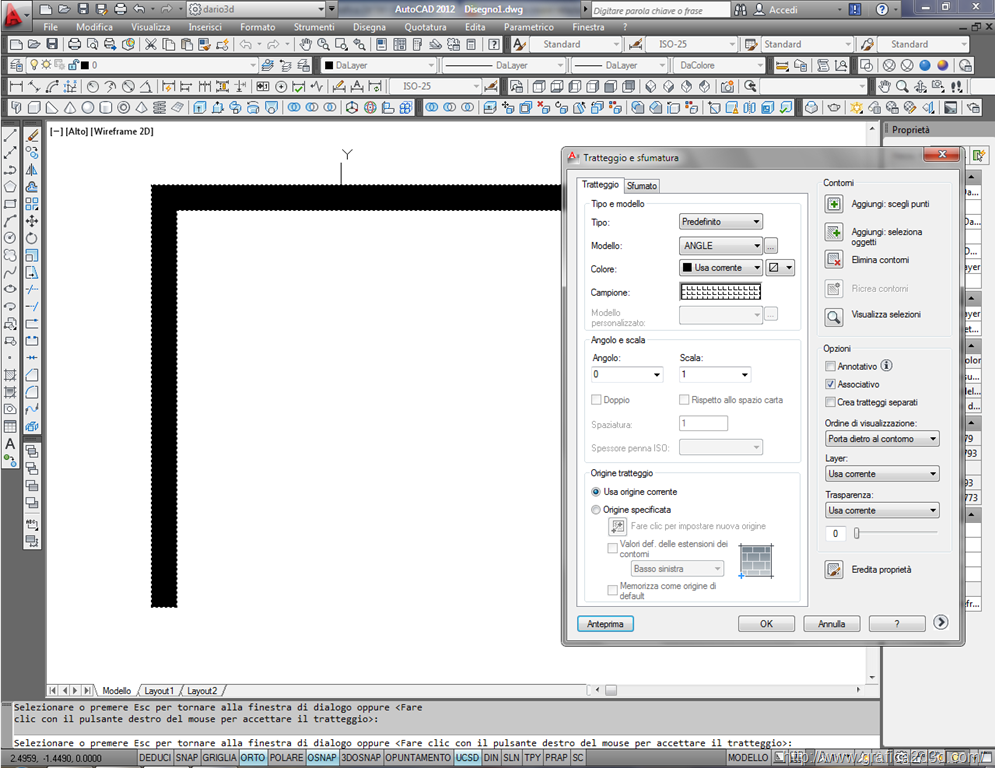

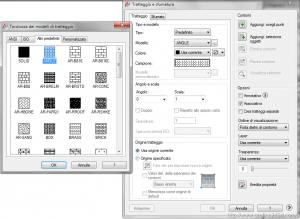

nel pannello che si apre, cliccando sul disegno accanto alla scritta campione, apriamo una finestra visiva che ci permette di scegliere il retino
dall’opzione contorni scegliamo dove inserire il retino
con scegli punti clicchiamo in un area interna al muro che verrà automaticamente riconosciuto
con seleziona oggetti dobbiamo cliccare su tutte le linee che compongono il muro

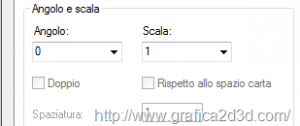

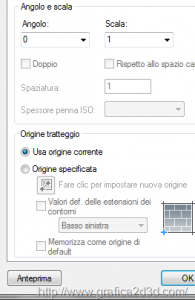

una volta individuata l’area dobbiamo impostare la scala del retino ed eventualmente l’angolo di rotazione del retino

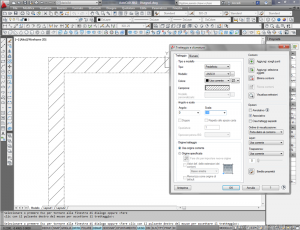

cliccando su ANTEPRIMA possiamo visualizzare un anteprima del foglio per valutare se la scala del disegno è corretta
solitamente se lavorate con 1 unità autocad = 1 metro la scala dei retini pari ad 1 è sempre troppo grande, quindi bisogna renderla più piccola
ANTEPRIMA CON RETINO SCALA UGUALE A 1
ANTEPRIMA CON RETINO SCALA UGUALE A 0.05

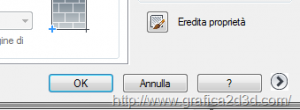

CON OK confermiamo l’inserimento del retino

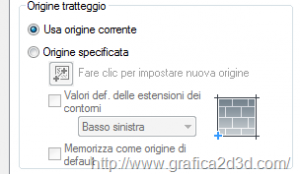

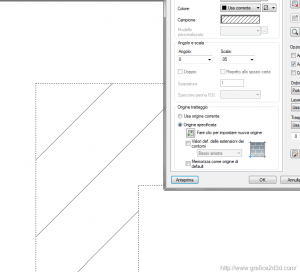

Nel pannello origine tratteggio possiamo decidere da quale punto deve partire il tratteggio

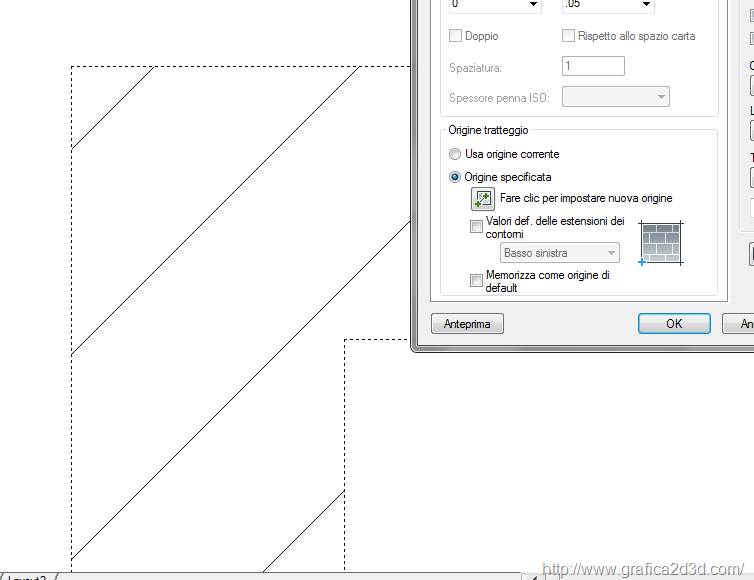

selezionando origine specificata – fare clic per impostare nuova origine
e clicchiamo nel punto in cui vogliamo che parta il nostro retino
cliccando ad esempio sullo spigolo in alto a sinistra del muro il retino partirà da quel punto
