Una volta modellato la nostra geometria con archicad e importato in 3d studio, notiamo che 3d studio rinomina tutte le geometrie con dei numeri 01, 02, 011 ecc.
Ovviamente nel caso di un progetto molto complesso è difficilissimo in 3d studio districarsi tra tutti questi nomi.
Un metodo che uso io per risolvere il problema è quello di andare nella gestione dei materiali di archicad e creare dei nuovi materiali che hanno come nome non il nome di un materiali ma bensi dell’oggetto 3d a cui assegno questo materiale.

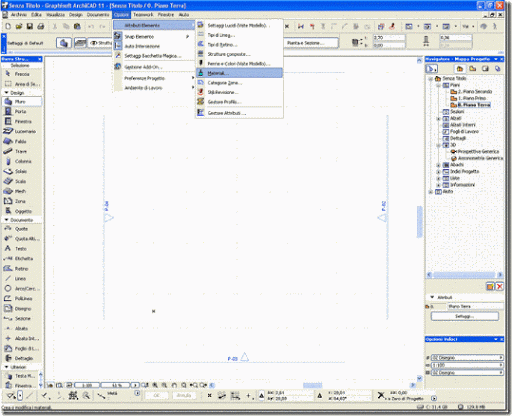

Apro il pannello materiali da opzioni – attributo elemento – materiali

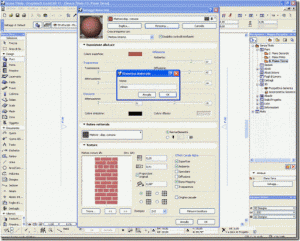

Qui creo vari materiali che chiamerò infisso muro vetro.
Ovviamente in questo esempio ho fatto una schematizzazione banale solo per spiegare il concetto

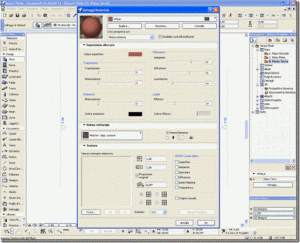

tolgo la texture che avevo associato e lascio solo dei colori indicativi
Faccio la stessa cosa anche con gli altri materiali, creo quindi i materiali
MURO
INFISSO
VETRO

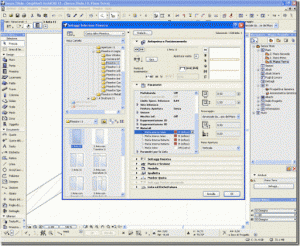

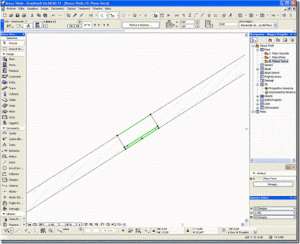

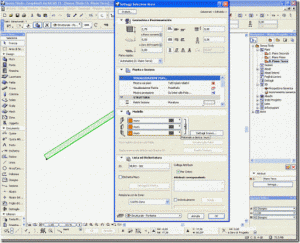

Assegno ai vari oggetti della mia scena questi materiali

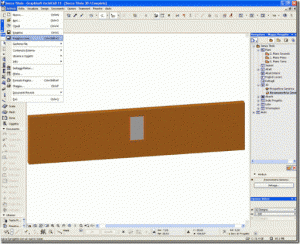

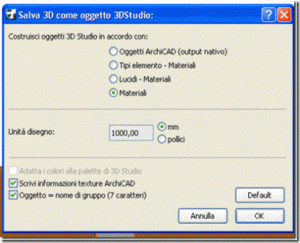

Salvo la scena 3d in formato 3ds, scegliendo il salvataggio per materiali spuntando l’opzione
Oggetto nome di gruppo

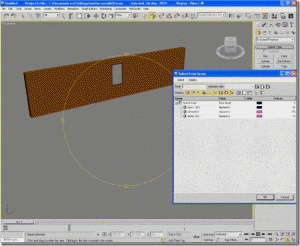

se apriamo il modello in 3d studio e andiamo a guardare i nomi delle varie geometrie troviamo i nomi dei materiali che avevamo assegnato in archicad
Ti è piaciuto l’articolo? Per rimanere sempre aggiornato iscriviti ai FEED
se qualcosa non ti è chiara in questo tutorial scrivimi nei commenti
