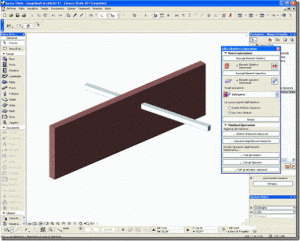

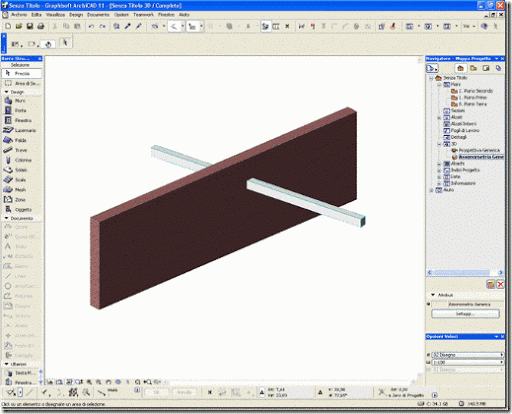

Un amico che usa da poco archicad mi da ha dato lo spunto per questo piccolo tutorial, il suo problema era che una volta fatta l’operazione booleana tra una trave e il muro l’operazione non andava a buon fine.
La risoluzione del problema è semplicissima bisogna infatti impostare la giusta priorità tra gli elementi.

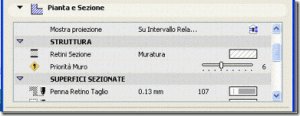

La priorità di un elemento si trova nel pannello settaggio dell’elemento
La regola è che la priorità dell’ oggetto che crea il foro non deve mai essere inferiore a quella dell’oggetto da forare.
In questo caso se voglio forare il muro con la trave, la priorità del muro deve essere inferiore o uguale a quella della trave
Impostiamo le giuste priorità
Lasciamo alla trave la sua priorità originale e abbassiamo a 6 la priorità del muro

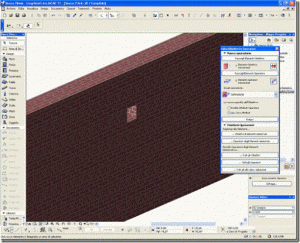

e vediamo che l’operazione booleana funziona perfettamente
