Per realizzare la scala creo il primo gradino creando un box di 1×0,30×0,17
Ci sono tanti modi in cui potrei realizzarla, scelgo questo per mostrarvi il comando array.
Serve a fare delle copie multiple
Seleziono il gradino da copiare e premo il comado array

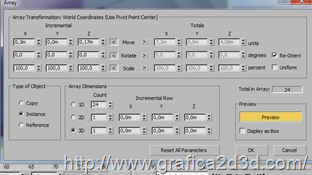

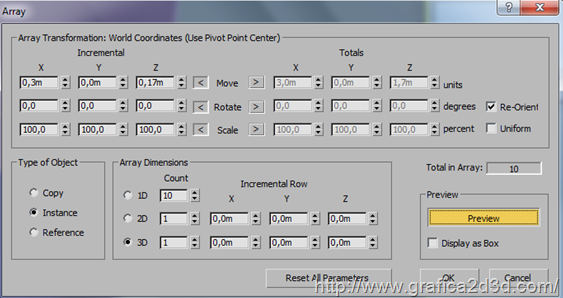

In questo pannello nello schema in alto a sinistra vado ad impostare gli spostamenti lungo gli assi x y z dell’oggetto
Per la x imposterò 0,30 ovvero la larghezza del gradino
Per la y lascio 0
Per la z metto 0,17 ovvero l altezza del gradino
Cliccando su preview ho un anteprima delle copie fatte

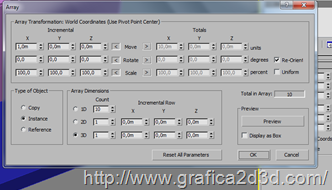

Mancano ancora altri gradini per arrivare al piano superiore, in count abbiamo 10, ovvero 10 copie, aumento il numero fino a raggiungere l’altezza voluta

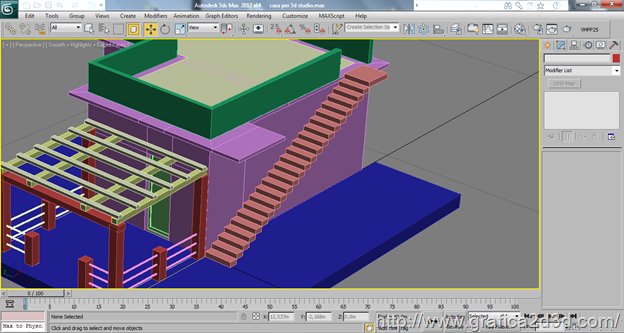

Con 24 gradini riesco ad arrivare in cima quindi confermo con ok

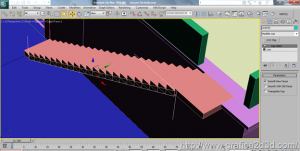

Allargo l’ultimo gradino superiore per fare un il piano di smonto della scala

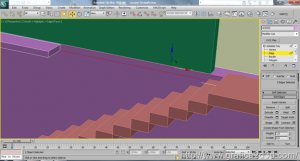

A questo punto devo tagliare una parte di pensilina perche urta contro le scale

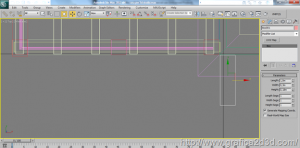

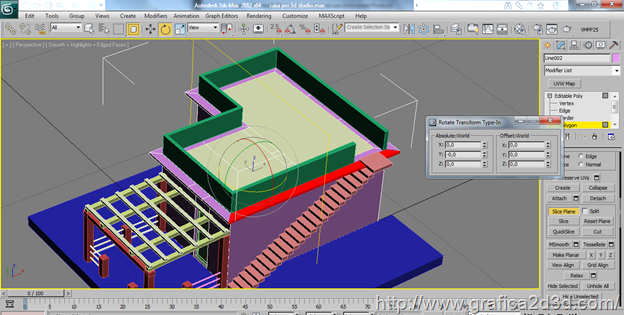

Seleziono i poligoni da tagliare e attivo slice plane, il piano di taglio gia usato in passato e lo ruoto di 90 gradi per metterlo verticale
Dalla pianta lo sposto nei punti da tagliare e scicco su slice

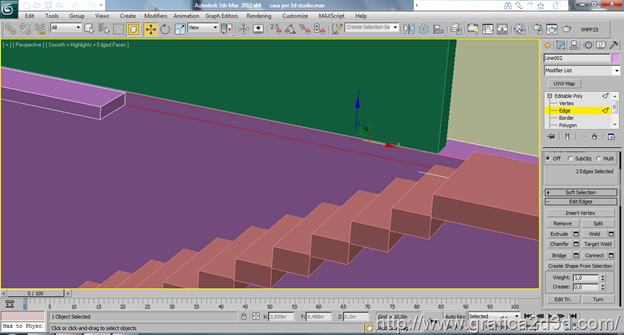

Cancello la parte in eccesso e chiudo con bridge i fori aperti nella muratura
Estrudo la parte di pensilina a coprire la scala

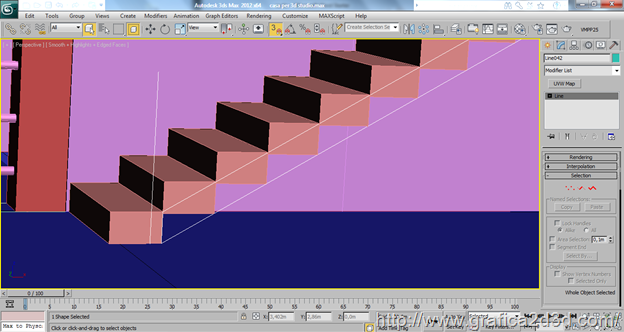

Per chiudere la scala eliminando i gradoni nella parte inferiore, con lo strumento linea creo una forma come in figura
con questa linea selezionate applico prima il modificatore cap holes
che vado ad estrudere chiudendo la parte inferiore della scala
E dopo il modificatore face extrude, chiudendo la scala
Adesso con un operazione di somma booleana lego le parti

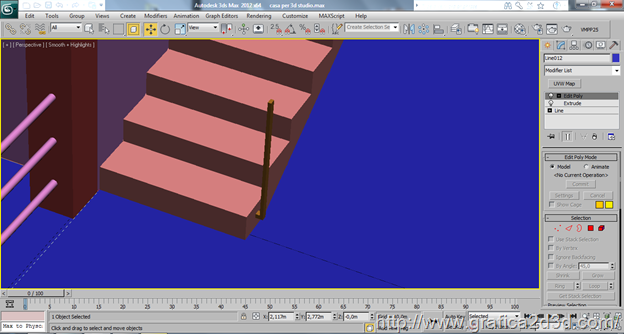

Con lo strumento linea disegno poi un elemento della balaustra e lo estrudo
Come per i gradini con lo strumento array creo una serie di copie distanziate di 0,30 che salgono in verticale di 0,17
Gi ultimi due montanti li copio e li ruoto manualmente
Aiutandomi con lo snap 3d creo una linea che segue il percorso della balaustra

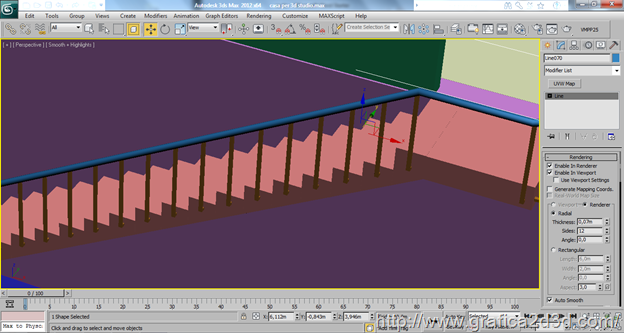

Con la linea selezionata attivando enable in render ed enable in viewport rendo tridimensionale la linea
E con thichness e sides ne imposto diametro ed accuratezza del tubolare
