Plugin per sketchup stray lines
Sketchup è uno dei programmi più amati in campo di modellazione 3d, esistono gruppi e comunità che condividono risorse, tutorial, oggetti.
Secondo me il principale punto di forza di questo programma sono i plugin che ne ampliano le potenzialità a dismisura ponendolo secondo me al pari di molti programmi di grafica 3d.
In rete ci sono migliaia di plugin per questo programma, la maggior parte sono gratuiti e per trovarli basta ricercarli tramite nome in google.
Sketchup preso cosi com’è non è particolarmente potente come programma ma i plugin ne estendono notevolmente le funzionalità anche io uso molti plugin e vorrei raggruppare quelli che uso maggiormante e che ritengo piu utili ed interessanti.
Si tratta di una mia catalogazione personale, se volete potete suggerirmene altri scrivendomi qui nel blog.
Il plugin di oggi è stray lines scaricabile qui http://www.smustard.com/script/StrayLines
Utilissimo per far pulizia sopratutto nei dwg importati, questo plugin ricerca all’interno del disegno le linee isolate che non si collegano a nessun altra linea, oltre a segnalare queste linee consenta anche di eliminarle
Ho creato in autocad un dwg di esempio e l’ho sporcato con linee colorate di rosso per renderle più visibili sparse in giro per il disegno
salvo il dwg e lo importo all’interno di SU
qui il disegno è molto piccolo quindi le poche linee da cancellare sono poche ma immaginiamo un 3d molto grande pieno zeppo di punti e linee isolate che sporcano il disegno, prima di iniziare a lavorare se volessi fare una pulizia generale di tutte le linee interrotte posso utilizzare il plugin stray lines

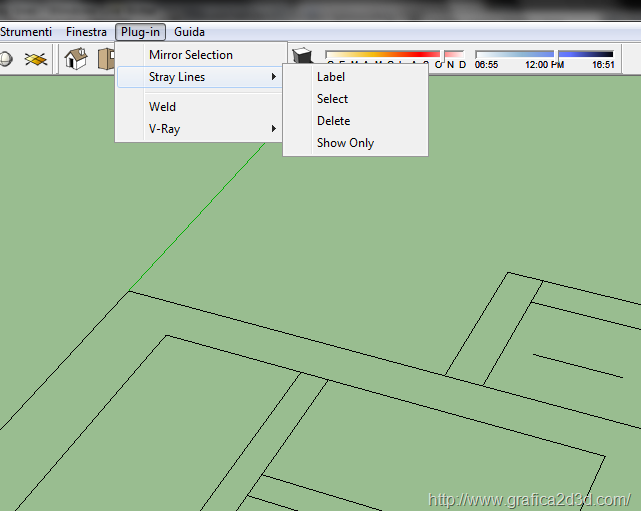

lo trovo nel menu dei plugin con varie opzioni
esplodo prima il dwg importato

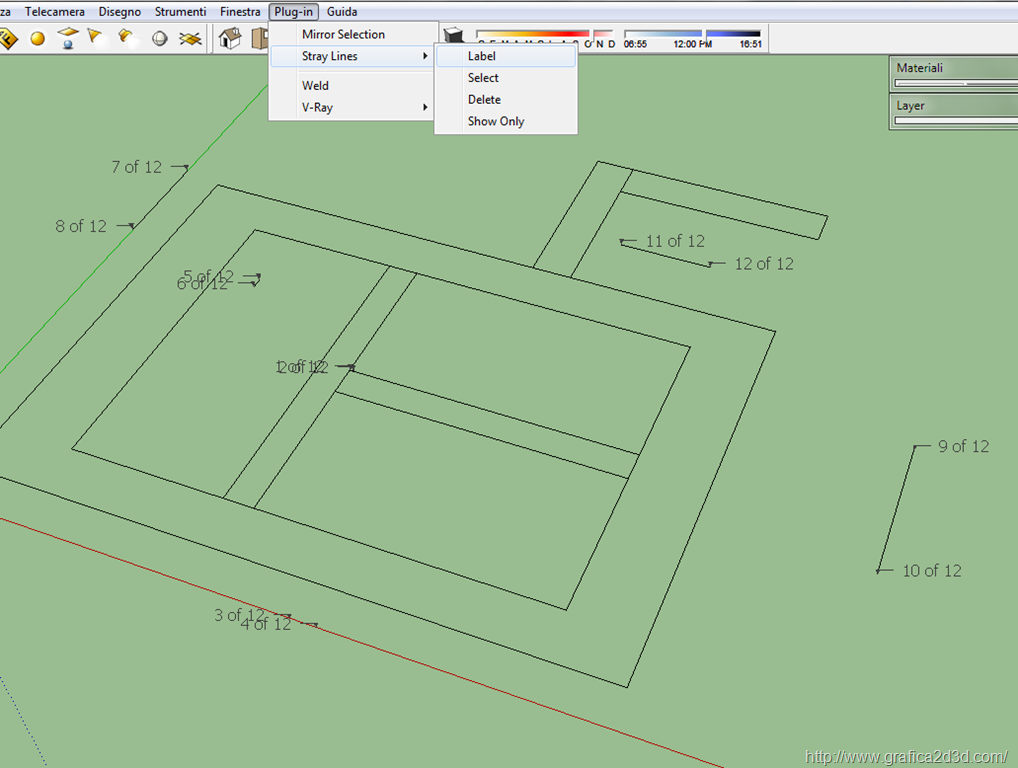

label aggiunge delle etichette su tutte le linee interrotte
select le seleziona
delete le cancella
show only scompare l’intero disegno e restano solo le linee interrotte

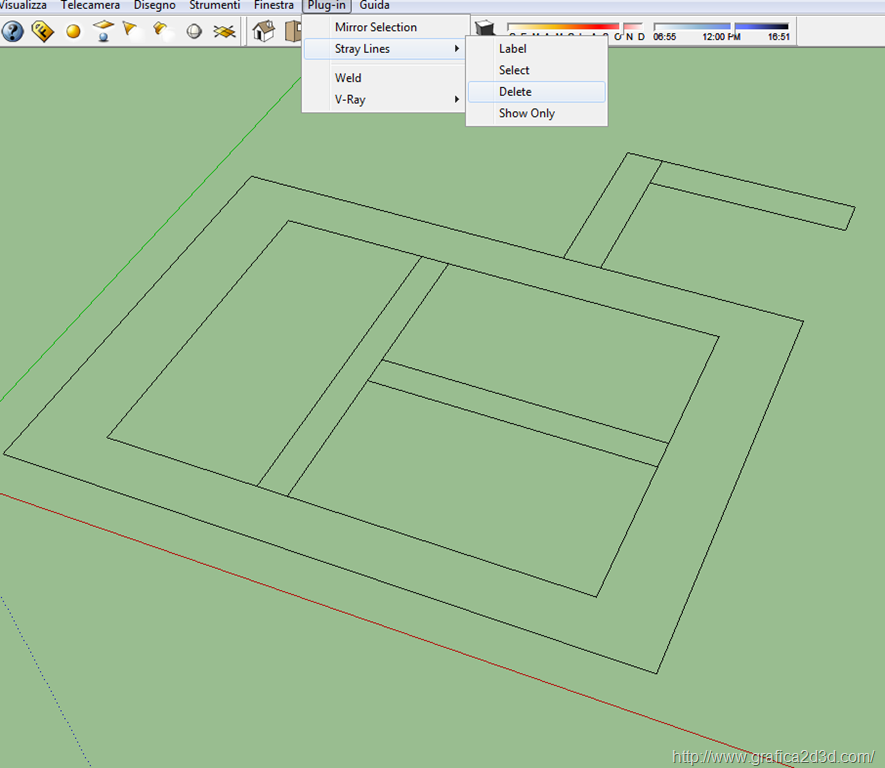

Per ripulire il disegno scegliamo delete
tutte le linee isolate vengono eliminate
