Capita spesso che di fronte al raccordo di superfici, rhino non riesca ad eseguire correttamente il lavoro, pochi giorni stamattina ero allo studio diu un collega designer e ci siamo scontrati con il raccordo di tre superfici, due con la convessità in alto e l’altra contraria, come illustrata nel disegno sotto
vediamo come è stata realizzata
Partiamo dalla forma iniziale
con raccorda superfici raccordiamo le prime due superfici
continuiamo con le altre superfici
creiamo dei piani di taglio come in figura e sfettiamo le superfici dei raccordi appena creati
primo taglio
secondo taglio
con curva blend superfice raccordo e taglio la faccia
taglio le altre superfici di raccordo
creo due linee indicate con il colore giallo come in figura
con estrai bordi estraggo la curva
con unisci unisco le tre curve

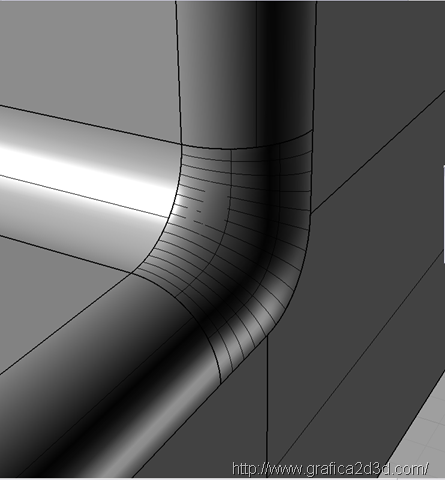

con superfice da una rete di curve, creo il raccordo, dove richiesto conservo la tangenza tra il raccordo e le superfici raccordate
